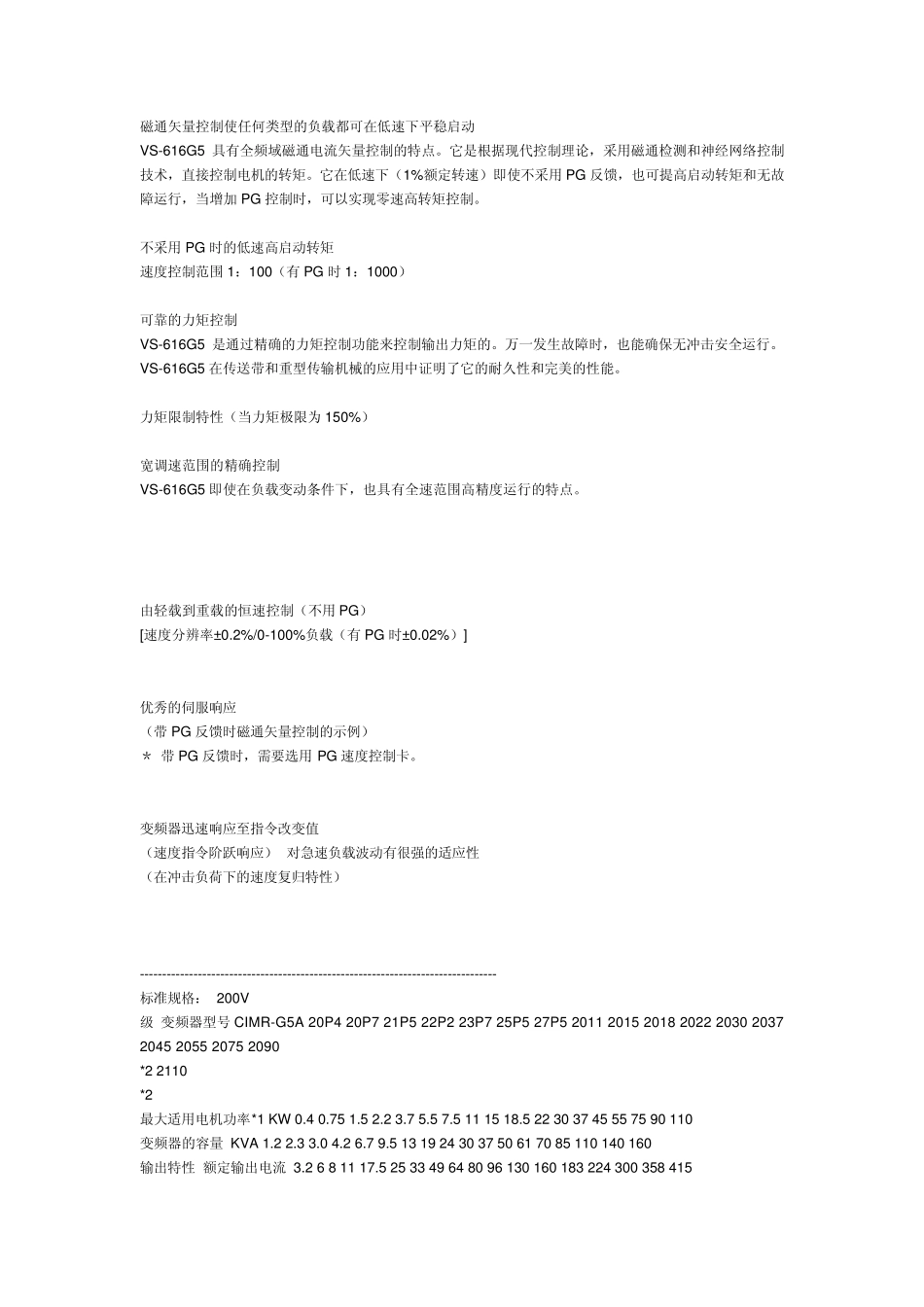

磁通矢量控制使任何类型的负载都可在低速下平稳启动 VS-616G5 具有全频域磁通电流矢量控制的特点。它是根据现代控制理论,采用磁通检测和神经网络控制技术,直接控制电机的转矩。它在低速下(1%额定转速)即使不采用 PG 反馈,也可提高启动转矩和无故障运行,当增加 PG 控制时,可以实现零速高转矩控制。 不采用 PG 时的低速高启动转矩 速度控制范围 1:100(有PG 时 1:1000) 可靠的力矩控制 VS-616G5 是通过精确的力矩控制功能来控制输出力矩的。万一发生故障时,也能确保无冲击安全运行。VS-616G5 在传送带和重型传输机械的应用中证明了它的耐久性和完美的性能。 力矩限制特性(当力矩极限为 150%) 宽调速范围的精确控制 VS-616G5 即使在负载变动条件下,也具有全速范围高精度运行的特点。 由轻载到重载的恒速控制(不用 PG) [速度分辨率± 0.2%/0-100%负载(有PG 时± 0.02%)] 优秀的伺服响应 (带 PG 反馈时磁通矢量控制的示例) * 带 PG 反馈时,需要选用 PG 速度控制卡。 变频器迅速响应至指令改变值 (速度指令阶跃响应) 对急速负载波动有很强的适应性 (在冲击负荷下的速度复归特性) -------------------------------------------------------------------------------- 标准规格: 200V 级 变频器型号 CIMR-G5A 20P4 20P7 21P5 22P2 23P7 25P5 27P5 2011 2015 2018 2022 2030 2037 2045 2055 2075 2090 *2 2110 *2 最大适用电机功率*1 KW 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 变频器的容量 KVA 1.2 2.3 3.0 4.2 6.7 9.5 13 19 24 30 37 50 61 70 85 110 140 160 输出特性 额定输出电流 3.2 6 8 11 17.5 25 33 49 64 80 96 130 160 183 224 300 358 415 最大输出电压 3 相,200/208/220/230V(对应于输入电压) 额定输出频率 最大400Hz 额定输入电压和频率 3 相,200/208/220V 50Hz、 200/208/220/230V 60Hz 电源 允许电压波动 +10%,-15% 允许频率波动 ±5% 400V 级 变频器型号CIMR-G5A 40P4 40P7 41P5 42P2 43P7 45P5 47P5 4011 4015 4018 4030 4037 4045 4055 4075 4090 4110 4132 4160 4185 4220 4300 最大适用电机功率*1 KW 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 30 37 45 55 75 90 110...
