乐高精机钻头铣刀复合研磨机使用说明书LGF4VIP免费

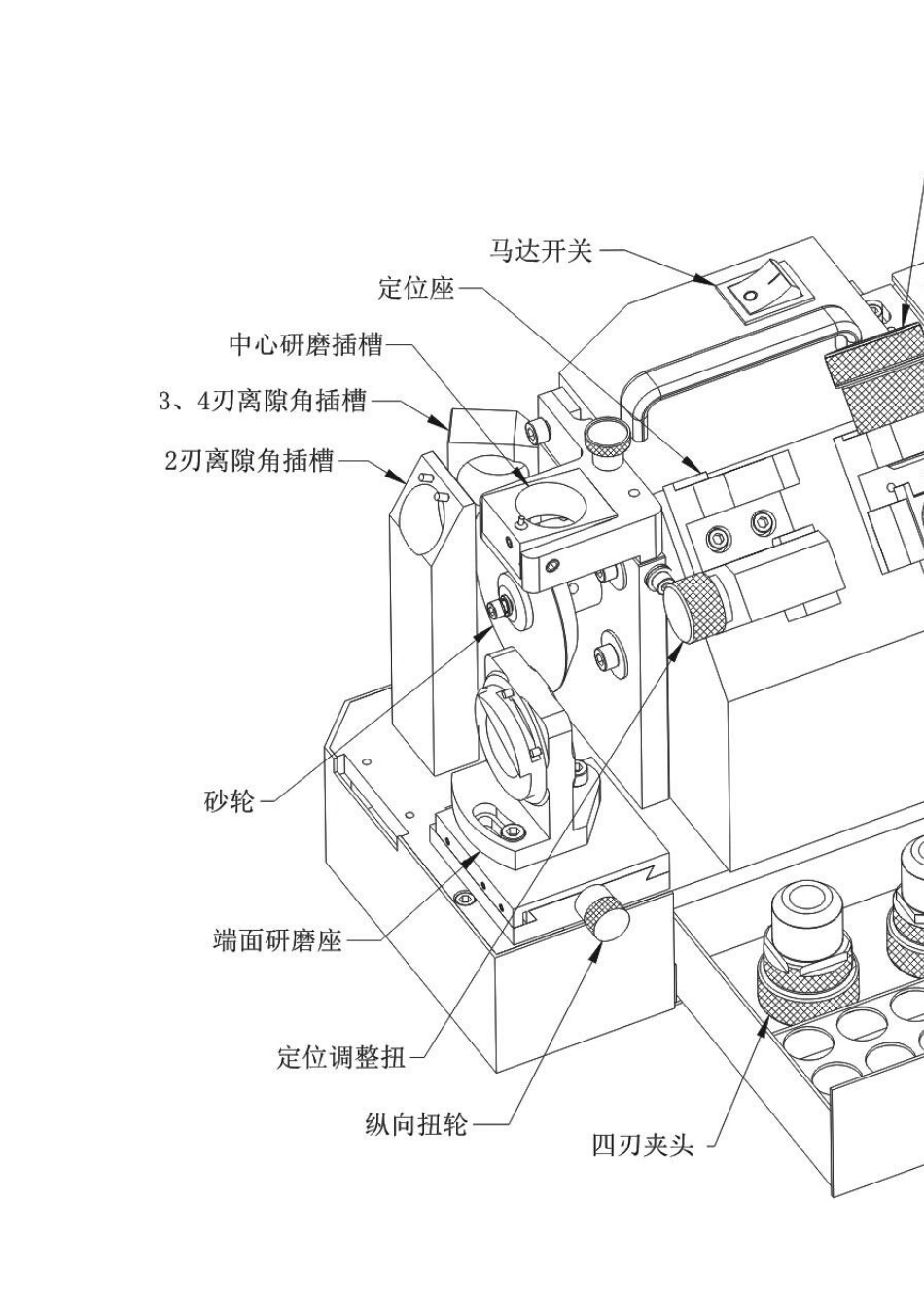

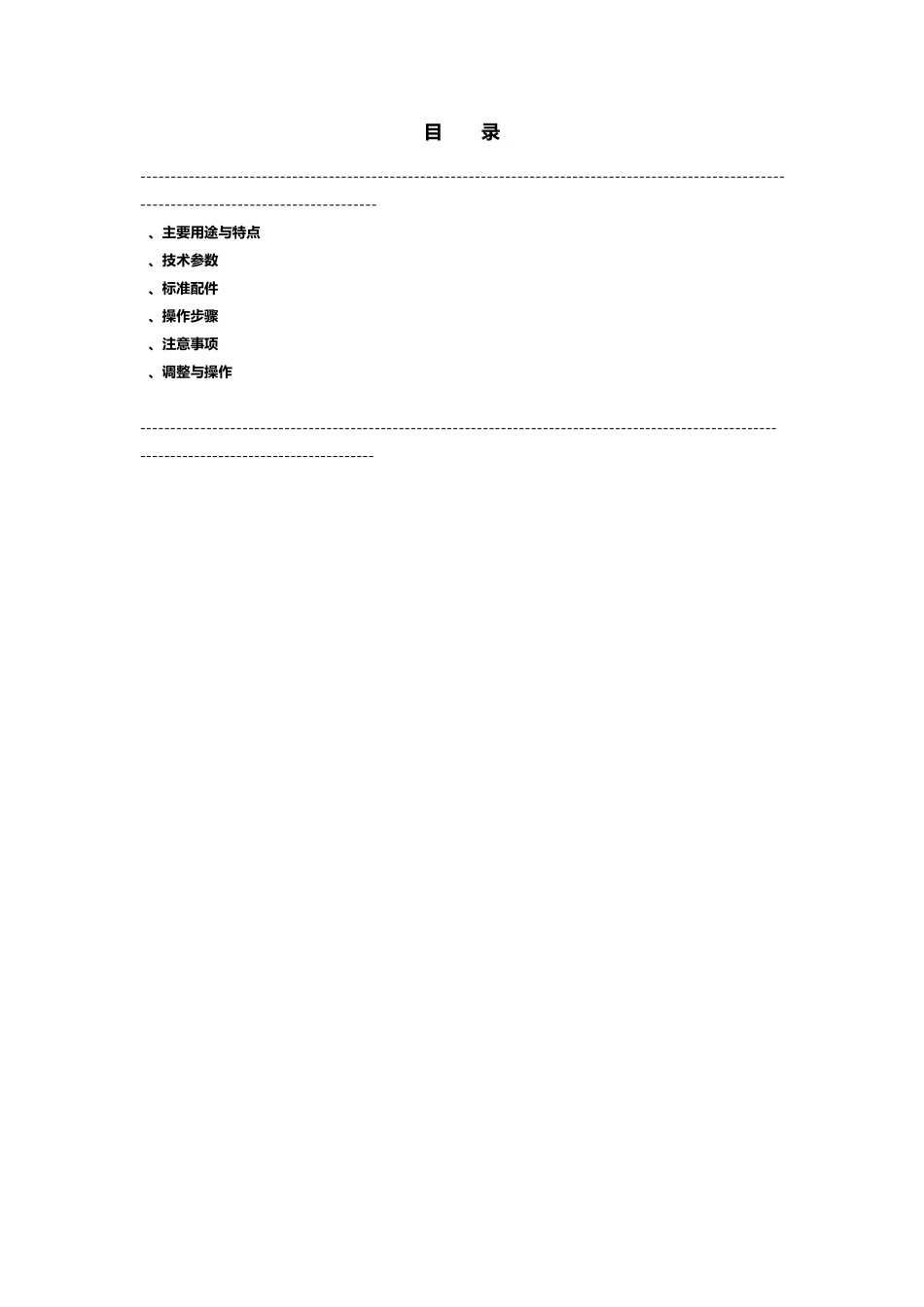

目 录 ------------------------------------------------------------------------------------------------------------------------------------------------- 1、主要用途与特点 2、技术参数 3、标准配件 4、操作步骤 5、注意事项 6、调整与操作 ------------------------------------------------------------------------------------------------------------------------------------------------- 主 要 用 途 与特点 钻头部能刃磨钻头先端角(顶角)、逃隙角(后角)、前切削刃(前角)，排屑更容易，钻削更轻松。 铣刀部可研磨 2 刃、3 刃、4 刃端铣刀。 ------------------------------------------------------------------------------------------------------------------------------------------------- 技术参数 研磨范围：ф4-ф14 先 端 角：铣刀部 0°-5° 钻头部 100°(95°)-135° 电 源：220V 180W 50Hz 转 速：4800rpm 标配砂轮：CBN(HSS 高速钢专用) 包装尺寸：35×23×30cm 净重/毛重：18kg/20kg ------------------------------------------------------------------------------------------------------------------------------------------------- 标 准 配 件 夹 头 组：二刃、三刃、四刃各一套 标配筒夹：ER20 筒夹 11 个(型号：ф4、ф5、ф6、ф7、ф8、ф9、ф10、ф11、ф12、ф13、ф14) 砂 轮：钻石砂轮 CBN 材质 铣刀、钻头部各一片(高速钢材质专用) ------------------------------------------------------------------------------------------------------------------------------------------------- 操 作 步 骤 ------------------------------------------------------------------------------------------------------------------------------------------------- 铣 刀 部 A 端 铣 刀 夹 具 组 之组 装 如图所示操作 1、2、3、4 步骤组装(不锁紧) 1.首先确认端铣刀刀柄直径，再选择适当之筒夹与刀具组 2.将筒夹以 45°角度嵌入夹具并锁紧螺帽 3.铣刀装入筒夹内，并伸出约 35m m 左右 4.对刀前请先以目测方式找出过中心刀刃，并大约与基准槽平行，以便进行校刀定位(2、4 刃用四方夹具组，3 刃用 6 刃夹具组) B.校 正 定 位 1.固定夹头螺帽放入长度定位座孔内，完全密接后顺时针方向，向右旋转定...
