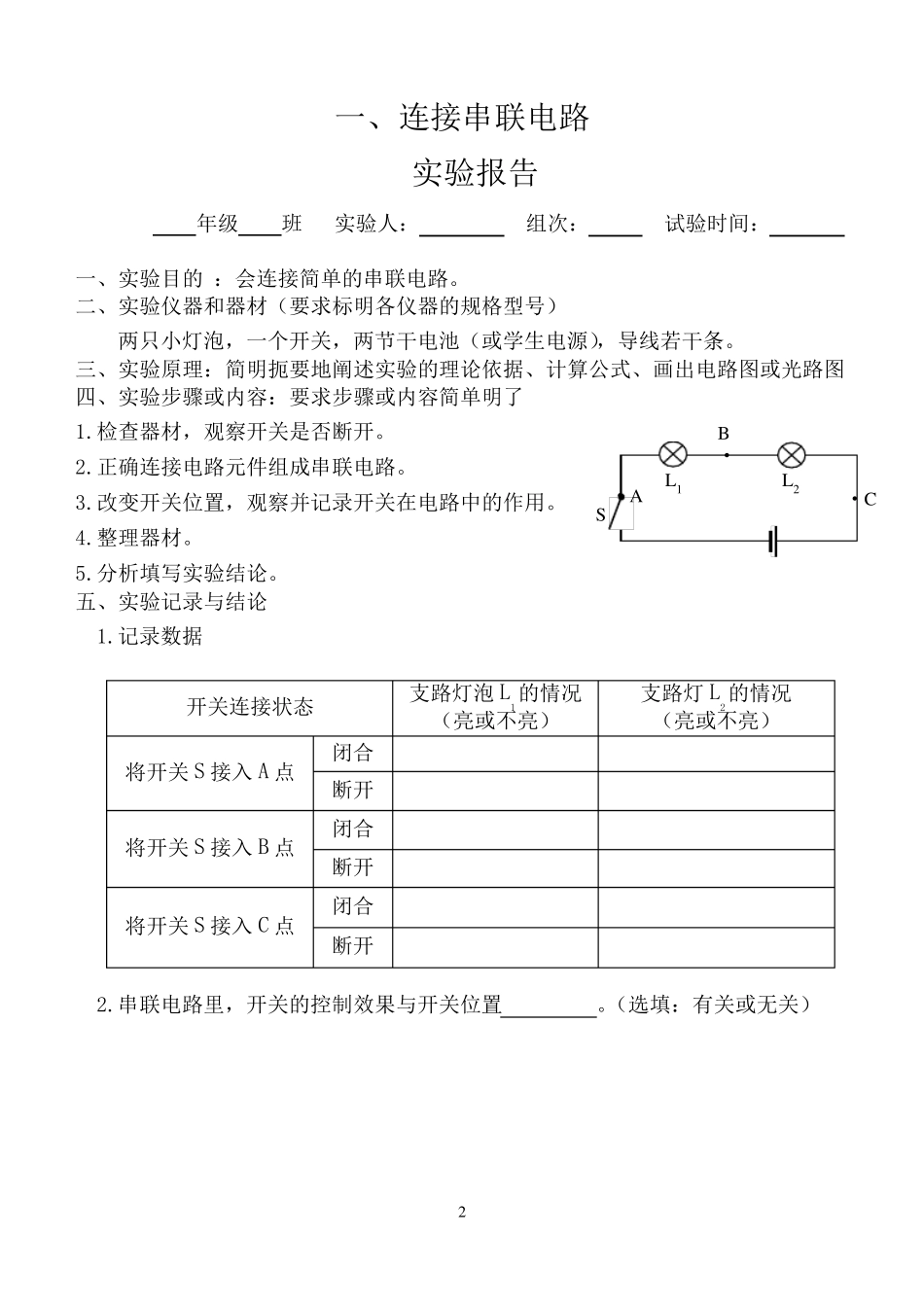

九年级物理实验报告册 学校 班级 姓名 1 目 录 一、连接串联电路和并联电路 2 二、练习使用电流表 4 三、探究串、并联电路电流的特点 5 四、练习使用电压表 7 五、探究串、并联电路电压的规律实验报告 8 六、练习使用用滑动变阻器 10 七、探究电流与电阻、电压的关系 11 八、伏安法测电阻 13 九、测量小灯泡的额定功率 14 2 一 、 连 接 串 联 电 路 实 验 报 告 年 级 班 实 验 人 ： 组 次 ： 试 验 时 间 ： 一 、 实 验 目 的 ： 会 连 接 简 单 的 串 联 电 路 。 二 、 实 验 仪 器 和 器 材 （ 要 求 标 明 各 仪 器 的 规 格 型 号 ） 两 只 小 灯 泡 ， 一 个 开 关 ， 两 节 干 电 池 （ 或 学 生 电 源 ）， 导 线 若 干 条 。 三 、 实 验 原 理 ： 简 明 扼 要 地 阐 述 实 验 的 理 论 依 据 、 计 算 公 式 、 画 出 电 路 图 或 光 路 图 四 、 实 验 步 骤 或 内 容 ： 要 求 步 骤 或 内 容 简 单 明 了 1.检 查 器 材 ， 观 察 开 关 是 否 断 开 。 2.正 确 连 接 电 路 元 件 组 成 串 联 电 路 。 3.改 变 开 关 位 置 ， 观 察 并 记 录 开 关 在 电 路 中 的 作 用 。 4.整 理 器 材 。 5.分 析 填 写 实 验 结 论 。 五 、 实 验 记 录 与 结 论 1.记 录 数 据 开 关 连 接 状 态 支 路 灯 泡 L1的 情 况 （ 亮 或 不 亮 ） 支 路 灯 L2的 情 况 （ 亮 或 不 亮 ） 将 开 关 S 接 入A 点 闭合 断 开 将 开 关 S 接 入B 点 闭合 断 开 将 开 关 S 接 入C 点 闭合 断 开 2.串 联 电 路 里， 开 关 的 控制效果与 开 关 位 置 。（ 选填 ： 有关 或 无关 ） L1 L2 S B · ·A ·C 3 二、连接并联电路 一、实验目的：会连接简单的并联电路。 二、实验仪器和器材（要求标明各仪器的规格型号） 2 只小灯泡，3 个开关，2 节干电池（或学生电源），导线若干。 三、实验原理：简明扼要地阐述实验的理论依据、计算公式、画出电路图或光路图 四、实验步骤或内容：要求步骤或内容简单明了 1.检查器材。 2.根据电路图（如图所示），连接成并联电路。 ...
