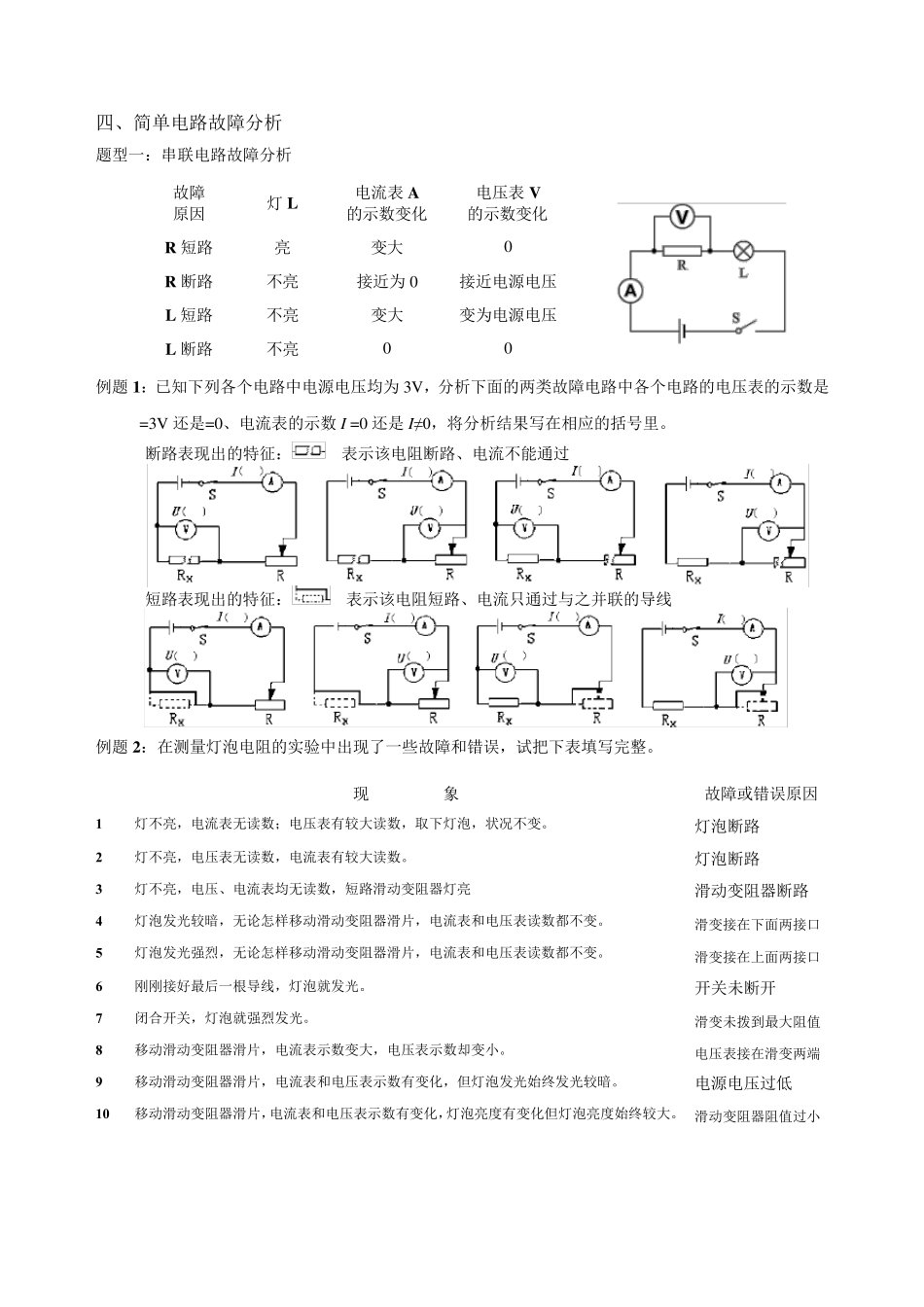

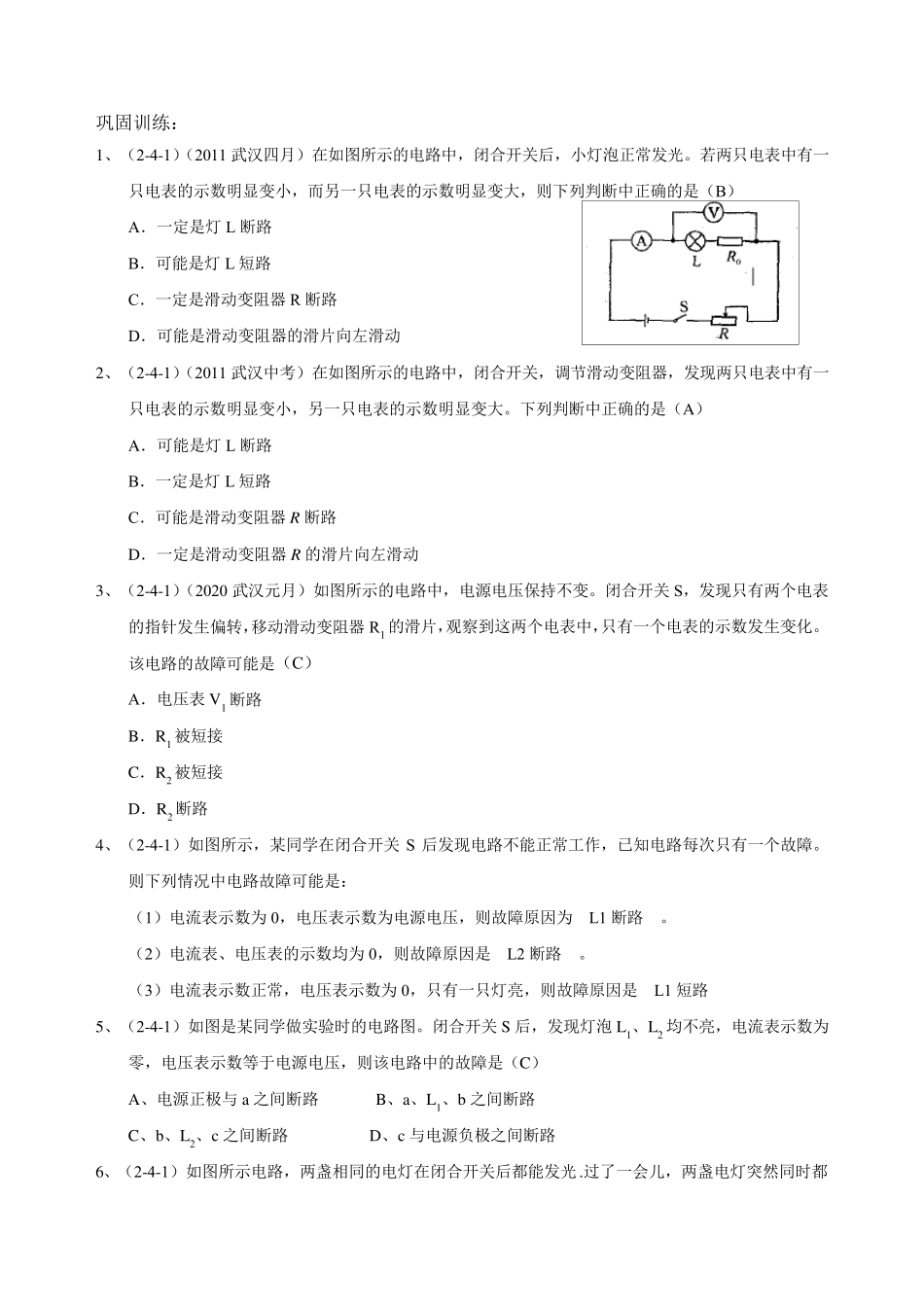

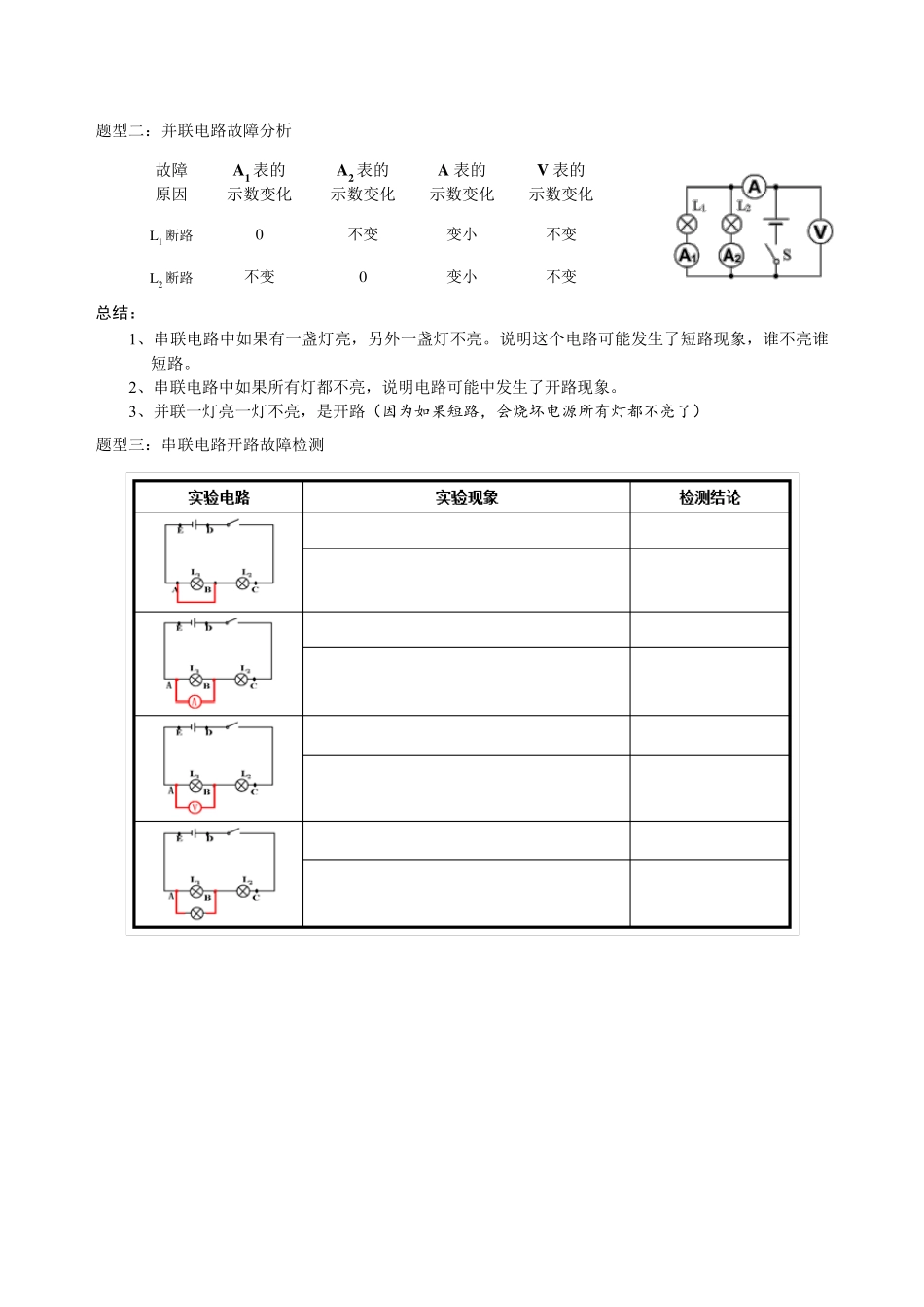

四、简单电路故障分析 题型一：串联电路故障分析 故障 原因 灯 L 电流表 A 的示数变化 电压表 V 的示数变化 R 短路 亮 变大 0 R 断路 不亮 接近为 0 接近电源电压 L 短路 不亮 变大 变为电源电压 L 断路 不亮 0 0 例题 1：已知下列各个电路中电源电压均为 3V ，分析下面的两类故障电路中各个电路的电压表的示数是=3V 还是=0、电流表的示数 I =0 还是 I≠0，将分析结果写在相应的括号里。 断路表现出的特征： 表示该电阻断路、电流不能通过 短路表现出的特征： 表示该电阻短路、电流只通过与之并联的导线 例题 2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。 现 象 故障或错误原因 1 灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。 灯泡断路 2 灯不亮，电压表无读数，电流表有较大读数。 灯泡断路 3 灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮 滑动变阻器断路 4 灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。 滑变接在下面两接口 5 灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。 滑变接在上面两接口 6 刚刚接好最后一根导线，灯泡就发光。 开关未断开 7 闭合开关，灯泡就强烈发光。 滑变未拨到最大阻值 8 移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。 电压表接在滑变两端 9 移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。 电源电压过低 10 移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化但灯泡亮度始终较大。 滑动变阻器阻值过小 题型二：并联电路故障分析 故障 原因 A 1 表的 示数变化 A 2 表的 示数变化 A 表的 示数变化 V 表的 示数变化 L1 断路 0 不变 变小 不变 L2 断路 不变 0 变小 不变 总结： 1、串联电路中如果有一盏灯亮，另外一盏灯不亮。说明这个电路可能发生了短路现象，谁不亮谁短路。 2、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。 3、并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了） 题型三：串联电路开路故障检测 巩固训练： 1、（2-4-1）（2011 武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。若两只电表中有一只电表的示数明显变小，而另一只电表的示数明显变大，则下列判断中正确的是...
