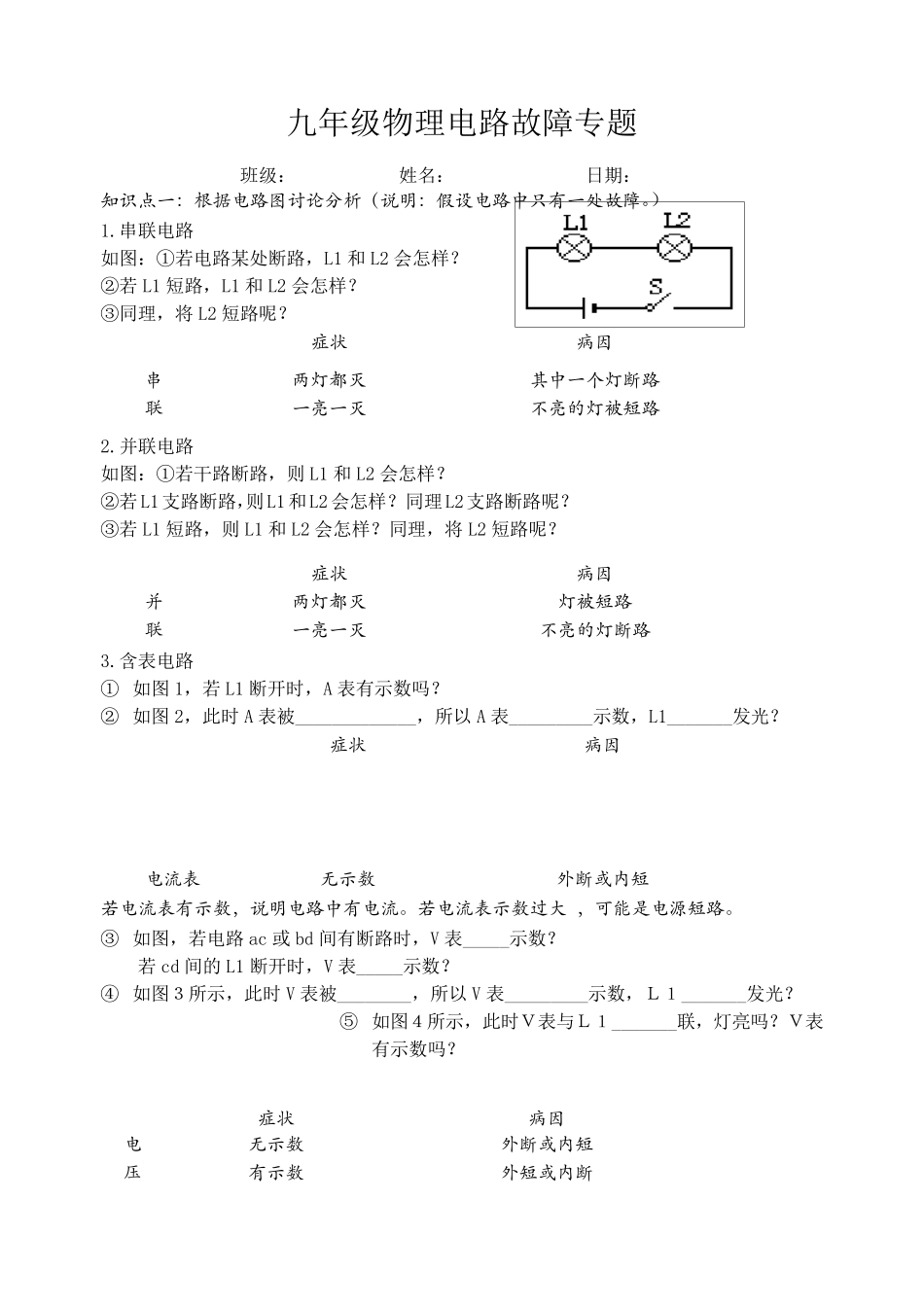

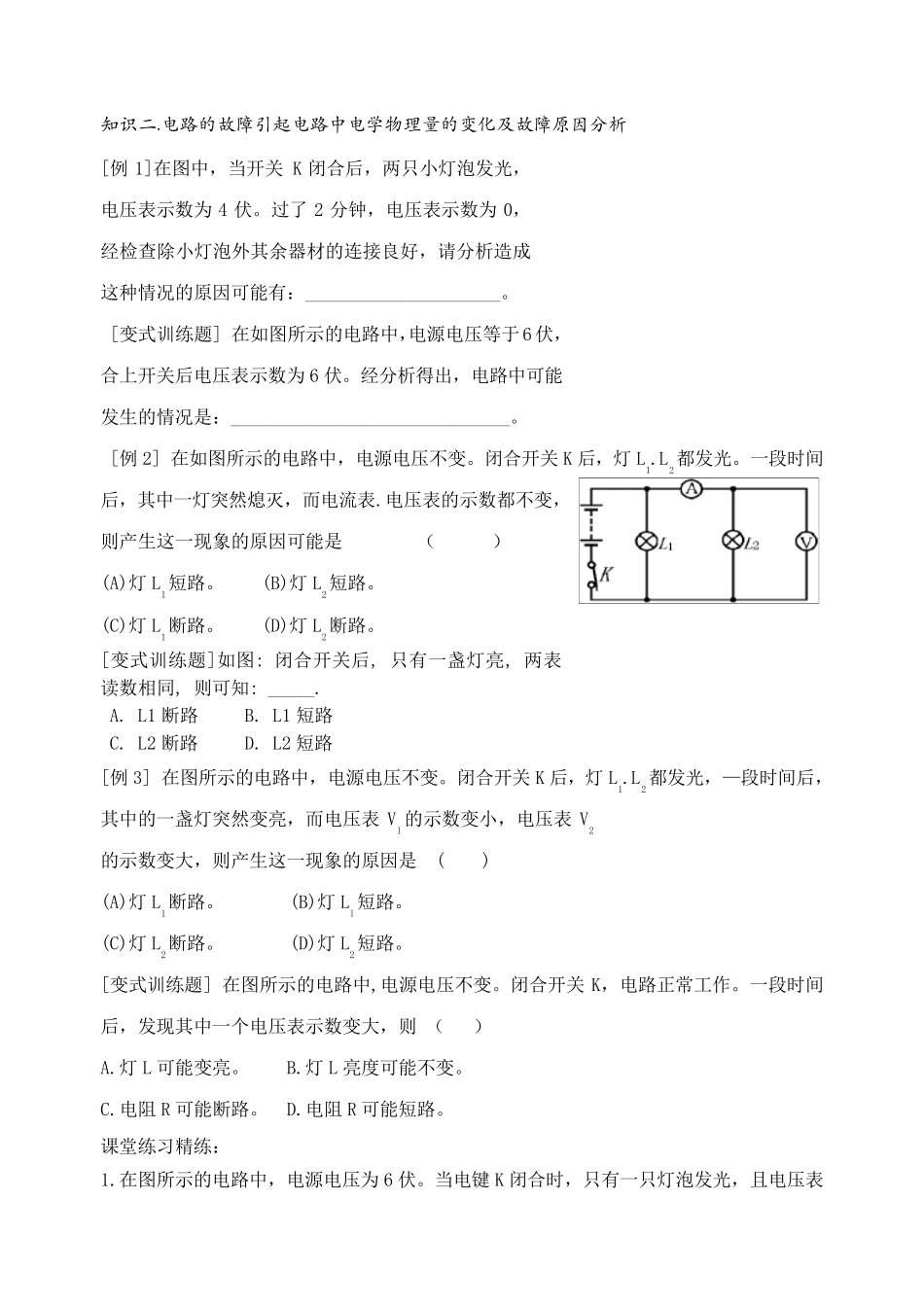

九年级物理电路故障专题 班级： 姓名： 日期： 知 识 点 一 ： 根 据 电 路 图 讨 论 分 析 （ 说 明 ： 假 设 电 路 中 只 有 一 处 故 障 。） 1.串联电路 如图：①若电路某处断路，L1 和 L2 会怎样？ ②若 L1 短路，L1 和 L2 会怎样？ ③同理，将 L2 短路呢？ 症 状 病 因 串 联 两 灯 都 灭 其 中 一 个 灯 断 路 一 亮 一 灭 不 亮 的 灯 被 短 路 2.并联电路 如图：①若干路断路，则 L1 和 L2 会怎样？ ②若 L1支路断路，则L1和L2 会怎样？同理L2支路断路呢？ ③若 L1 短路，则 L1 和 L2 会怎样？同理，将 L2 短路呢？ 症 状 病 因 并 联 两 灯 都 灭 灯 被 短 路 一 亮 一 灭 不 亮 的 灯 断 路 3.含表电路 ① 如图1，若 L1 断开时，A 表有示数吗？ ② 如图2，此时 A 表被_____________，所以 A 表_________示数，L1_______发光？ 症 状 病 因 电 流 表 无 示 数 外 断 或 内 短 若 电 流 表 有 示 数 ， 说 明 电 路 中 有 电 流 。 若 电 流 表 示 数 过 大 ， 可 能 是 电 源 短 路 。 ③ 如图，若电路ac 或 bd 间有断路时，V 表_____示数？ 若 cd 间的 L1 断开时，V 表_____示数？ ④ 如图３所示，此时 V 表被________，所以 V 表_________示数，Ｌ１_______发光？ ⑤ 如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？ 症 状 病 因 电 压 无 示 数 外 断 或 内 短 有 示 数 外 短 或 内 断 表 示 数 为 电 源 电 压 相 当 于 电 压 表 串 联 在 电 路 中 或 电 压 表直 接 接 到 电 源 两 极 （ 2） 总 结 规 律 症 状 病 因 串 联 两 灯 都 灭 其 中 一 个 灯 断 路 一 亮 一 灭 不 亮 的 灯 被 短 路 并 联 两 灯 都 灭 灯 被 短 路 一 亮 一 灭 不 亮 的 灯 断 路 电 流 表 无 示 数 外 断 或 内 短 电 压 表 无 示 数 外 断 或 内 短 有 示 数 外 短 或 内 断 示 数 为 电 源 电 压 相 当 于 电 压 表 串 联 在 电 路 中 或 电 压 表 直 接接 到 电 源 两 极 （3）例题（故障只有一处） 1.如图所示电路中： （１）若Ｌ１断...
