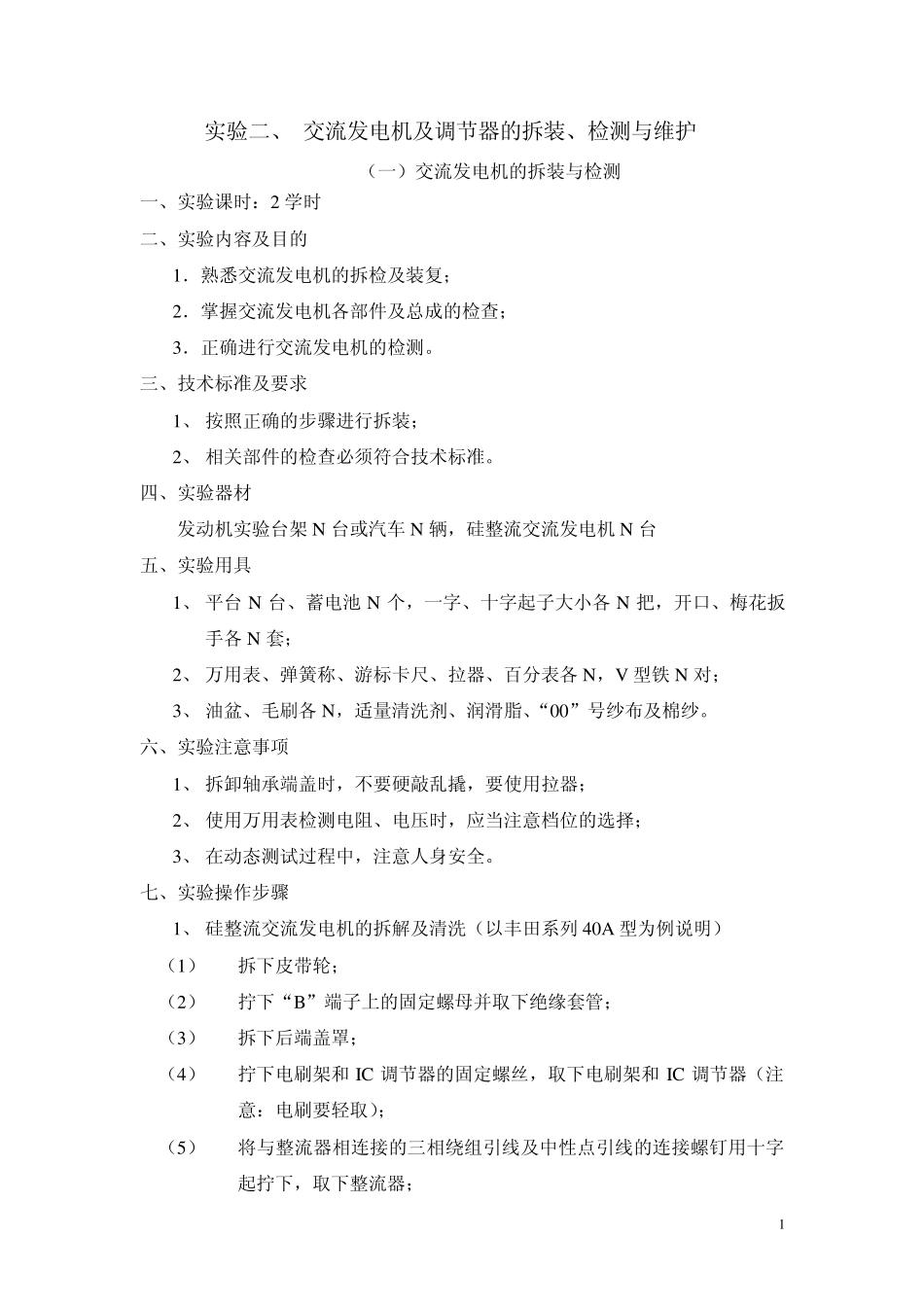

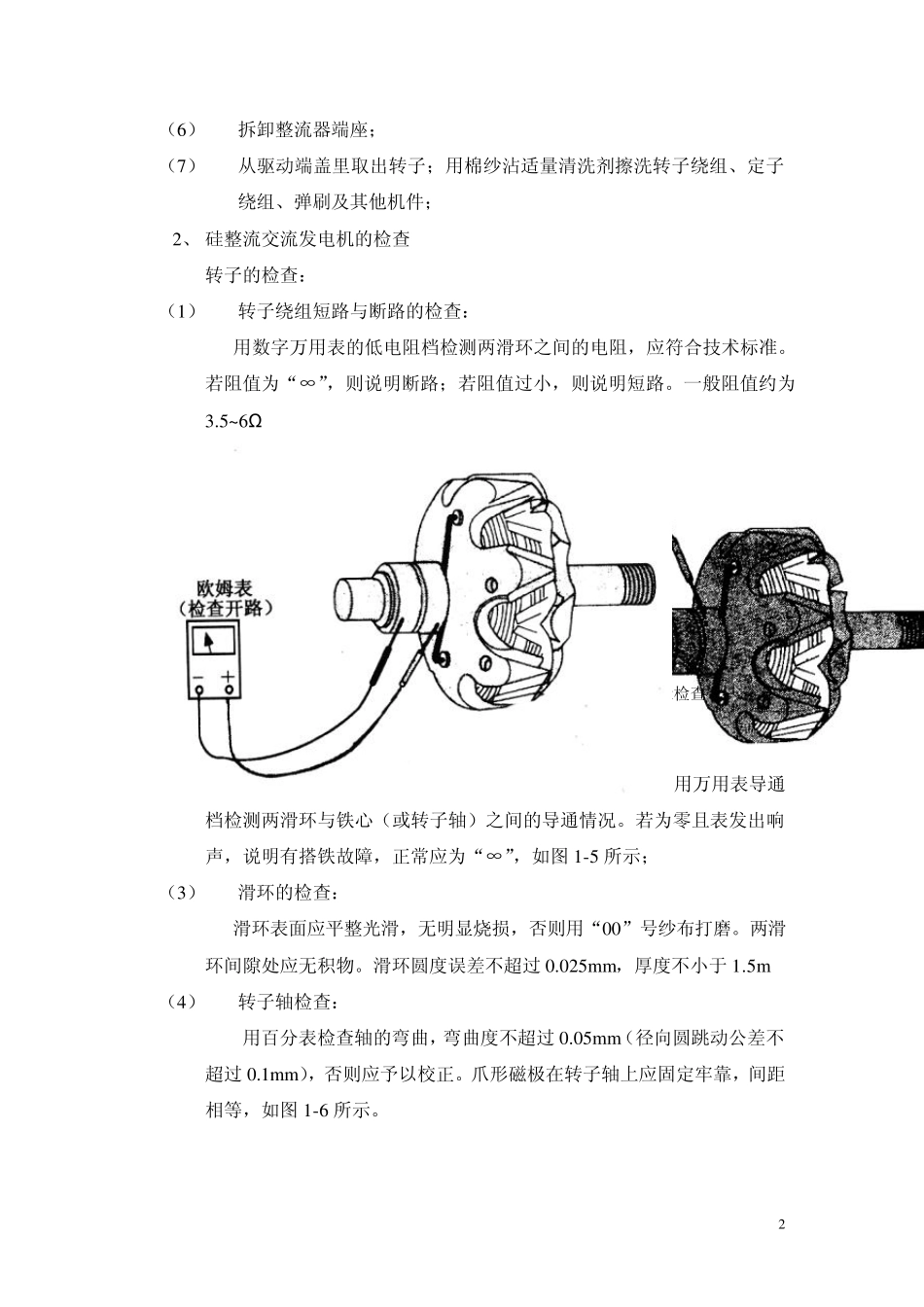

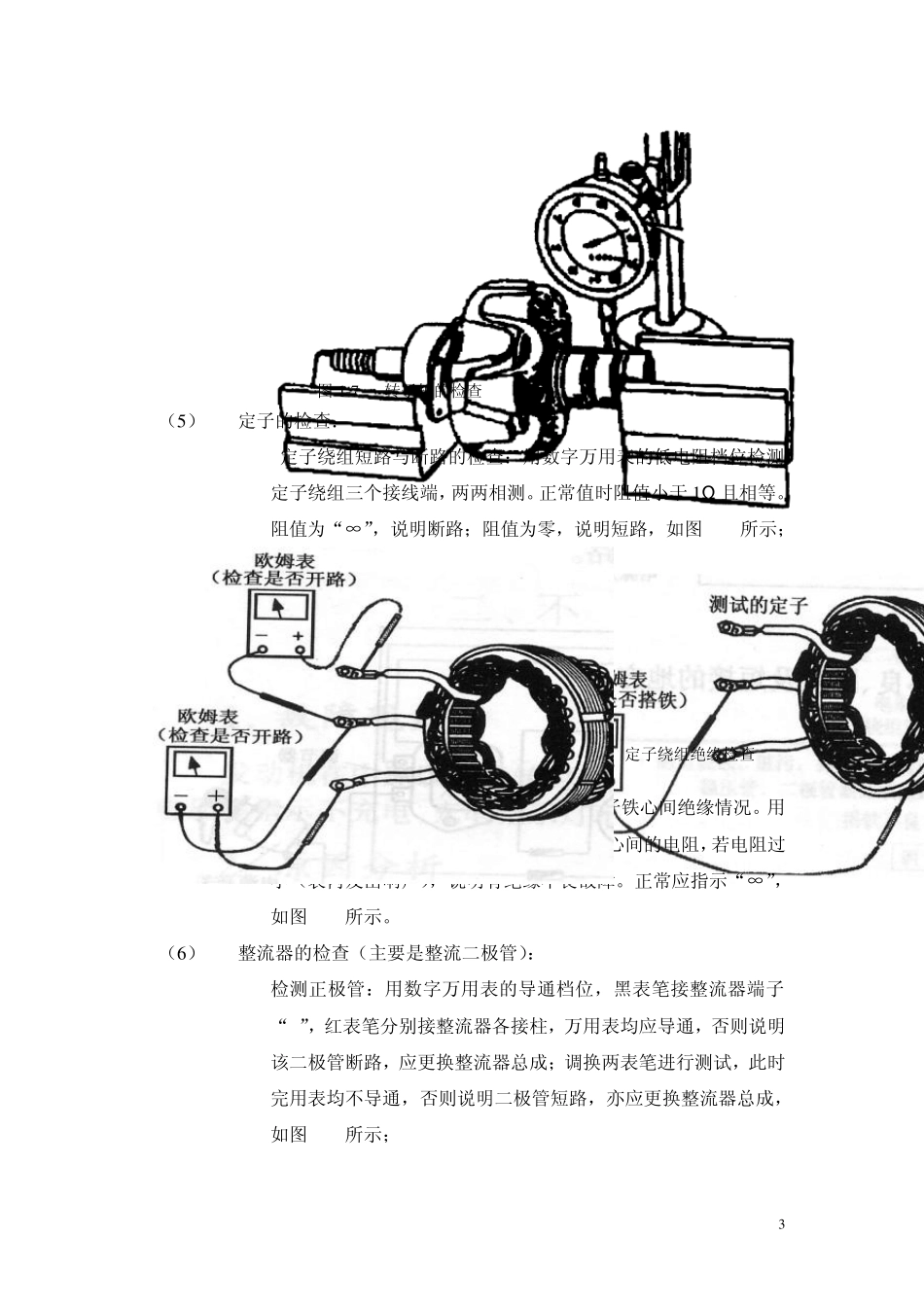

1 实验二、 交流发电机及调节器的拆装、检测与维护 （一）交流发电机的拆装与检测 一、实验课时：2 学时 二、实验内容及目的 1．熟悉交流发电机的拆检及装复； 2．掌握交流发电机各部件及总成的检查； 3．正确进行交流发电机的检测。 三、技术标准及要求 1、 按照正确的步骤进行拆装； 2、 相关部件的检查必须符合技术标准。 四、实验器材 发动机实验台架N 台或汽车N 辆，硅整流交流发电机N 台 五、实验用具 1、 平台N 台、蓄电池N 个，一字、十字起子大小各N 把，开口、梅花扳手各N 套； 2、 万用表、弹簧称、游标卡尺、拉器、百分表各N ，V 型铁N 对； 3、 油盆、毛刷各N ，适量清洗剂、润滑脂、“00”号纱布及棉纱。 六、实验注意事项 1、 拆卸轴承端盖时，不要硬敲乱撬，要使用拉器； 2、 使用万用表检测电阻、电压时，应当注意档位的选择； 3、 在动态测试过程中，注意人身安全。 七、实验操作步骤 1、 硅整流交流发电机的拆解及清洗（以丰田系列 40A 型为例说明） （1） 拆下皮带轮； （2） 拧下“B”端子上的固定螺母并取下绝缘套管； （3） 拆下后端盖罩； （4） 拧下电刷架和 IC 调节器的固定螺丝，取下电刷架和 IC 调节器（注意：电刷要轻取）； （5） 将与整流器相连接的三相绕组引线及中性点引线的连接螺钉用十字起拧下，取下整流器； 2 （6） 拆卸整流器端座； （7） 从驱动端盖里取出转子；用棉纱沾适量清洗剂擦洗转子绕组、定子绕组、弹刷及其他机件； 2、 硅整流交流发电机的检查 转子的检查： （1） 转子绕组短路与断路的检查： 用数字万用表的低电阻档检测两滑环之间的电阻，应符合技术标准。若阻值为“∞”，则说明断路；若阻值过小，则说明短路。一般阻值约为3.5~6Ω 图 1-5 转子绕组断路检查 图 1-6 转子绕组绝缘检查 （2） 转子绕组搭铁检查： 即检查转子绕组与铁心（或转子轴）之间的绝缘情况。用万用表导通档检测两滑环与铁心（或转子轴）之间的导通情况。若为零且表发出响声，说明有搭铁故障，正常应为“∞”，如图 1-5 所示； （3） 滑环的检查： 滑环表面应平整光滑，无明显烧损，否则用“00”号纱布打磨。两滑环间隙处应无积物。滑环圆度误差不超过 0.025mm，厚度不小于 1.5m （4） 转子轴检查： 用百分表检查轴的弯曲，弯曲度不超过 0.05mm（径向圆跳动公差不超过 0.1mm），否则应予以校正。爪形磁极在转子轴上应固定...
