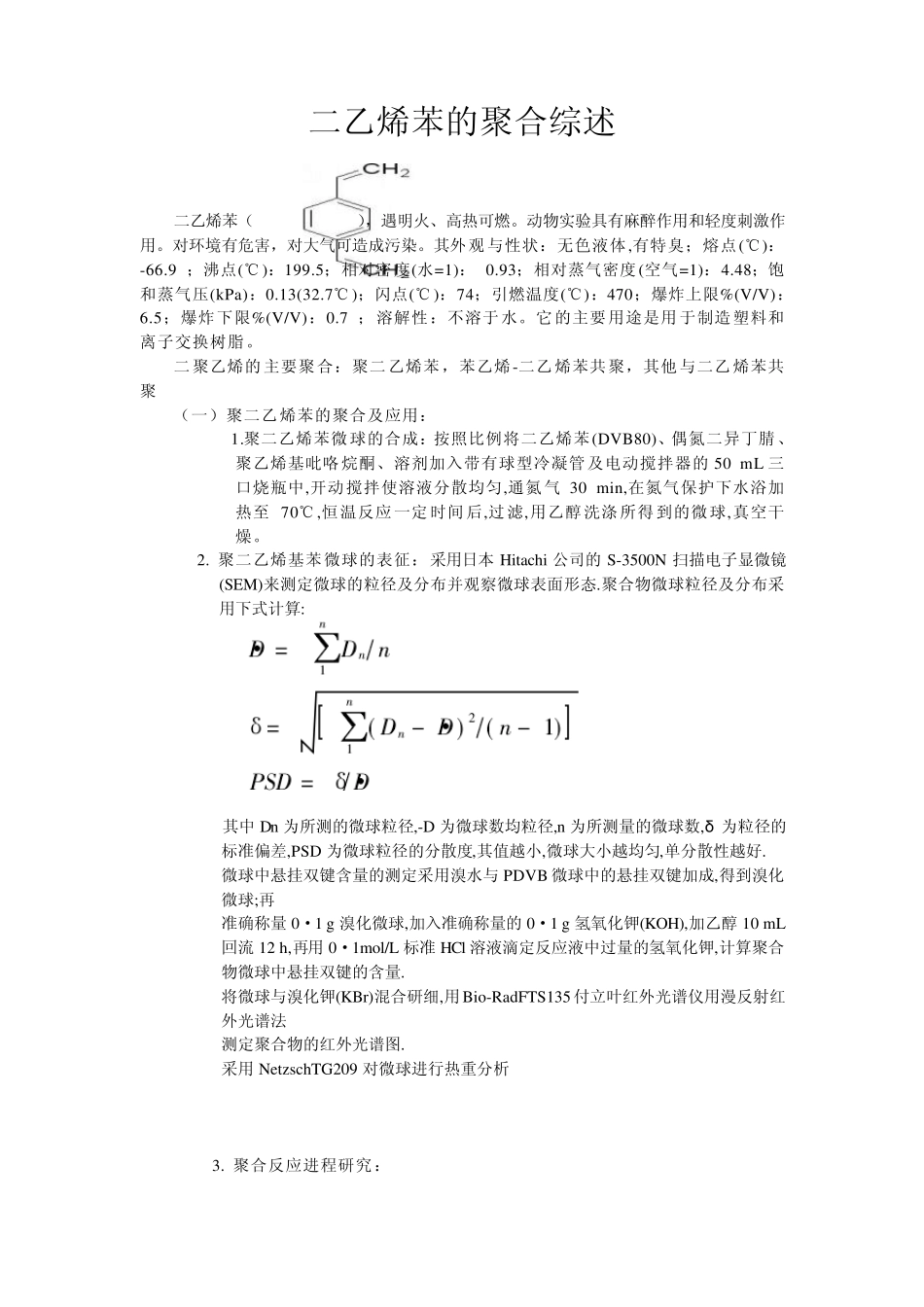

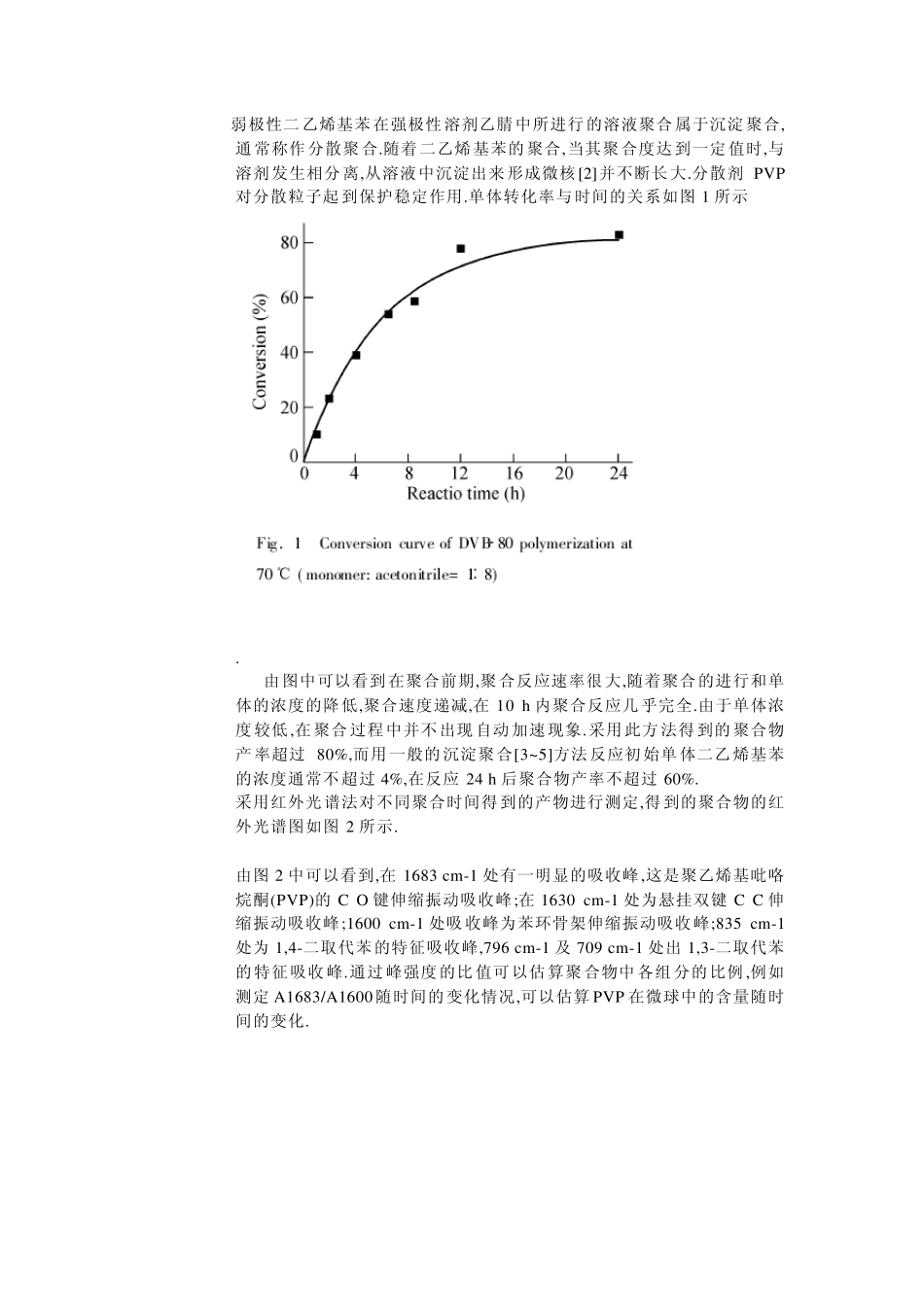

二乙烯苯的聚合综述 二乙烯苯（），遇明火、高热可燃。动物实验具有麻醉作用和轻度刺激作用。对环境有危害，对大气可造成污染。其外观与性状：无色液体,有特臭；熔点(℃)： -66.9 ；沸点(℃)：199.5；相对密度(水=1)： 0.93；相对蒸气密度(空气=1)：4.48；饱和蒸气压(kPa)：0.13(32.7℃)；闪点(℃)：74；引燃温度(℃)：470；爆炸上限%(V/V)： 6.5；爆炸下限%(V/V)：0.7 ；溶解性：不溶于水。它的主要用途是用于制造塑料和离子交换树脂。 二聚乙烯的主要聚合：聚二乙烯苯，苯乙烯-二乙烯苯共聚，其他与二乙烯苯共聚 （一）聚二乙烯苯的聚合及应用： 1.聚二乙烯苯微球的合成：按照比例将二乙烯苯(DVB80)、偶氮二异丁腈、聚乙烯基吡咯烷酮、溶剂加入带有球型冷凝管及电动搅拌器的 50 mL 三口烧瓶中,开动搅拌使溶液分散均匀,通氮气 30 min,在氮气保护下水浴加热至70℃,恒温反应一定时间后,过滤,用乙醇洗涤所得到的微球,真空干燥。 2. 聚二乙烯基苯微球的表征：采用日本Hitachi 公司的 S-3500N 扫描电子显微镜(SEM)来测定微球的粒径及分布并观察微球表面形态.聚合物微球粒径及分布采用下式计算: 其中Dn 为所测的微球粒径,-D 为微球数均粒径,n 为所测量的微球数,δ 为粒径的标准偏差,PSD 为微球粒径的分散度,其值越小,微球大小越均匀,单分散性越好. 微球中悬挂双键含量的测定采用溴水与 PDVB 微球中的悬挂双键加成,得到溴化微球;再 准确称量0·1 g 溴化微球,加入准确称量的 0·1 g 氢氧化钾(KOH),加乙醇10 mL回流 12 h,再用 0·1mol/L 标准HCl 溶液滴定反应液中过量的氢氧化钾,计算聚合物微球中悬挂双键的含量. 将微球与溴化钾(KBr)混合研细,用Bio-RadFTS135 付立叶红外光谱仪用漫反射红外光谱法 测定聚合物的红外光谱图. 采用 Netz schTG209 对微球进行热重分析 3. 聚合反应进程研究： 弱极性二乙烯基苯在强极性溶剂乙腈中所进行的溶液聚合属于沉淀聚合,通常称作分散聚合.随着二乙烯基苯的聚合,当其聚合度达到一定值时,与溶剂发生相分离,从溶液中沉淀出来形成微核[2]并不断长大.分散剂PVP对分散粒子起到保护稳定作用.单体转化率与时间的关系如图 1 所示 . 由图中可以看到在聚合前期,聚合反应速率很大,随着聚合的进行和单体的浓度的降低,聚合速度递减,在10 h 内聚合反应几乎完全.由于单体浓度较低,在聚合过程中并不出现自动加速现象.采用此方法得到的聚合物产率超过 80%,而用一般的沉淀聚合[3~...
