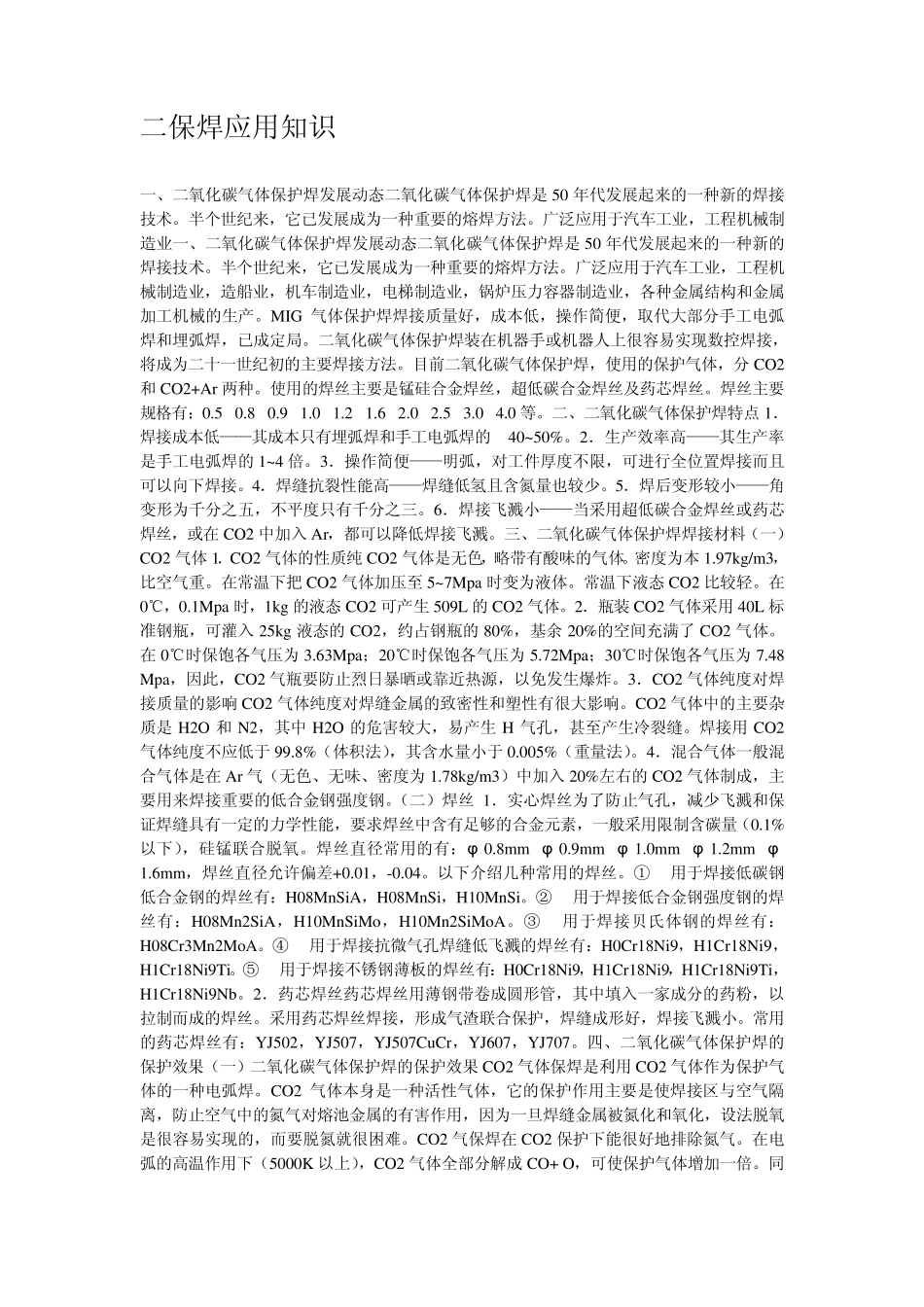

二保焊应用知识 一、二氧化碳气体保护焊发展动态二氧化碳气体保护焊是 50 年代发展起来的一种新的焊接技术。半个世纪来，它已发展成为一种重要的熔焊方法。广泛应用于汽车工业，工程机械制造业一、二氧化碳气体保护焊发展动态二氧化碳气体保护焊是 50 年代发展起来的一种新的焊接技术。半个世纪来，它已发展成为一种重要的熔焊方法。广泛应用于汽车工业，工程机械制造业，造船业，机车制造业，电梯制造业，锅炉压力容器制造业，各种金属结构和金属加工机械的生产。MIG 气体保护焊焊接质量好，成本低，操作简便，取代大部分手工电弧焊和埋弧焊，已成定局。二氧化碳气体保护焊装在机器手或机器人上很容易实现数控焊接，将成为二十一世纪初的主要焊接方法。目前二氧化碳气体保护焊，使用的保护气体，分 CO2和 CO2+Ar 两种。使用的焊丝主要是锰硅合金焊丝，超低碳合金焊丝及药芯焊丝。焊丝主要规格有：0.5 0.8 0.9 1.0 1.2 1.6 2.0 2.5 3.0 4.0 等。二、二氧化碳气体保护焊特点 1．焊接成本低——其成本只有埋弧焊和手工电弧焊的40~50%。2．生产效率高——其生产率是手工电弧焊的 1~4 倍。3．操作简便——明弧，对工件厚度不限，可进行全位置焊接而且可以向下焊接。4．焊缝抗裂性能高——焊缝低氢且含氮量也较少。5．焊后变形较小——角变形为千分之五，不平度只有千分之三。6．焊接飞溅小——当采用超低碳合金焊丝或药芯焊丝，或在 CO2 中加入 Ar，都可以降低焊接飞溅。三、二氧化碳气体保护焊焊接材料（一）CO2 气体 1．CO2 气体的性质纯 CO2 气体是无色，略带有酸味的气体。密度为本 1.97kg/m3，比空气重。在常温下把 CO2 气体加压至 5~7Mpa 时变为液体。常温下液态 CO2 比较轻。在0℃，0.1Mpa 时，1kg 的液态 CO2 可产生 509L 的 CO2 气体。2．瓶装 CO2 气体采用 40L 标准钢瓶，可灌入 25kg 液态的 CO2，约占钢瓶的 80%，基余 20%的空间充满了 CO2 气体。在 0℃时保饱各气压为 3.63Mpa；20℃时保饱各气压为 5.72Mpa；30℃时保饱各气压为 7.48 Mpa，因此，CO2 气瓶要防止烈日暴晒或靠近热源，以免发生爆炸。3．CO2 气体纯度对焊接质量的影响 CO2 气体纯度对焊缝金属的致密性和塑性有很大影响。CO2 气体中的主要杂质是 H2O 和 N2，其中 H2O 的危害较大，易产生 H 气孔，甚至产生冷裂缝。焊接用 CO2气体纯度不应低于 99.8%（体积法），其含水量小于 0.005%（重量法）。4...
