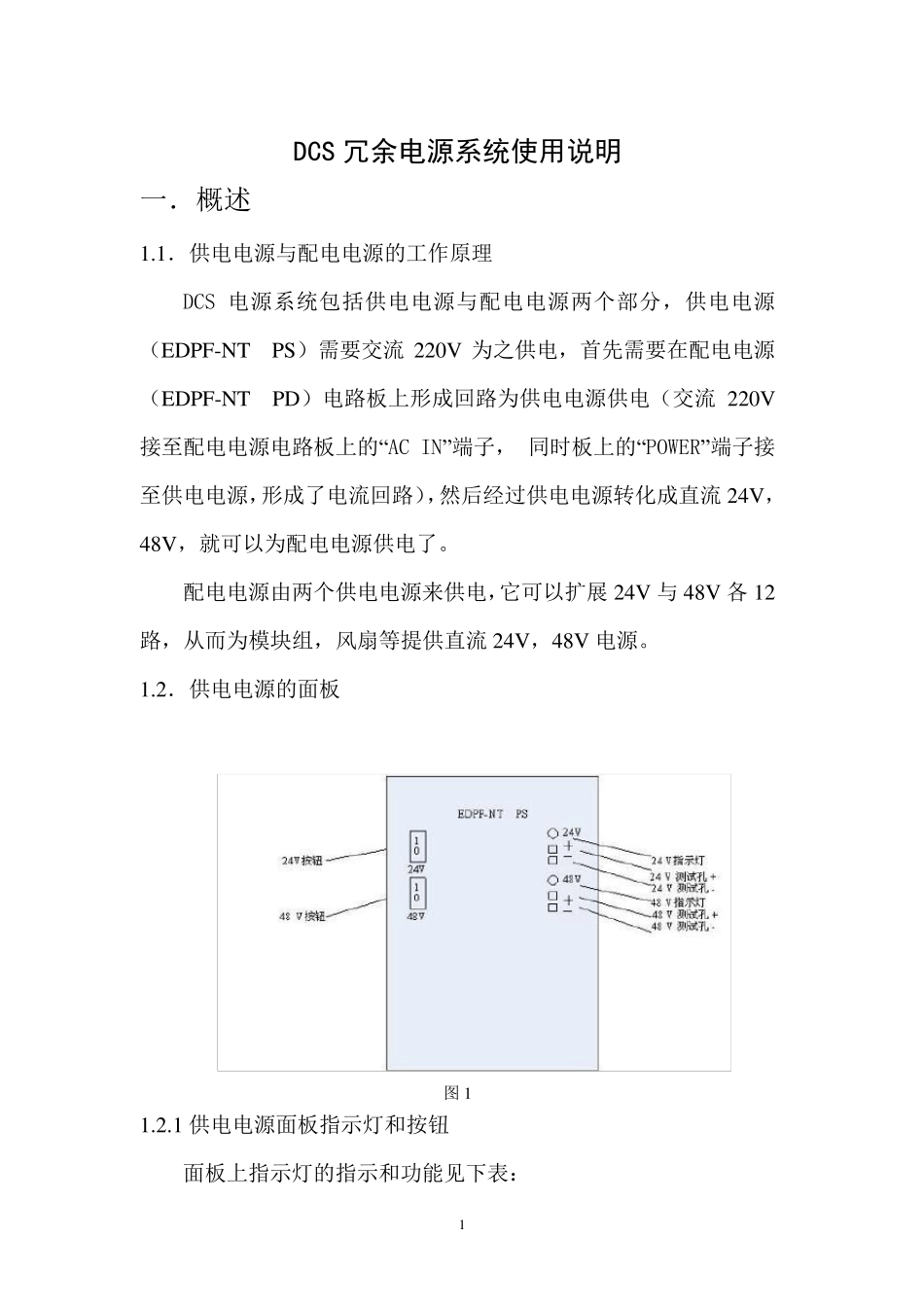

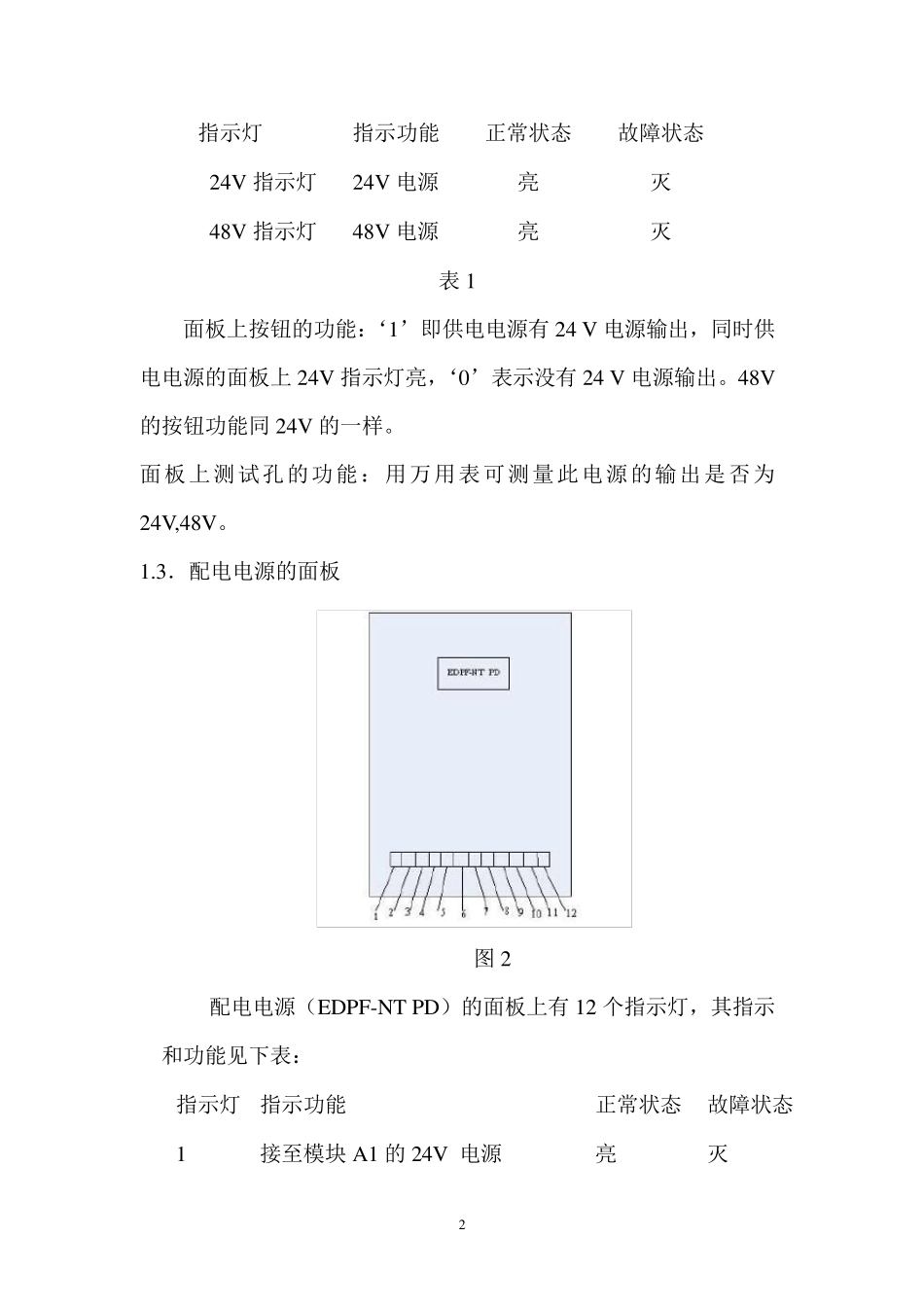

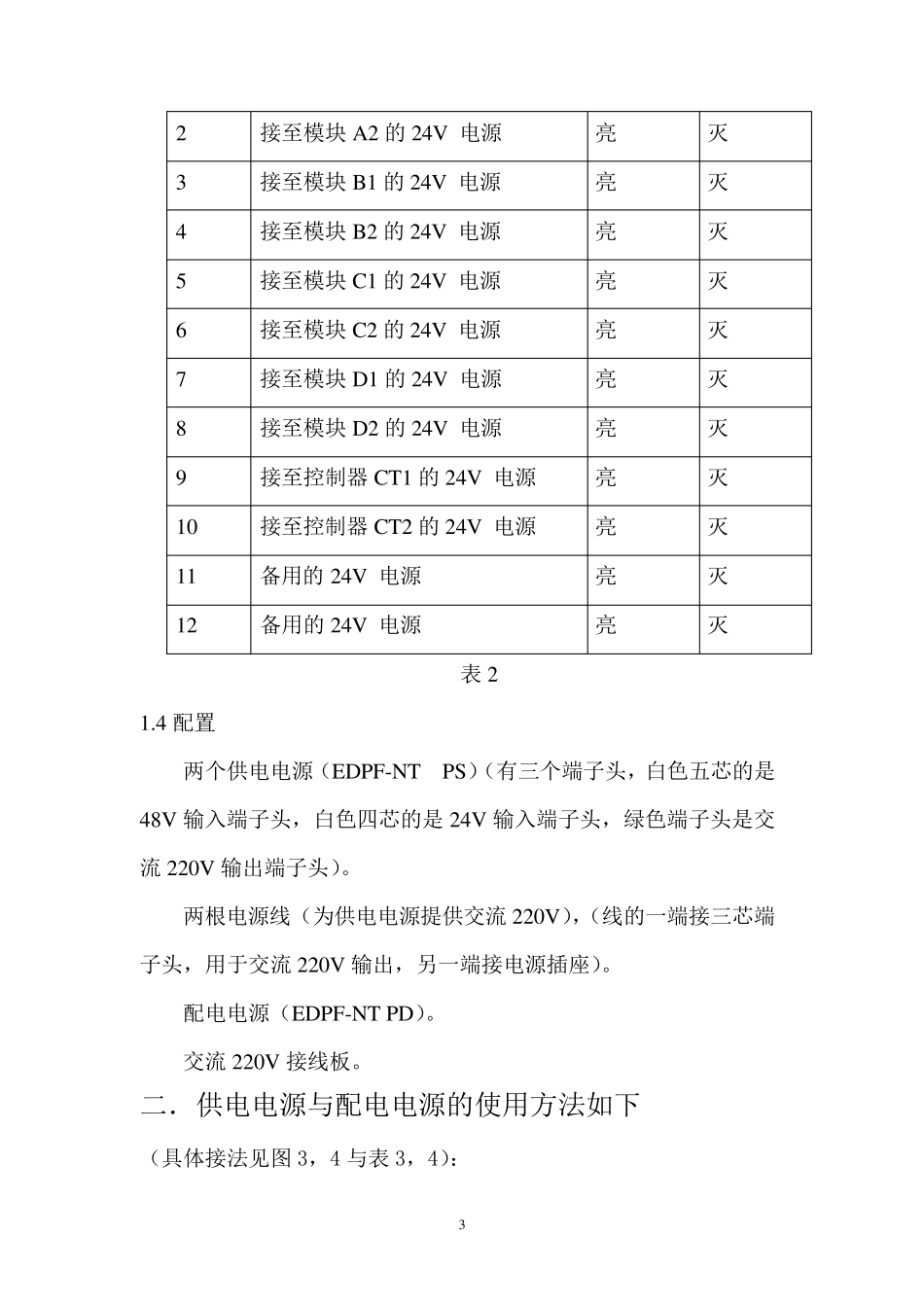

1 DCS 冗余电源系统使用说明 一．概述 1.1．供电电源与配电电源的工作原理 DCS 电源系统包括供电电源与配电电源两个部分，供电电源（EDPF-NT PS）需要交流220V 为之供电，首先需要在配电电源（EDPF-NT PD）电路板上形成回路为供电电源供电（交流220V接至配电电源电路板上的“AC IN”端子， 同时板上的“POWER”端子接至供电电源，形成了电流回路），然后经过供电电源转化成直流24V，48V，就可以为配电电源供电了。 配电电源由两个供电电源来供电，它可以扩展 24V 与48V 各 12路，从而为模块组，风扇等提供直流24V，48V 电源。 1.2．供电电源的面板 图 1 1.2.1 供电电源面板指示灯和按钮 面板上指示灯的指示和功能见下表： 2 指示灯 指示功能 正常状态 故障状态 24V 指示灯 24V 电源 亮 灭 48V 指示灯 48V 电源 亮 灭 表1 面板上按钮的功能：‘1’即供电电源有 24 V 电源输出，同时供电电源的面板上24V 指示灯亮，‘0’表示没有 24 V 电源输出。48V的按钮功能同 24V 的一样。 面板上测试孔的功能：用万用表可测量此电源的输出是否为24V,48V。 1.3．配电电源的面板 图 2 配电电源（EDPF-NT PD）的面板上有 12 个指示灯，其指示和功能见下表： 指示灯 指示功能 正常状态 故障状态 1 接至模块 A1 的24V 电源 亮 灭 3 2 接至模块A2 的24V 电源 亮 灭 3 接至模块B1 的24V 电源 亮 灭 4 接至模块B2 的24V 电源 亮 灭 5 接至模块C1 的24V 电源 亮 灭 6 接至模块C2 的24V 电源 亮 灭 7 接至模块D1 的24V 电源 亮 灭 8 接至模块D2 的24V 电源 亮 灭 9 接至控制器CT1 的24V 电源 亮 灭 10 接至控制器CT2 的24V 电源 亮 灭 11 备用的24V 电源 亮 灭 12 备用的24V 电源 亮 灭 表2 1.4 配置 两个供电电源（EDPF-NT PS）（有三个端子头，白色五芯的是48V 输入端子头，白色四芯的是24V 输入端子头，绿色端子头是交流220V 输出端子头）。 两根电源线（为供电电源提供交流220V），（线的一端接三芯端子头，用于交流220V 输出，另一端接电源插座）。 配电电源（EDPF-NT PD）。 交流220V 接线板。 二．供电电源与配电电源的使用方法如下 （具体接法见图 3，4 与表3，4）： 4 2.1 供电电源与配电电源电路的连接 2.1.1 交流220V 为供电电源供电 (1)．将配电电源的上盖打开。 (2)．将其中一根220V ...
