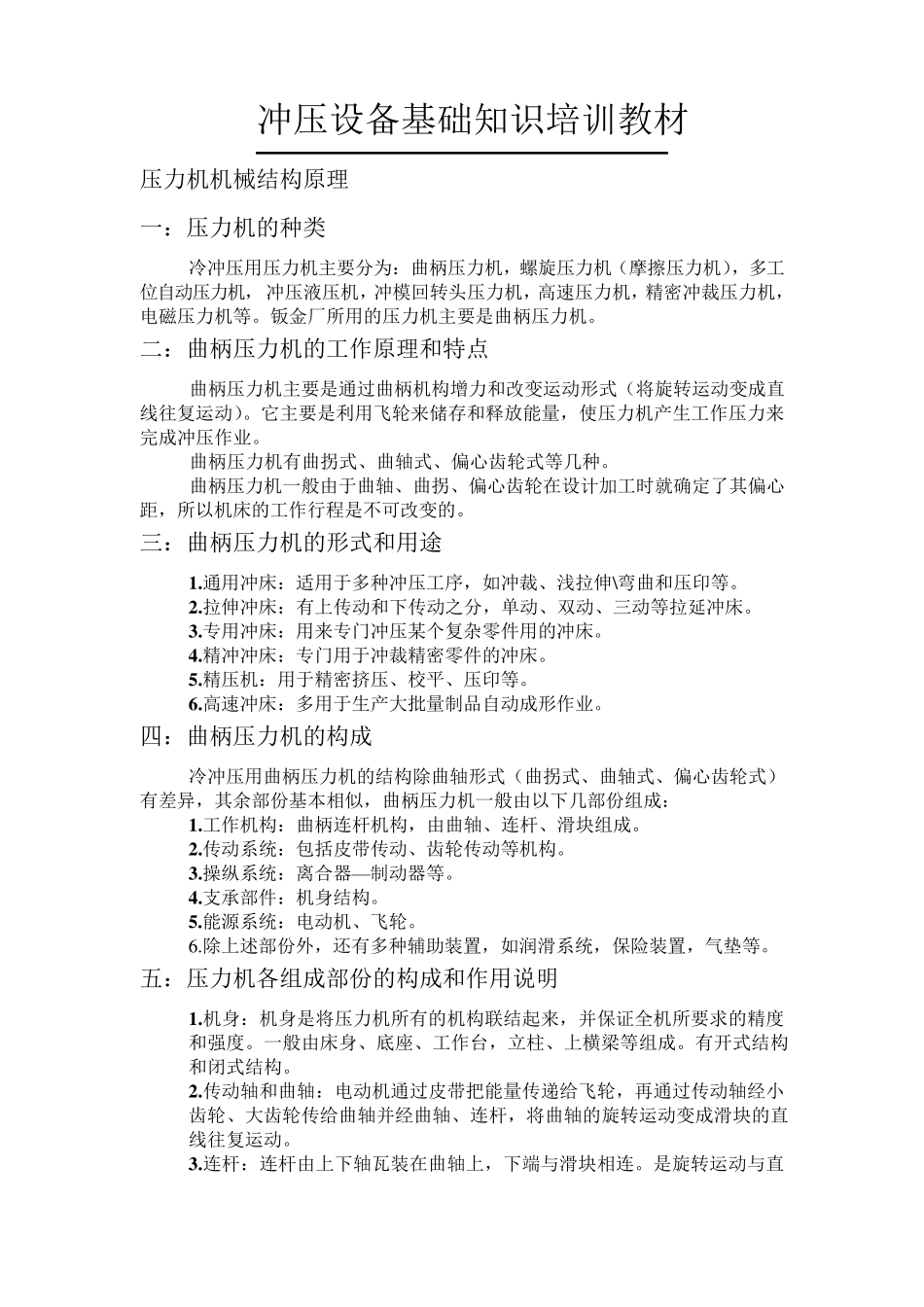

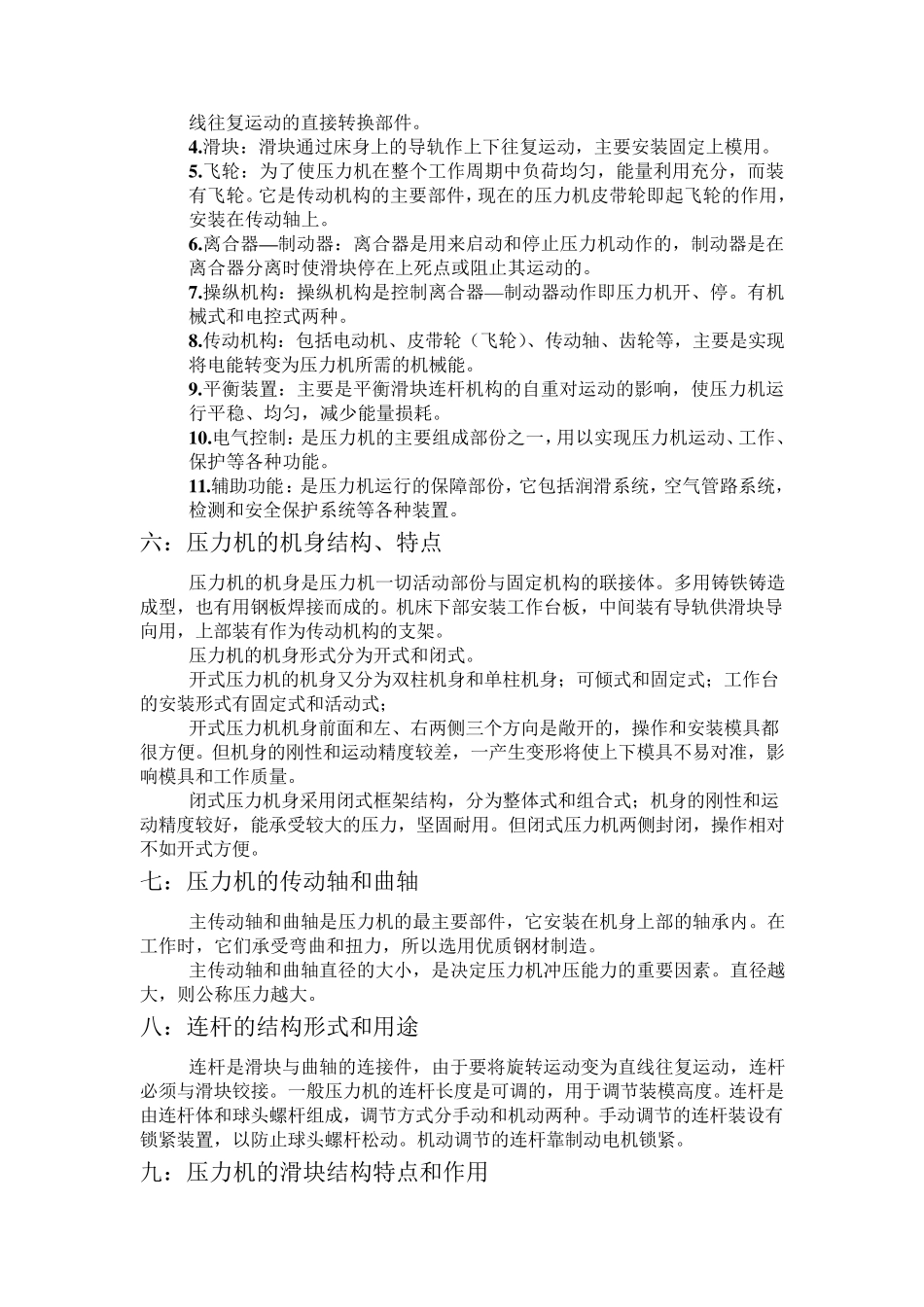

冲压设备基础知识培训教材 压力机机械结构原理 一：压力机的种类 冷冲压用压力机主要分为：曲柄压力机，螺旋压力机（摩擦压力机），多工位自动压力机，冲压液压机，冲模回转头压力机，高速压力机，精密冲裁压力机，电磁压力机等。钣金厂所用的压力机主要是曲柄压力机。 二：曲柄压力机的工作原理和特点 曲柄压力机主要是通过曲柄机构增力和改变运动形式（将旋转运动变成直线往复运动）。它主要是利用飞轮来储存和释放能量，使压力机产生工作压力来完成冲压作业。 曲柄压力机有曲拐式、曲轴式、偏心齿轮式等几种。 曲柄压力机一般由于曲轴、曲拐、偏心齿轮在设计加工时就确定了其偏心距，所以机床的工作行程是不可改变的。 三：曲柄压力机的形式和用途 1 .通用冲床：适用于多种冲压工序，如冲裁、浅拉伸\弯曲和压印等。 2 .拉伸冲床：有上传动和下传动之分，单动、双动、三动等拉延冲床。 3 .专用冲床：用来专门冲压某个复杂零件用的冲床。 4 .精冲冲床：专门用于冲裁精密零件的冲床。 5 .精压机：用于精密挤压、校平、压印等。 6 .高速冲床：多用于生产大批量制品自动成形作业。 四：曲柄压力机的构成 冷冲压用曲柄压力机的结构除曲轴形式（曲拐式、曲轴式、偏心齿轮式）有差异，其余部份基本相似，曲柄压力机一般由以下几部份组成： 1 .工作机构：曲柄连杆机构，由曲轴、连杆、滑块组成。 2 .传动系统：包括皮带传动、齿轮传动等机构。 3 .操纵系统：离合器—制动器等。 4 .支承部件：机身结构。 5 .能源系统：电动机、飞轮。 6.除上述部份外，还有多种辅助装置，如润滑系统，保险装置，气垫等。 五：压力机各组成部份的构成和作用说明 1 .机身：机身是将压力机所有的机构联结起来，并保证全机所要求的精度和强度。一般由床身、底座、工作台，立柱、上横梁等组成。有开式结构和闭式结构。 2 .传动轴和曲轴：电动机通过皮带把能量传递给飞轮，再通过传动轴经小齿轮、大齿轮传给曲轴并经曲轴、连杆，将曲轴的旋转运动变成滑块的直线往复运动。 3 .连杆：连杆由上下轴瓦装在曲轴上，下端与滑块相连。是旋转运动与直线往复运动的直接转换部件。 4 .滑块：滑块通过床身上的导轨作上下往复运动，主要安装固定上模用。 5 .飞轮：为了使压力机在整个工作周期中负荷均匀，能量利用充分，而装有飞轮。它是传动机构的主要部件，现在的压力机皮带轮即起飞轮的作用，安装在传动轴上。 6 .离合器—制动器：离合器...
