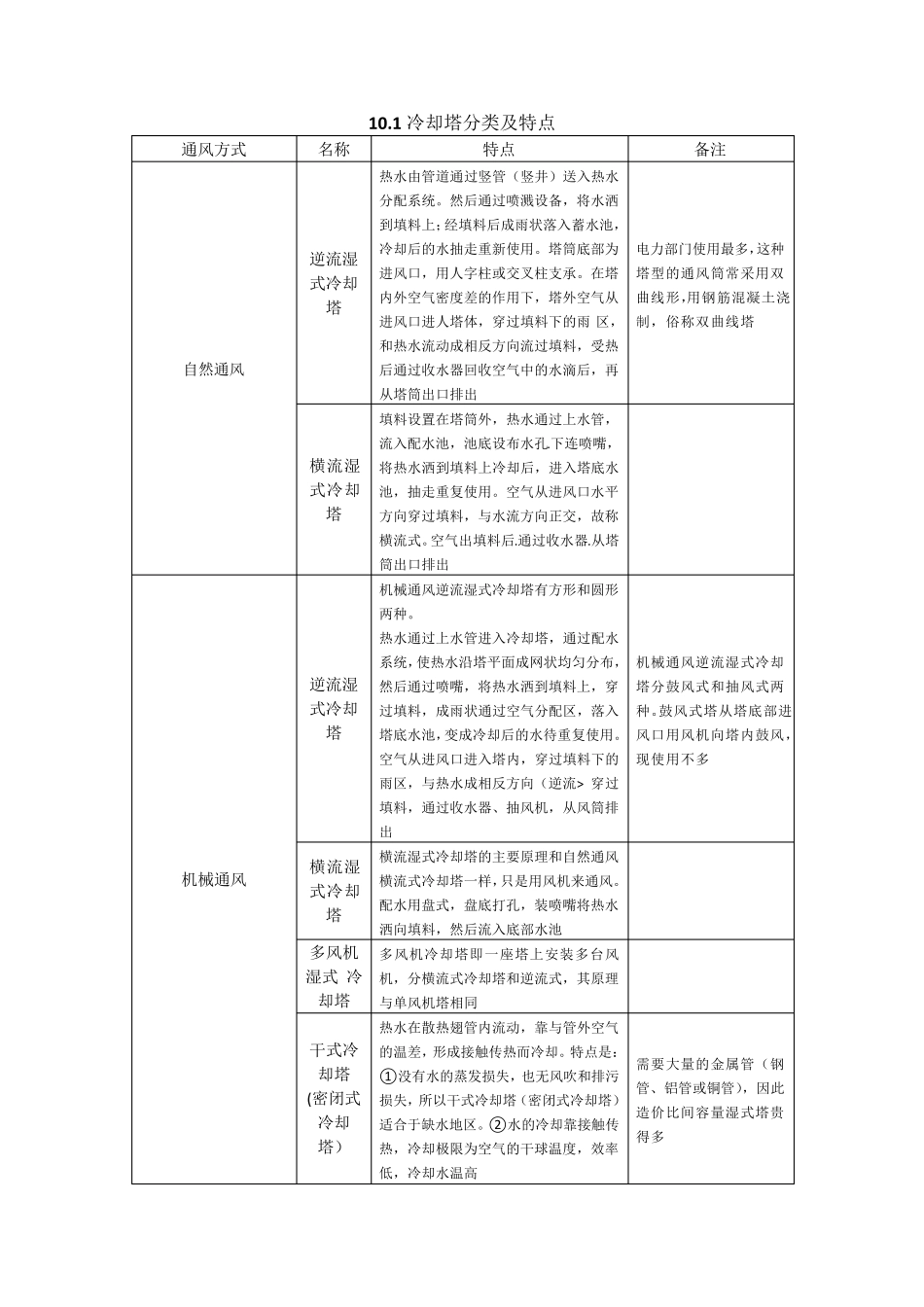

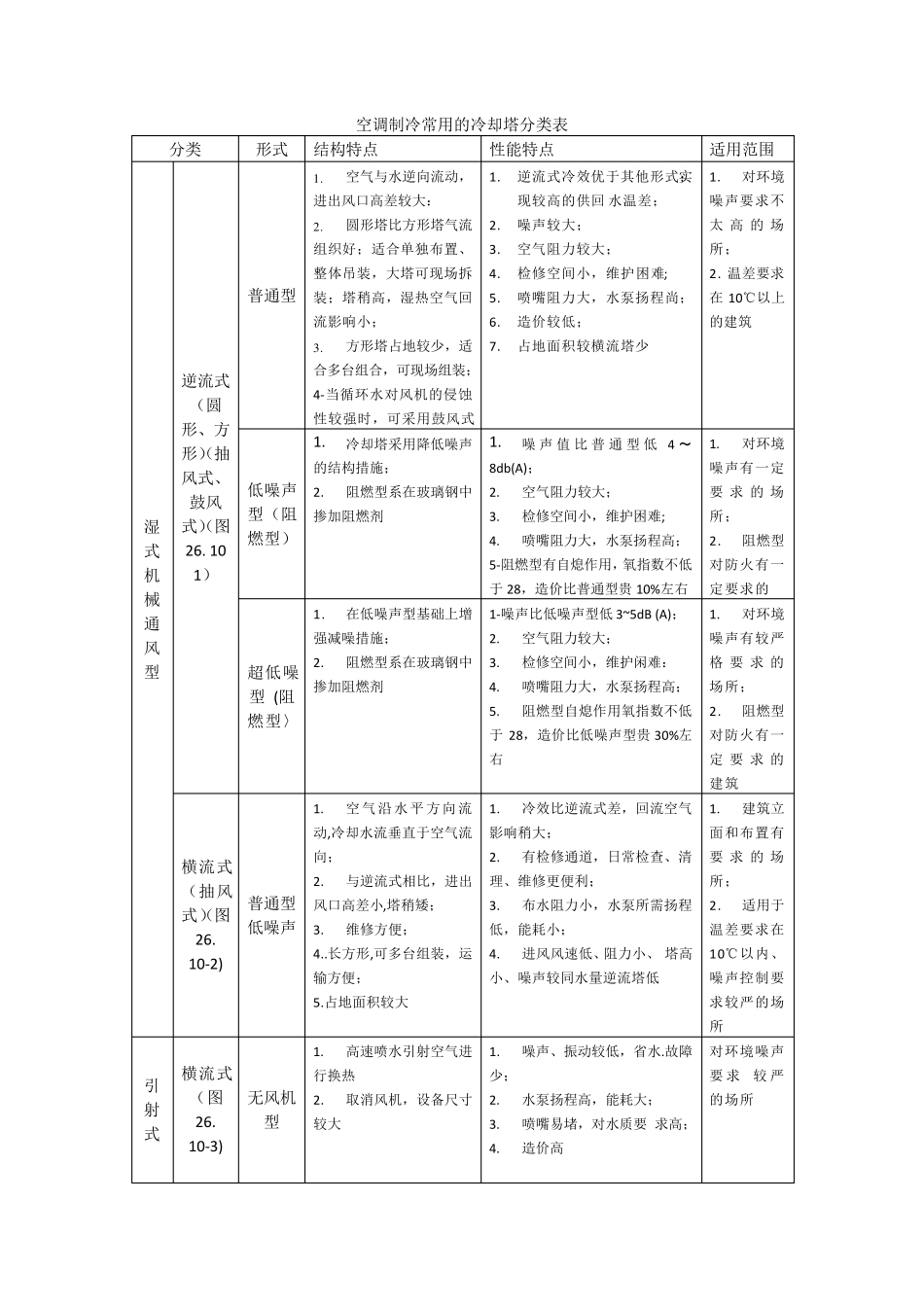

10.1 冷却塔分类及特点 通风方式 名称 特点 备注 自然通风 逆流湿式冷却塔 热水由管道通过竖管（竖井）送入热水分配系统。然后通过喷溅设备，将水洒到填料上；经填料后成雨状落入蓄水池，冷却后的水抽走重新使用。塔筒底部为进风口，用人字柱或交叉柱支承。在塔内外空气密度差的作用下，塔外空气从进风口进人塔体，穿过填料下的雨 区，和热水流动成相反方向流过填料，受热后通过收水器回收空气中的水滴后，再从塔筒出口排出 电力部门使用最多，这种塔型的通风筒常采用双曲线形，用钢筋混凝土浇制，俗称双曲线塔 横流湿式冷却塔 填料设置在塔筒外，热水通过上水管，流入配水池，池底设布水孔.下连喷嘴，将热水洒到填料上冷却后，进入塔底水池，抽走重复使用。空气从进风口水平方向穿过填料，与水流方向正交，故称横流式。空气出填料后.通过收水器.从塔筒出口排出 机械通风 逆流湿式冷却塔 机械通风逆流湿式冷却塔有方形和圆形两种。 热水通过上水管进入冷却塔，通过配水系统，使热水沿塔平面成网状均匀分布，然后通过喷嘴，将热水洒到填料上，穿过填料，成雨状通过空气分配区，落入塔底水池，变成冷却后的水待重复使用。空气从进风口进入塔内，穿过填料下的雨区，与热水成相反方向（逆流> 穿过填料，通过收水器、抽风机，从风筒排出 机械通风逆流湿式冷却塔分鼓风式和抽风式两种。鼓风式塔从塔底部进风口用风机向塔内鼓风，现使用不多 横流湿式冷却塔 横流湿式冷却塔的主要原理和自然通风横流式冷却塔一样，只是用风机来通风。配水用盘式，盘底打孔，装喷嘴将热水洒向填料，然后流入底部水池 多风机湿式 冷却塔 多风机冷却塔即一座塔上安装多台风机，分横流式冷却塔和逆流式，其原理与单风机塔相同 干式冷却塔 (密闭式冷却 塔） 热水在散热翅管内流动，靠与管外空气的温差，形成接触传热而冷却。特点是：①没有水的蒸发损失，也无风吹和排污损失，所以干式冷却塔（密闭式冷却塔）适合于缺水地区。②水的冷却靠接触传热，冷却极限为空气的干球温度，效率低，冷却水温高 需要大量的金属管（钢管、铝管或铜管），因此造价比间容量湿式塔贵得多 干湿式冷却 塔（密闭式冷 却塔） 冷却水在密闭盘管中进行冷却，管外循环水蒸发冷却对盘管间接换热。另有一种是干部在上，湿部在下，采用这种塔的目的，是为了消除从塔出口排出的饱和空气的凝结 需要大量的金属管（钢管、铝管或铜管），因此造价比同容量湿式塔贵4〜6 倍 2....
