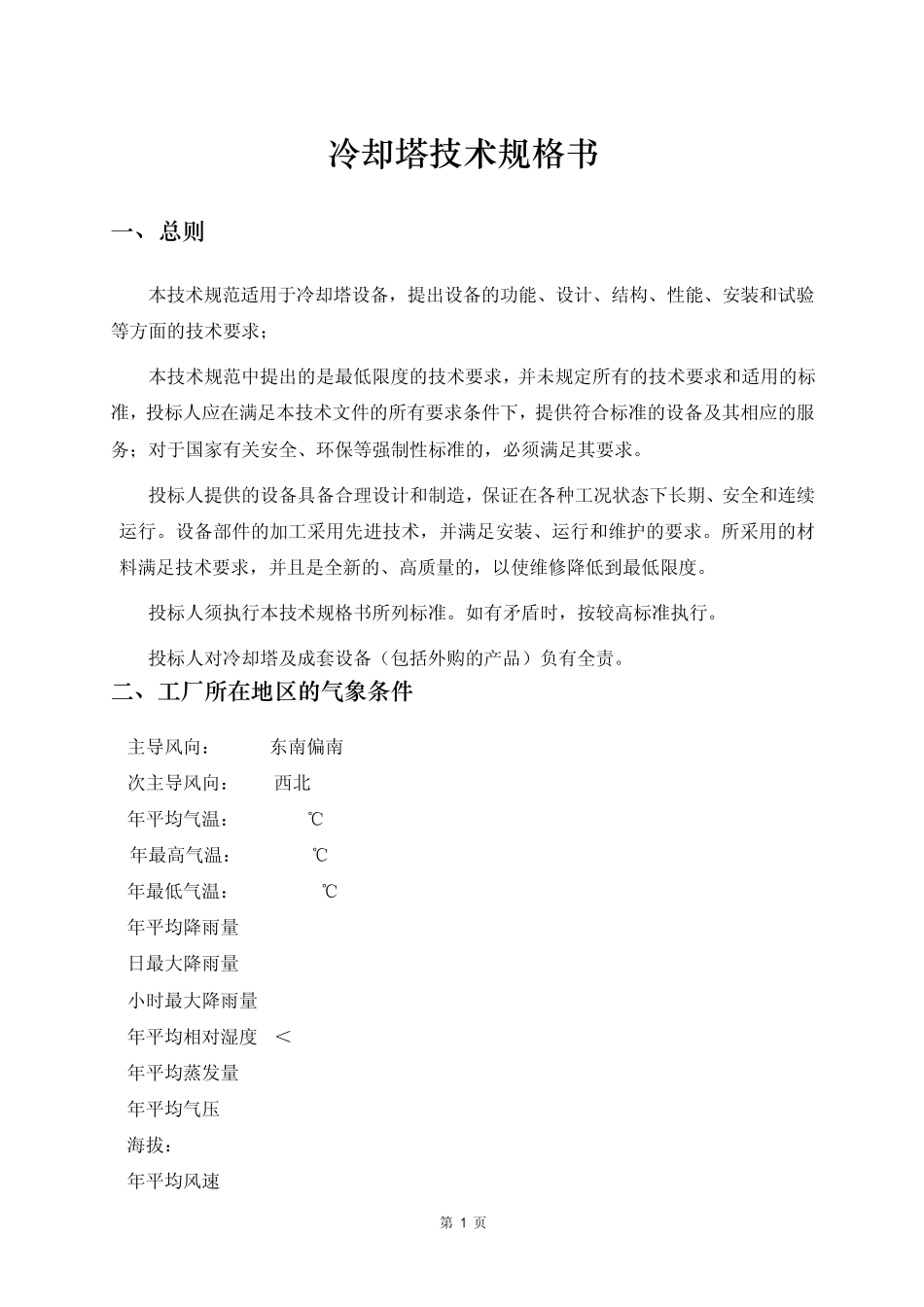

第 1 页 冷却塔技术规格书 一、总则 1.1.本技术规范适用于冷却塔设备，提出设备的功能、设计、结构、性能、安装和试验等方面的技术要求； 1.2.本技术规范中提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应在满足本技术文件的所有要求条件下，提供符合标准的设备及其相应的服务；对于国家有关安全、环保等强制性标准的，必须满足其要求。 1.3.投标人提供的设备具备合理设计和制造，保证在各种工况状态下长期、安全和连续运行。设备部件的加工采用先进技术，并满足安装、运行和维护的要求。所采用的材料满足技术要求，并且是全新的、高质量的，以使维修降低到最低限度。 1.4.投标人须执行本技术规格书所列标准。如有矛盾时，按较高标准执行。 1.5.投标人对冷却塔及成套设备（包括外购的产品）负有全责。 二、工厂所在地区的气象条件 主导风向： 东南偏南 次主导风向： 西北 年平均气温： 9.3℃ 年最高气温： 39.1℃ 年最低气温： -23.1℃ 年平均降雨量: 392mm 日最大降雨量: 43.6mm 小时最大降雨量: 28.9mm 年平均相对湿度: ＜59% 年平均蒸发量: 1437.7mm 年平均气压: 81993.03Pa 海拔： 1900m 年平均风速: 2.5m/s 第 2 页 最大风速: 12m/s 冻结深度: 120cm 污秽等级： Ⅱ级 抗震设防烈度： 7度 三、主要技术参数 序号 安装位置 设备名称 设备型号 技术性能参数 数量（台） 配用电机 1 空压站 循环水 中高温工业型方型逆流式玻璃钢冷却塔 GFNDP-600 Q=600m³/h；△T≥10℃；τ =28℃ 3 双速电机 2 整流所 循环水 中高温工业型方型逆流式玻璃钢冷却塔 GFNDP-300 Q=300m³/h；△T≥10℃；τ =28℃ 3 双速电机 四、主要技术要求 4.1塔体受力结构： 为钢结构框架，运行平稳且最大振幅小于 0.08mm。所有钢件必须采用三布四油玻璃钢防腐。 4.2围护结构： 聚酯玻璃钢，厚度不小于 4mm。塔体表面光滑美观，材质优良，色彩鲜艳，表面胶衣树脂处理，提高抗紫外线能力，保证维护结构耐老化，强度高，重量轻，耐腐蚀，不龟裂，不褪色。搭接处不允许渗漏水。 4.3风筒： 采用不饱和聚脂玻璃钢材质，空腹加强筋结构，风筒表面喷涂抗紫外线和光氧老化的美国胶衣树脂，风筒表面光滑美观，不龟裂，不褪色（绿色），正常使用寿命达 20年以上，并设有检修爬梯。 4.4风机： 风机转动轴选用不锈钢材质，风机为航天航空工业部保定螺旋桨厂生产，叶片为机...
