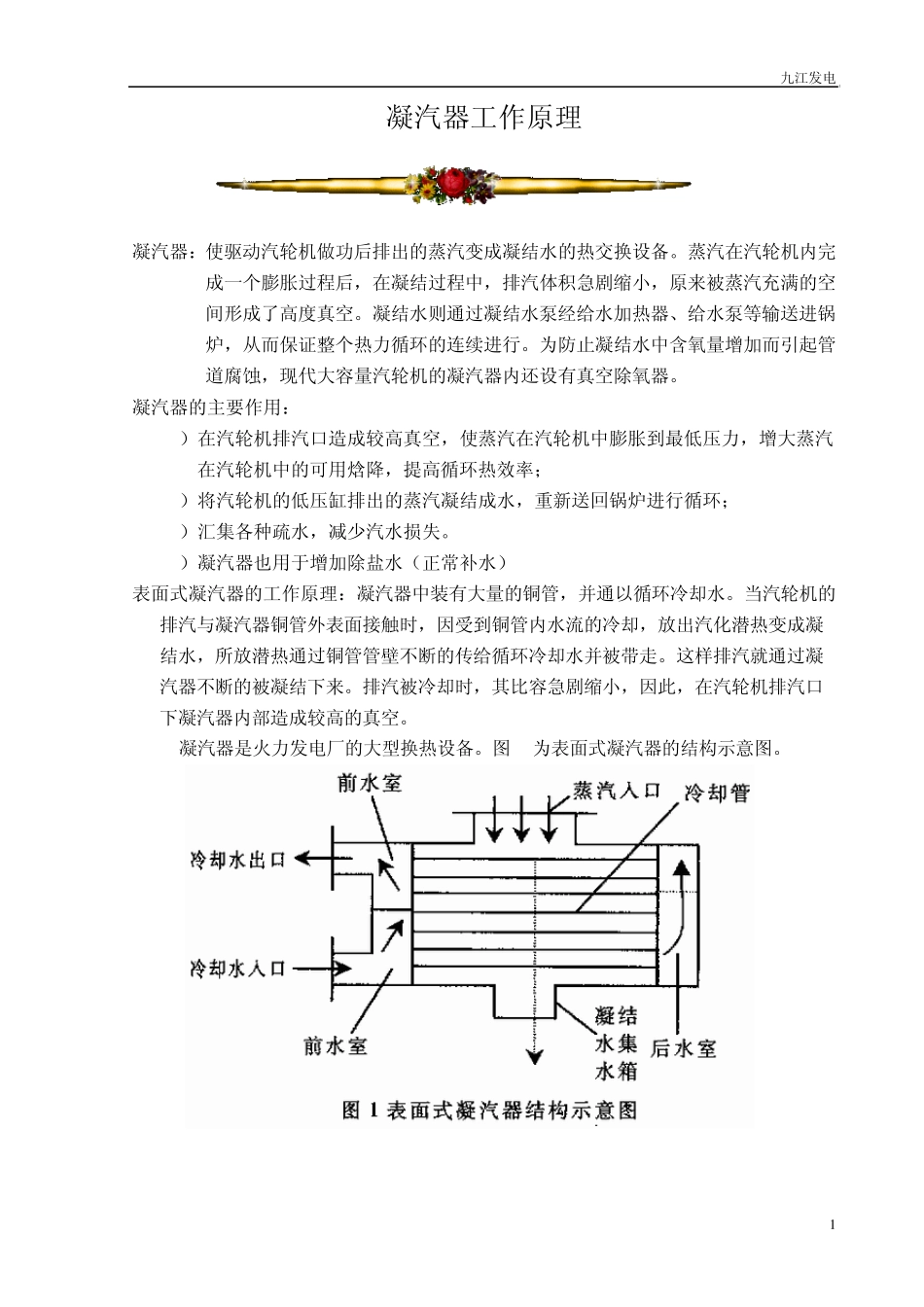

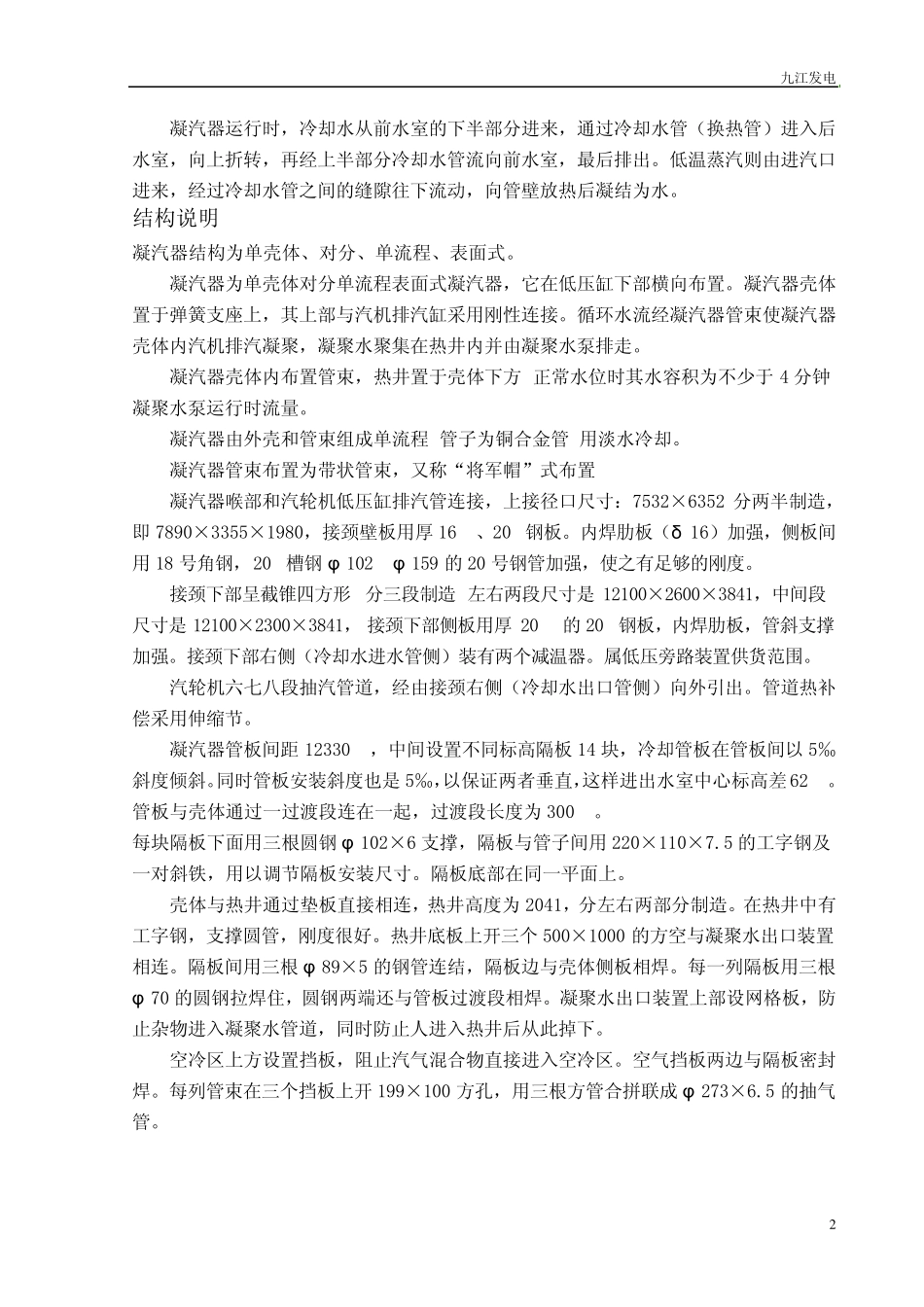

九江发电 1 凝汽器工作原理 凝汽器：使驱动汽轮机做功后排出的蒸汽变成凝结水的热交换设备。蒸汽在汽轮机内完成一个膨胀过程后，在凝结过程中，排汽体积急剧缩小，原来被蒸汽充满的空间形成了高度真空。凝结水则通过凝结水泵经给水加热器、给水泵等输送进锅炉，从而保证整个热力循环的连续进行。为防止凝结水中含氧量增加而引起管道腐蚀，现代大容量汽轮机的凝汽器内还设有真空除氧器。 凝汽器的主要作用： 1）在汽轮机排汽口造成较高真空，使蒸汽在汽轮机中膨胀到最低压力，增大蒸汽在汽轮机中的可用焓降，提高循环热效率； 2）将汽轮机的低压缸排出的蒸汽凝结成水，重新送回锅炉进行循环； 3）汇集各种疏水，减少汽水损失。 4）凝汽器也用于增加除盐水（正常补水） 表面式凝汽器的工作原理：凝汽器中装有大量的铜管，并通以循环冷却水。当汽轮机的排汽与凝汽器铜管外表面接触时，因受到铜管内水流的冷却，放出汽化潜热变成凝结水，所放潜热通过铜管管壁不断的传给循环冷却水并被带走。这样排汽就通过凝汽器不断的被凝结下来。排汽被冷却时，其比容急剧缩小，因此，在汽轮机排汽口下凝汽器内部造成较高的真空。 凝汽器是火力发电厂的大型换热设备。图 1为表面式凝汽器的结构示意图。 九 江 发 电 2 凝 汽 器 运 行 时 ， 冷 却 水 从 前 水 室 的 下 半 部 分 进 来 ， 通 过 冷 却 水 管 （ 换 热 管 ） 进 入 后水 室 ， 向 上 折 转 ， 再 经 上 半 部 分 冷 却 水 管 流 向 前 水 室 ， 最 后 排 出 。 低 温 蒸 汽 则 由 进 汽 口进 来 ， 经 过 冷 却 水 管 之 间 的 缝 隙 往 下 流 动 ， 向 管 壁 放 热 后 凝 结 为 水 。 结 构 说 明 凝 汽 器 结 构 为 单 壳 体 、 对 分 、 单 流 程 、 表 面 式 。 凝 汽 器 为 单 壳 体 对 分 单 流 程 表 面 式 凝 汽 器 ， 它 在 低 压 缸 下 部 横 向 布 置 。 凝 汽 器 壳 体置 于 弹 簧 支 座 上 ， 其 上 部 与 汽 机 排 汽 缸 采 用 刚 性 连 接 。 循 环 水 流 经 凝 汽 器 管 束 使 凝 汽 器壳 体 内 汽 机 排 汽 凝 聚 ， 凝 聚 水 聚 集 在 热 井 内 并 由 凝 聚 水 泵 排 走 。 凝 汽 器 壳 体 内 布 置 管 束 ，...
