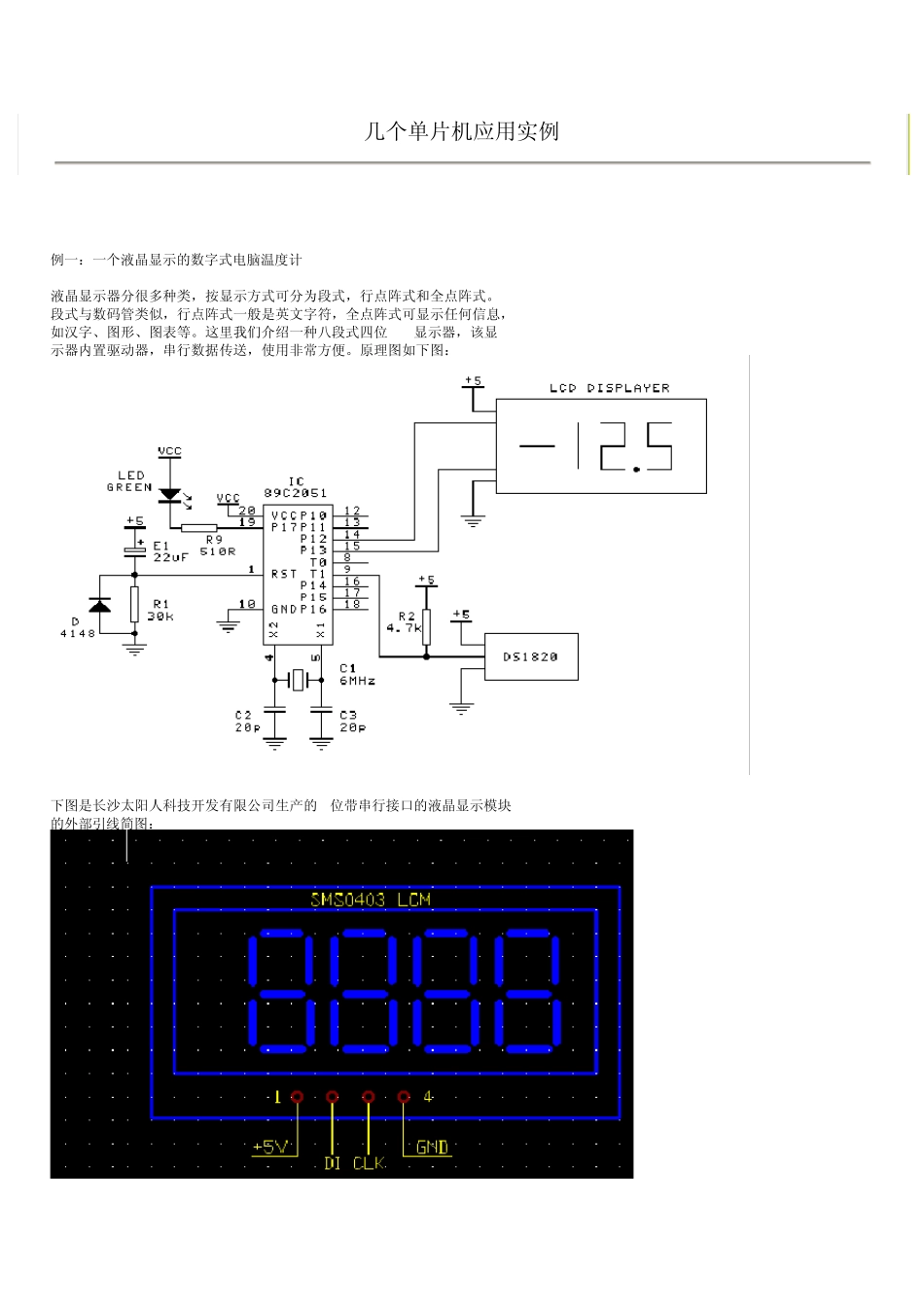

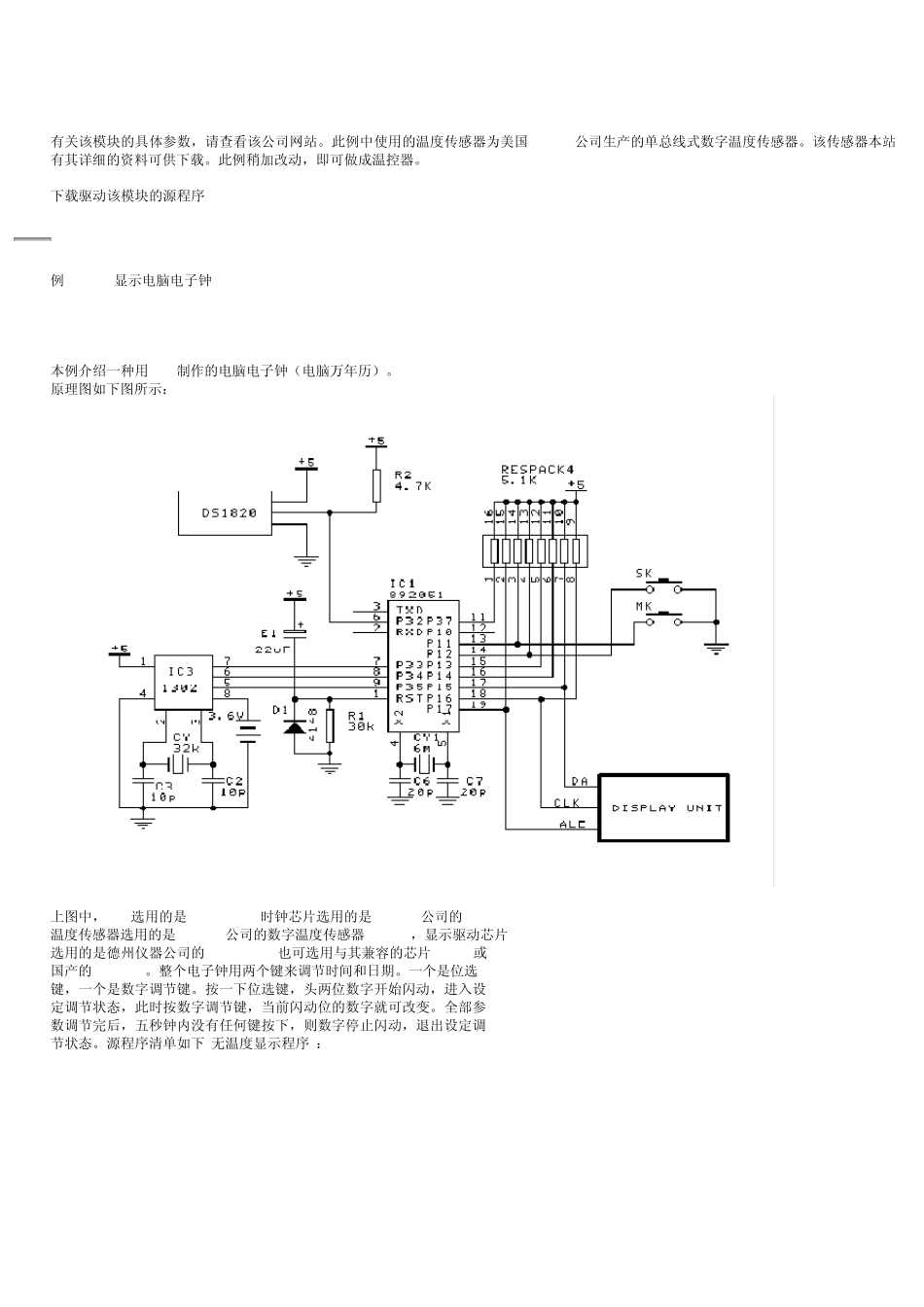

几个单片机应用实例 例一：一个液晶显示的数字式电脑温度计 液晶显示器分很多种类，按显示方式可分为段式，行点阵式和全点阵式。 段式与数码管类似，行点阵式一般是英文字符，全点阵式可显示任何信息， 如汉字、图形、图表等。这里我们介绍一种八段式四位LCD显示器，该显 示器内置驱动器，串行数据传送，使用非常方便。原理图如下图： 下图是长沙太阳人科技开发有限公司生产的4位带串行接口的液晶显示模块 SMS0403 的外部引线简图： 有关该模块的具体参数，请查看该公司网站。此例中使用的温度传感器为美国DALLAS公司生产的单总线式数字温度传感器。该传感器本站有其详细的资料可供下载。此例稍加改动，即可做成温控器。 下载驱动该模块的源程序 LCD.PLM 例 2: LED显示电脑电子钟 本例介绍一种用 LED制作的电脑电子钟（电脑万年历）。 原理图如下图所示： 上图中，CPU选用的是 AT89C2051,时钟芯片选用的是 Dallas公司的DS1302, 温度传感器选用的是 Dallas公司的数字温度传感器 DS1820，显示驱动芯片 选用的是德州仪器公司的TPIC6B595,也可选用与其兼容的芯片 NC595或 国产的AMT9595。整个电子钟用两个键来调节时间和日期。一个是位选 键，一个是数字调节键。按一下位选键，头两位数字开始闪动，进入设 定调节状态，此时按数字调节键，当前闪动位的数字就可改变。全部参 数调节完后，五秒钟内没有任何键按下，则数字停止闪动，退出设定调 节状态。源程序清单如下(无温度显示程序)： start:do; $include(reg51.dcl) declare (sclk,io,rst) bit at (0b3h) register; /* p33,p34,p35 */ declare (command,data,n,temp1,num) byte; declare a(9) byte; declare ab(6) byte; declare aco(11) byte constant (0fdh,60h,0dah,0f2h,66h,0b6h,0beh, 0e0h,0feh,0f6h,00h); declare week(11) byte constant (0edh,028h,0dch,7ch,39h,75h,0f5h, 2ch,0fdh,7dh,00h); declare da literally 'p15',clk literally 'p16',ale literally 'p17', mk literally 'p11',sk literally 'p12'; clear:procedure; sclk=0;io=0;rst=0; end clear; send1302:procedure(comm); declare (i,comm) byte; do i=0 to 7; comm=scr(comm,1); io=cy; call time(1); sclk=0; call time(1); sclk=1; end; end send1302; wbyt1:procedure(com,dat);/*字节写过程*/ declare (com,dat)...
