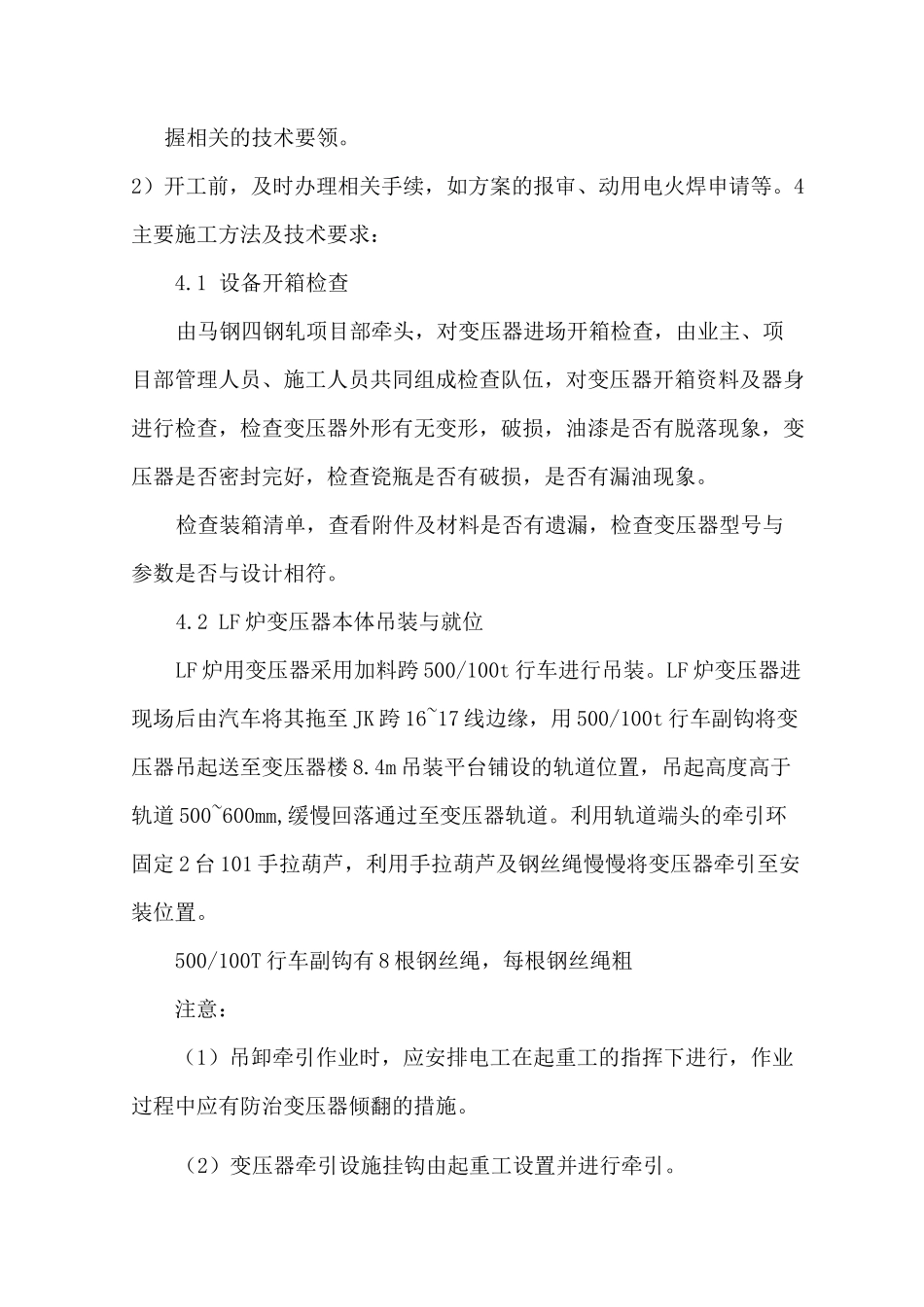

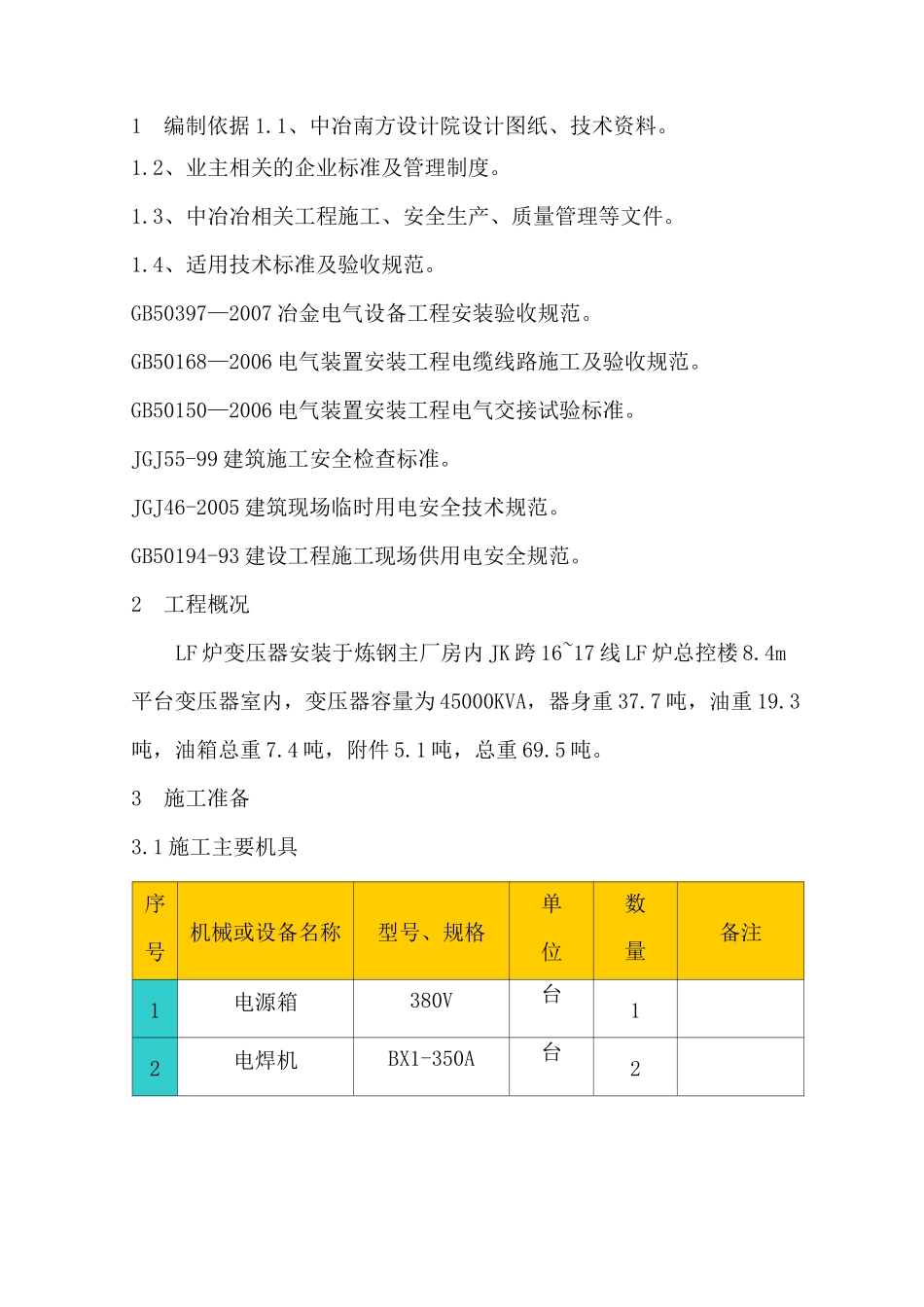

1编制依据 1.1、中冶南方设计院设计图纸、技术资料。1.2、业主相关的企业标准及管理制度。1.3、中冶冶相关工程施工、安全生产、质量管理等文件。1.4、适用技术标准及验收规范。GB50397—2007 冶金电气设备工程安装验收规范。GB50168—2006 电气装置安装工程电缆线路施工及验收规范。GB50150—2006 电气装置安装工程电气交接试验标准。JGJ55-99 建筑施工安全检查标准。JGJ46-2005 建筑现场临时用电安全技术规范。GB50194-93 建设工程施工现场供用电安全规范。2工程概况LF 炉变压器安装于炼钢主厂房内 JK 跨 16~17 线 LF 炉总控楼 8.4m平台变压器室内，变压器容量为 45000KVA，器身重 37.7 吨，油重 19.3吨，油箱总重 7.4 吨，附件 5.1 吨，总重 69.5 吨。3施工准备3.1 施工主要机具序号机械或设备名称型号、规格单位数量备注1电源箱380V台12电焊机BX1-350A台23磨光机①125mm台24对讲机台35钢丝绳O11.5~O17.5付46钢丝绳①48.5付27卡扣3t只48卡扣10t只49手动葫芦10t台210手动葫芦3t台211千斤顶50t台212太阳灯台213真空滤油机台13.2 人员安排管理人员：3 人起重工：3 人安装电工：5 人调试电工：3 人电焊工：3人壮工：5 人 3.3 施工技术准备：1)遵循项目经理部“力创精品、服务永远”的宗旨，技术人员从施工准备的图纸自审、会审到施工方案编制、技术交底均要严谨、仔细。对现场作业人员进行书面技术、安全交底，根据施工内容带领相关施工人员对现场仔细勘查和熟悉四钢轧对此工程各项规章制度，掌握相关的技术要领。2）开工前，及时办理相关手续，如方案的报审、动用电火焊申请等。4主要施工方法及技术要求：4.1 设备开箱检查由马钢四钢轧项目部牵头，对变压器进场开箱检查，由业主、项目部管理人员、施工人员共同组成检查队伍，对变压器开箱资料及器身进行检查，检查变压器外形有无变形，破损，油漆是否有脱落现象，变压器是否密封完好，检查瓷瓶是否有破损，是否有漏油现象。检查装箱清单，查看附件及材料是否有遗漏，检查变压器型号与参数是否与设计相符。4.2 LF 炉变压器本体吊装与就位LF 炉用变压器采用加料跨 500/100t 行车进行吊装。LF 炉变压器进现场后由汽车将其拖至 JK 跨 16~17 线边缘，用 500/100t 行车副钩将变压器吊起送至变压器楼 8.4m 吊装平台铺设的轨道位置，吊起高度高于轨道 500~600mm,缓慢回落通过至变压器轨道。利用轨道端头的牵引环固定 2 台 101 手拉葫芦，利用手拉葫...
