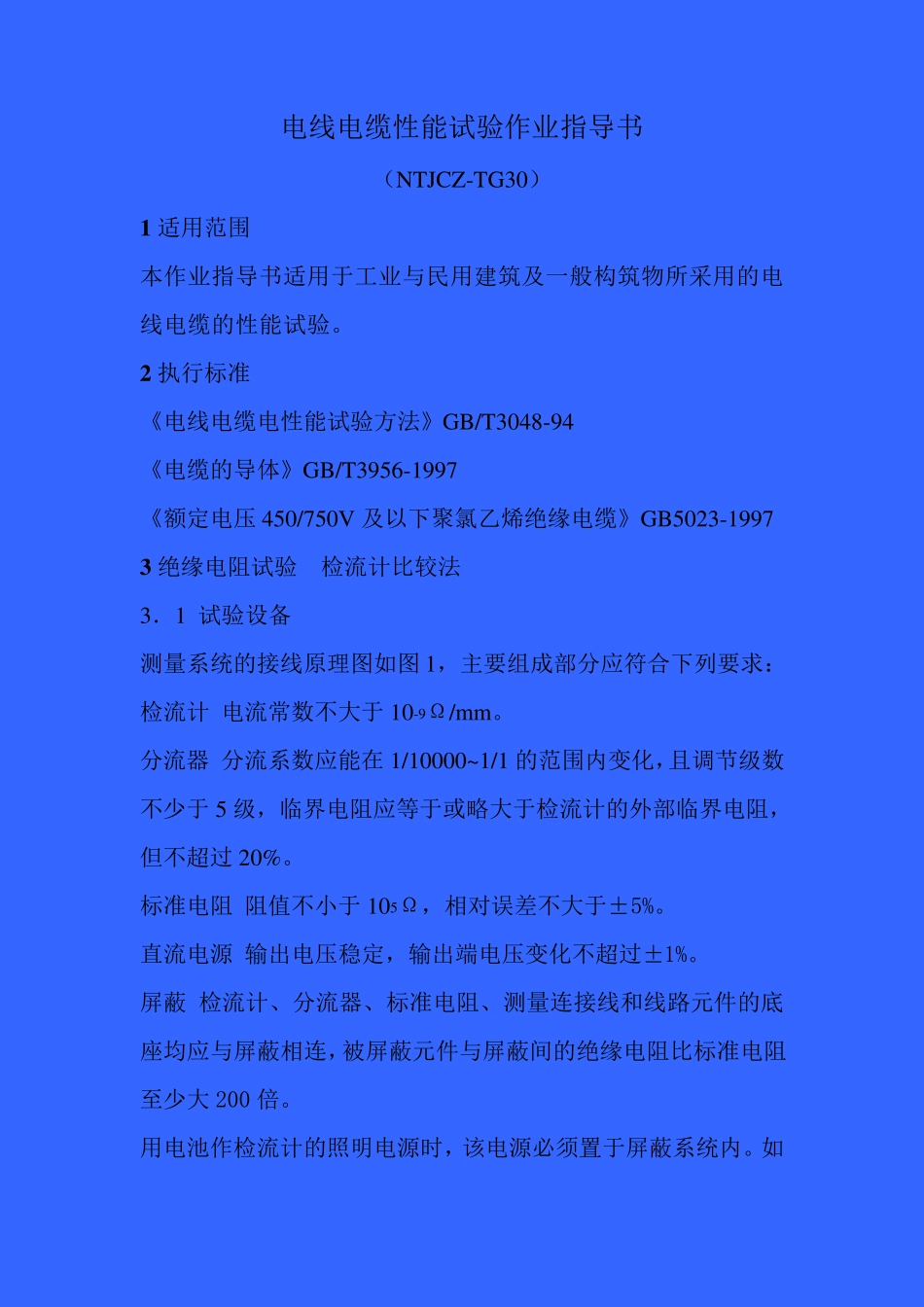

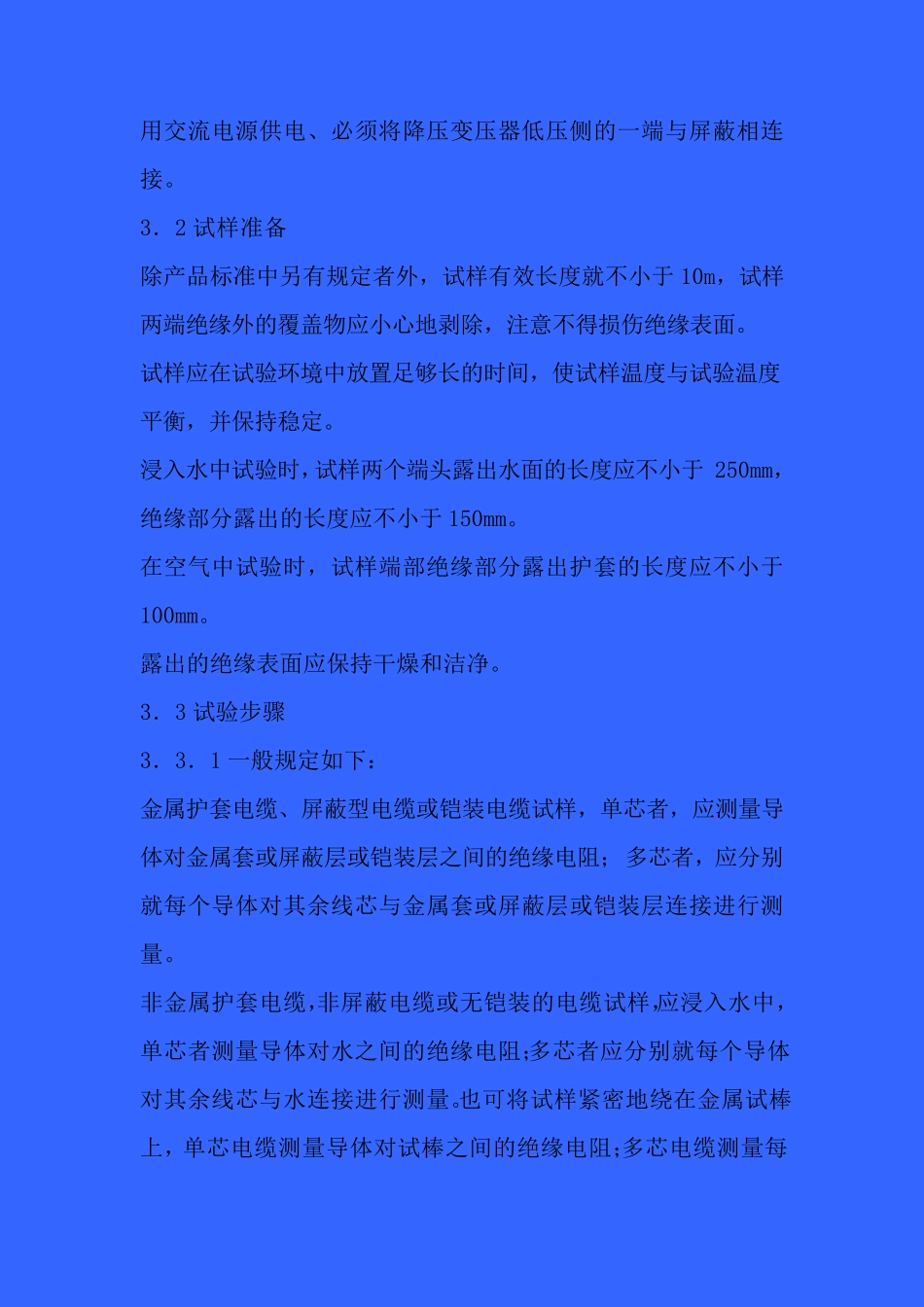

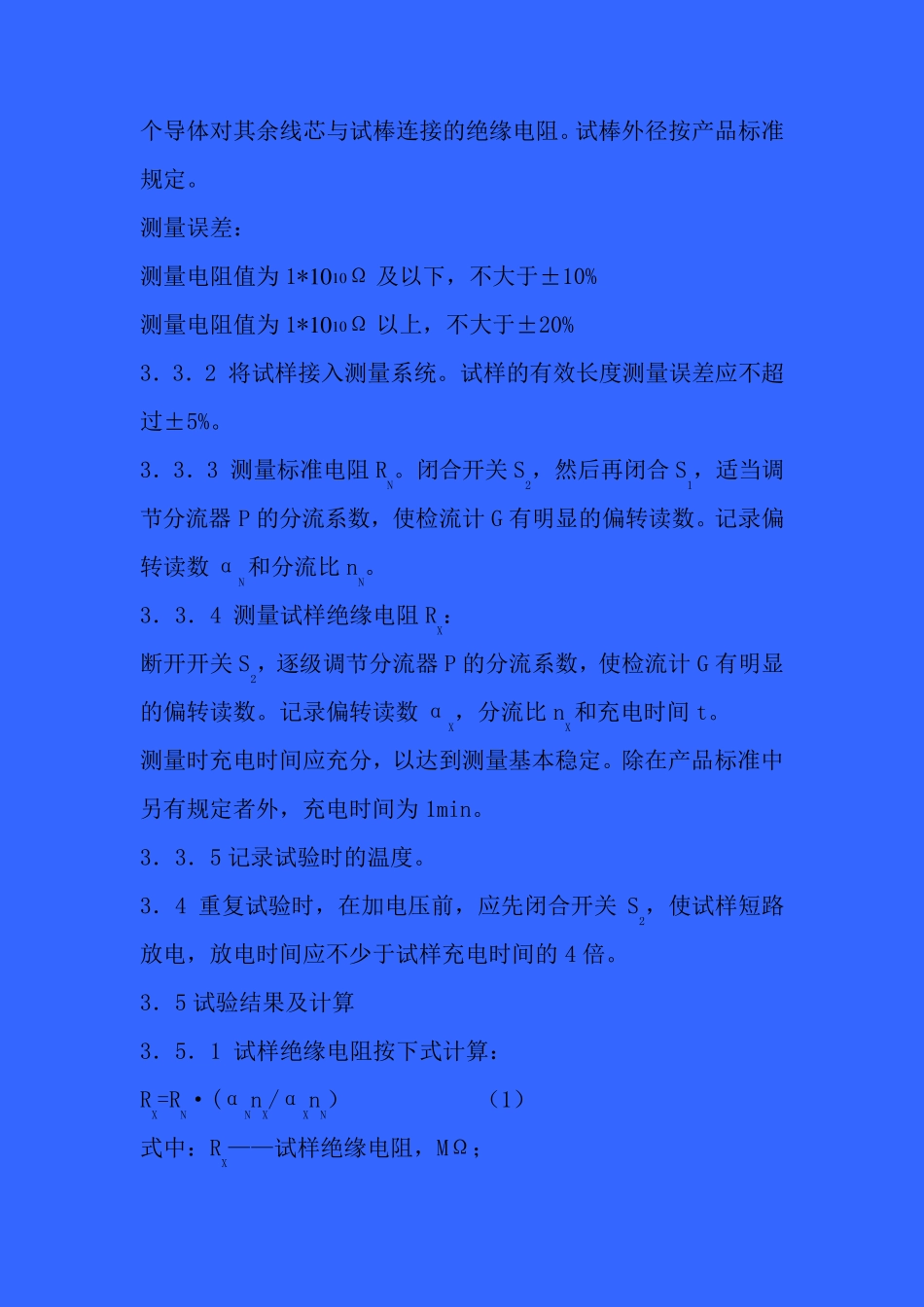

电线电缆性能试验作业指导书 （NTJCZ-TG30） 1 适用范围 本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。 2 执行标准 《电线电缆电性能试验方法》GB/T3048-94 《电缆的导体》GB/T3956-1997 《额定电压450/750V 及以下聚氯乙烯绝缘电缆》GB5023-1997 3 绝缘电阻试验 检流计比较法 3．1 试验设备 测量系统的接线原理图如图1，主要组成部分应符合下列要求： 检流计 电流常数不大于10-9Ω/mm。 分流器 分流系数应能在1/10000~1/1 的范围内变化，且调节级数不少于5 级，临界电阻应等于或略大于检流计的外部临界电阻，但不超过20%。 标准电阻 阻值不小于105Ω，相对误差不大于±5%。 直流电源 输出电压稳定，输出端电压变化不超过±1%。 屏蔽 检流计、分流器、标准电阻、测量连接线和线路元件的底座均应与屏蔽相连，被屏蔽元件与屏蔽间的绝缘电阻比标准电阻至少大200 倍。 用电池作检流计的照明电源时，该电源必须置于屏蔽系统内。如用交流电源供电、必须将降压变压器低压侧的一端与屏蔽相连接。 3．2 试样准备 除产品标准中另有规定者外，试样有效长度就不小于10m，试样两端绝缘外的覆盖物应小心地剥除，注意不得损伤绝缘表面。 试样应在试验环境中放置足够长的时间，使试样温度与试验温度平衡，并保持稳定。 浸入水中试验时，试样两个端头露出水面的长度应不小于250mm，绝缘部分露出的长度应不小于150mm。 在空气中试验时，试样端部绝缘部分露出护套的长度应不小于100mm。 露出的绝缘表面应保持干燥和洁净。 3．3 试验步骤 3．3．1 一般规定如下： 金属护套电缆、屏蔽型电缆或铠装电缆试样，单芯者，应测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻；多芯者，应分别就每个导体对其余线芯与金属套或屏蔽层或铠装层连接进行测量。 非金属护套电缆，非屏蔽电缆或无铠装的电缆试样，应浸入水中，单芯者测量导体对水之间的绝缘电阻；多芯者应分别就每个导体对其余线芯与水连接进行测量。也可将试样紧密地绕在金属试棒上，单芯电缆测量导体对试棒之间的绝缘电阻；多芯电缆测量每个导体对其余线芯与试棒连接的绝缘电阻。试棒外径按产品标准规定。 测量误差： 测量电阻值为1*1010Ω及以下，不大于±10% 测量电阻值为1*1010Ω以上，不大于±20% 3．3．2 将试样接入测量系统。试样的有效长度测量误差应不超过±5%。 3．3．3 测量标准电阻RN。闭合开关S2，然后再闭合S1，适当调...
