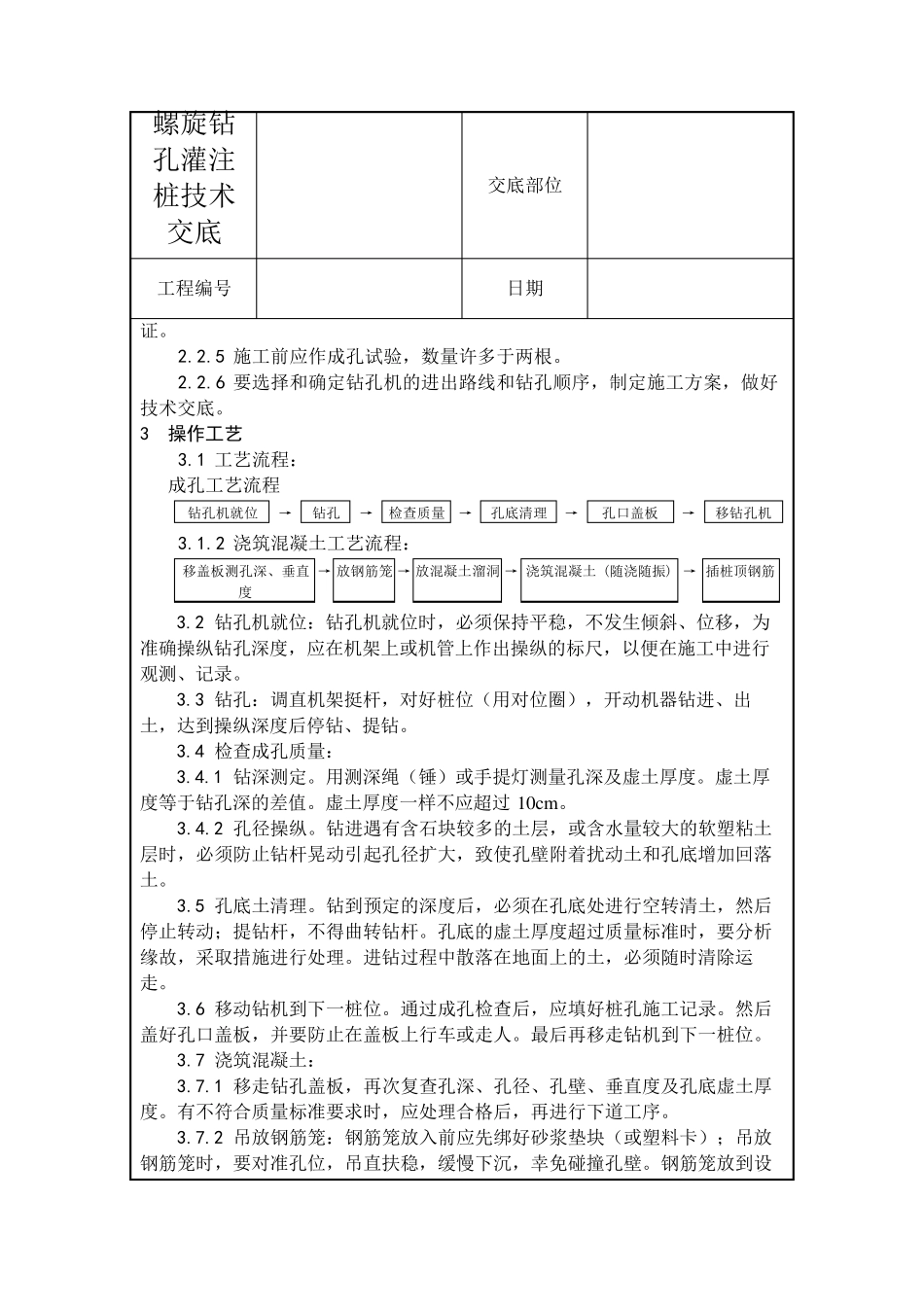

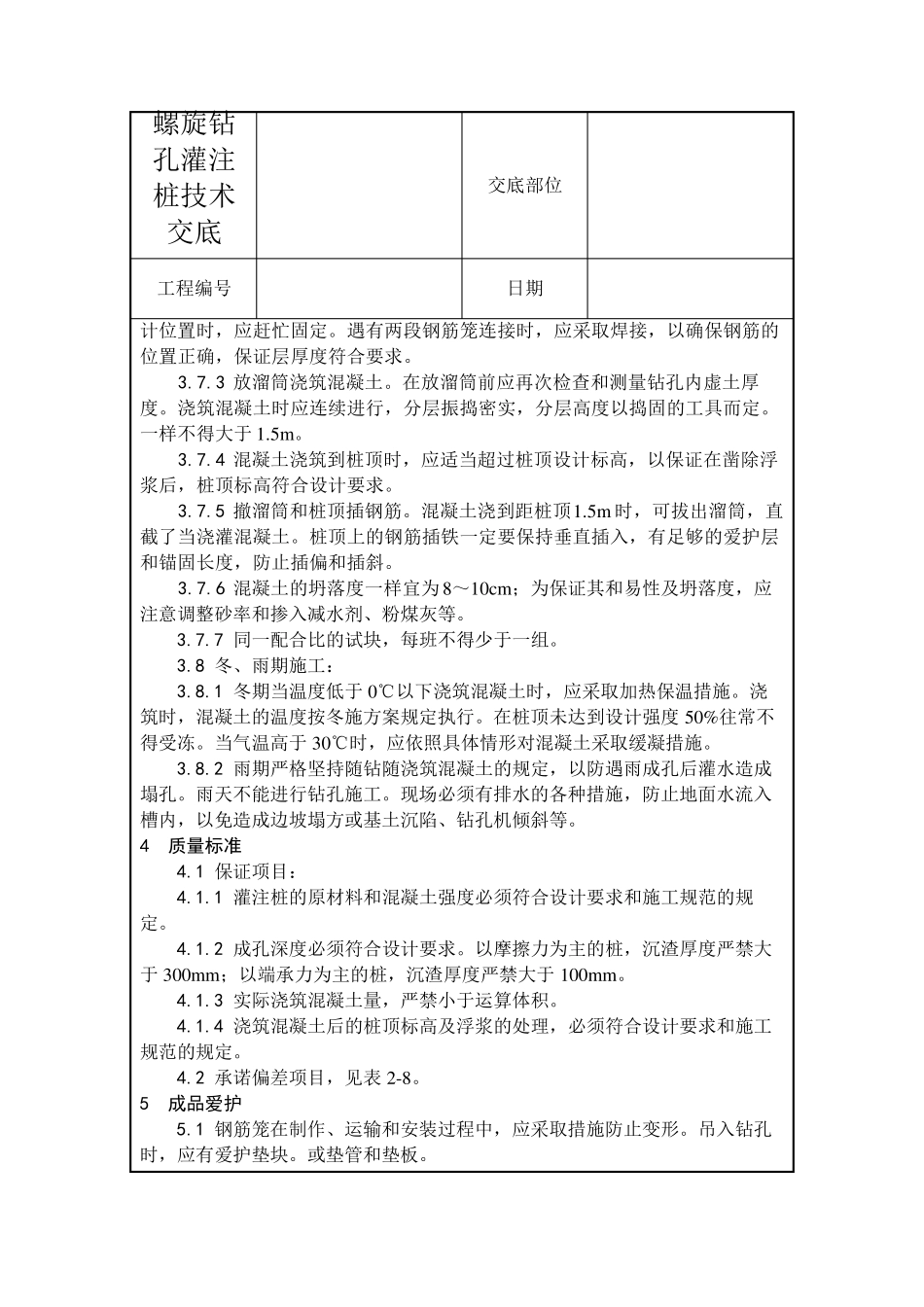

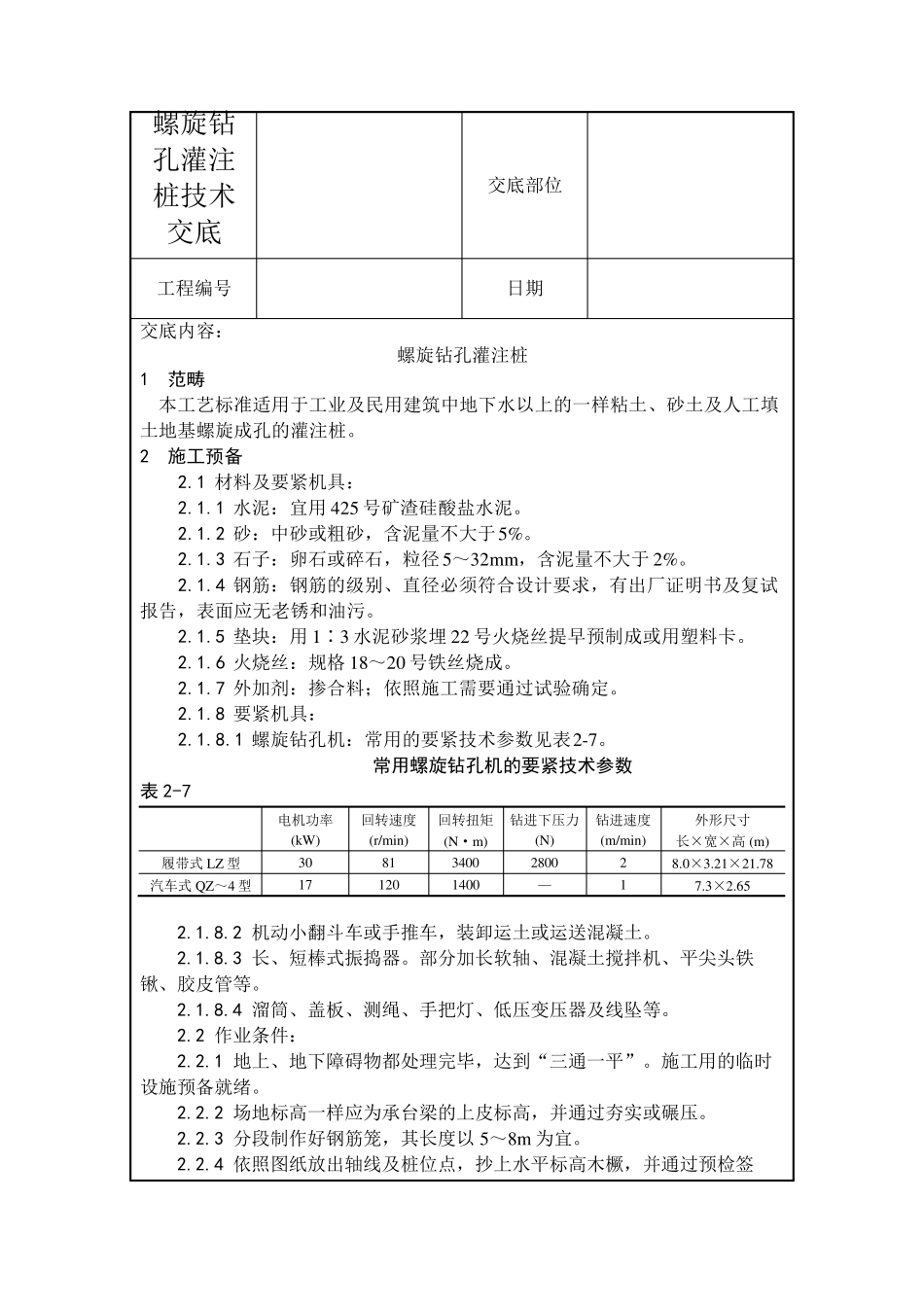

螺旋钻孔灌注桩技术交底 交底部位 工程编号 日期 交底内容： 螺旋钻孔灌注桩 1 范畴 本工艺标准适用于工业及民用建筑中地下水以上的一样粘土、砂土及人工填土地基螺旋成孔的灌注桩。 2 施工预备 2.1 材料及要紧机具： 2.1.1 水泥：宜用425 号矿渣硅酸盐水泥。 2.1.2 砂：中砂或粗砂，含泥量不大于5%。 2.1.3 石子：卵石或碎石，粒径5～32mm，含泥量不大于2%。 2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。 2.1.5 垫块：用1∶3 水泥砂浆埋22 号火烧丝提早预制成或用塑料卡。 2.1.6 火烧丝：规格18～20 号铁丝烧成。 2.1.7 外加剂：掺合料；依照施工需要通过试验确定。 2.1.8 要紧机具： 2.1.8.1 螺旋钻孔机：常用的要紧技术参数见表2-7。 常用螺旋钻孔机的要紧技术参数 表2-7 电机功率 (kW) 回转速度 (r/min) 回转扭矩 (N·m) 钻进下压力 (N) 钻进速度 (m/min) 外形尺寸 长×宽×高 (m) 履带式LZ 型 30 81 3400 2800 2 8.0×3.21×21.78 汽车式QZ～4 型 17 120 1400 — 1 7.3×2.65 2.1.8.2 机动小翻斗车或手推车，装卸运土或运送混凝土。 2.1.8.3 长、短棒式振捣器。部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.1.8.4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。 2.2 作业条件： 2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施预备就绪。 2.2.2 场地标高一样应为承台梁的上皮标高，并通过夯实或碾压。 2.2.3 分段制作好钢筋笼，其长度以5～8m 为宜。 2.2.4 依照图纸放出轴线及桩位点，抄上水平标高木橛，并通过预检签螺旋钻孔灌注桩技术交底 交底部位 工程编号 日期 证。 2.2.5 施工前应作成孔试验，数量许多于两根。 2.2.6 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。 3 操作工艺 3.1 工艺流程： 成孔工艺流程 钻孔机就位 → 钻孔 → 检查质量 → 孔底清理 → 孔口盖板 → 移钻孔机 3.1.2 浇筑混凝土工艺流程： 移盖板测孔深、垂直度 → 放钢筋笼 → 放混凝土溜洞 → 浇筑混凝土 (随浇随振) → 插桩顶钢筋 3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确操纵钻孔深度，应在机架上或机管上作出操纵的标尺，以便在施工中进行观测、记录。 3.3 钻孔：调直机架挺杆，对好...
