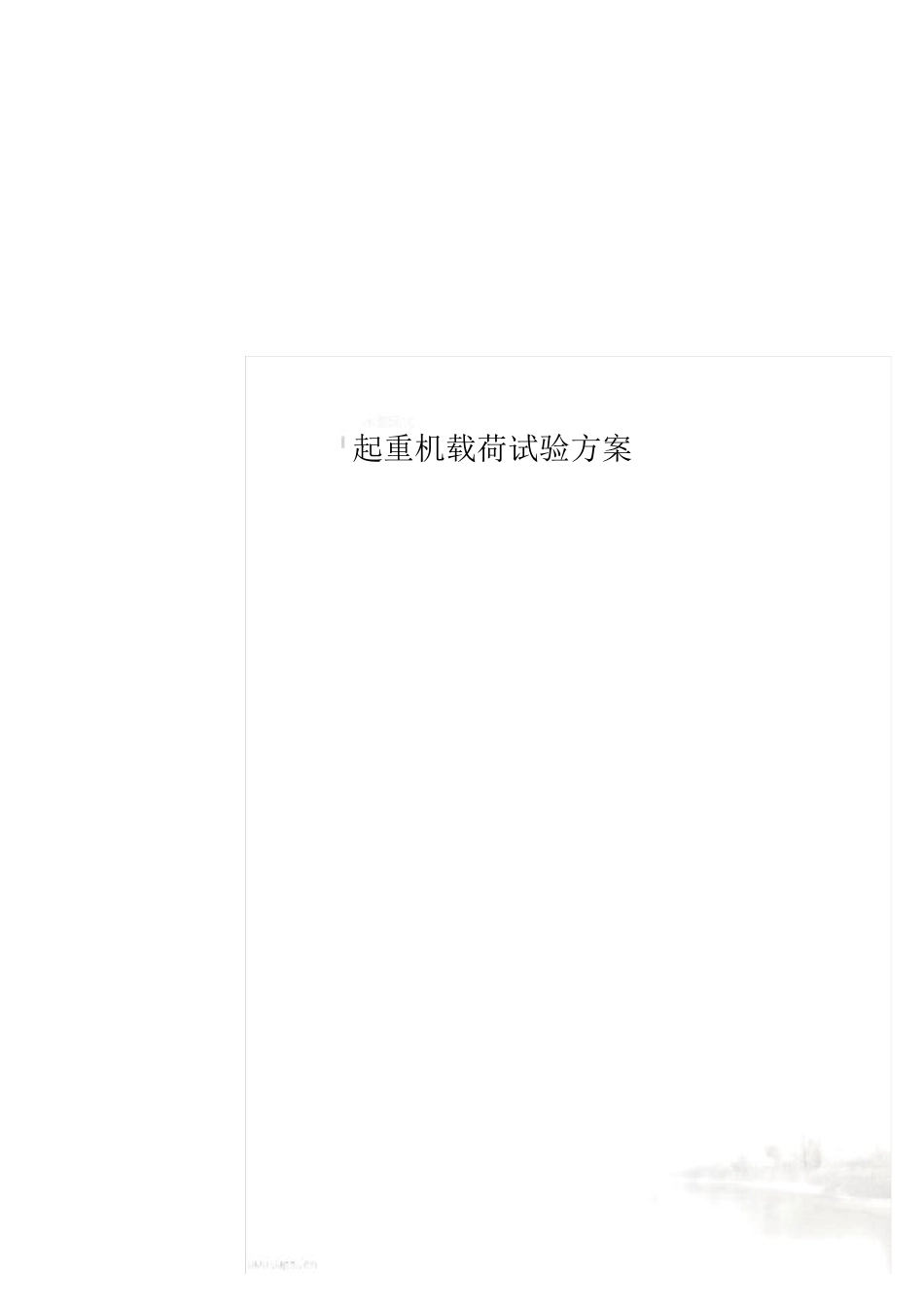

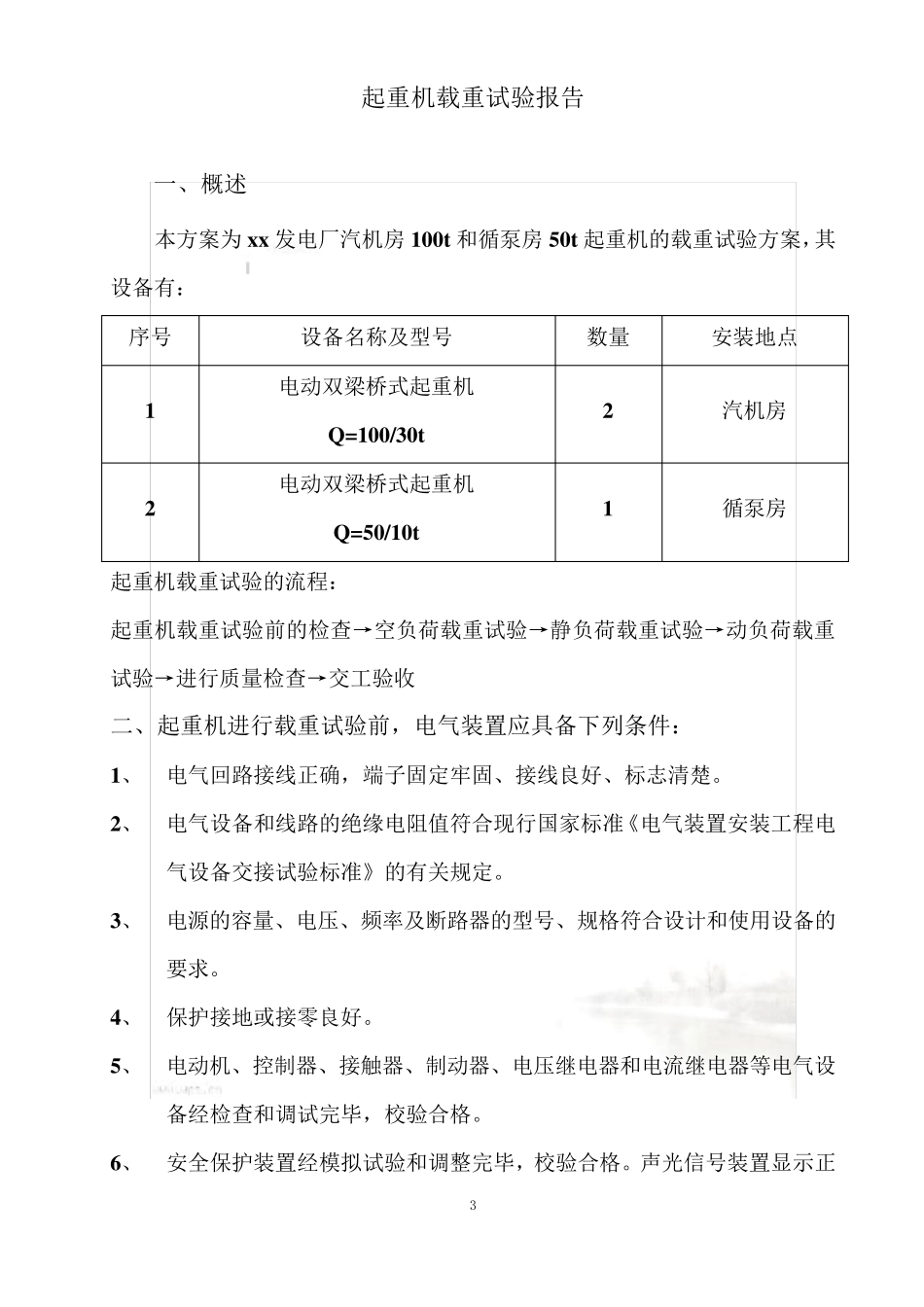

起重机载荷试验方案 起重机载荷试验方案 3 起重机载重试验报告 一、概述 本方案为xx 发电厂汽机房100t 和循泵房50t 起重机的载重试验方案，其设备有： 序号 设备名称及型号 数量 安装地点 1 电动双梁桥式起重机 Q=100/30t 2 汽机房 2 电动双梁桥式起重机 Q=50/10t 1 循泵房 起重机载重试验的流程： 起重机载重试验前的检查→空负荷载重试验→静负荷载重试验→动负荷载重试验→进行质量检查→交工验收 二、起重机进行载重试验前，电气装置应具备下列条件： 1、 电气回路接线正确，端子固定牢固、接线良好、标志清楚。 2、 电气设备和线路的绝缘电阻值符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定。 3、 电源的容量、电压、频率及断路器的型号、规格符合设计和使用设备的要求。 4、 保护接地或接零良好。 5、 电动机、控制器、接触器、制动器、电压继电器和电流继电器等电气设备经检查和调试完毕，校验合格。 6、 安全保护装置经模拟试验和调整完毕，校验合格。声光信号装置显示正 4 确、清晰可靠。 A、 无负荷载重试验 应符合下列要求： 1、 操纵机构操作的方向与起重机各机构的运行方向，应符合要求。 2、 分别开动各机构的电动机，运转应正常。 3、 各安全保护装置和制动器的动作，应准确可靠。 4、 配电屏、柜和电动机、控制器等电气设备，应工作正常。 5、 各运行和起升机构沿全程至少往返三次，应无异常现象。 6、 电机传动的运行机构和起升机构运转方向正确，起动和停止应同步。 7、 电气设备应工作正常，其中必须特别注意限位开关、安全开关和紧急开关的工作可靠性。 B、 静负荷试验 电气装置应符合下列要求： 1、 逐级增加到额定负荷，分别做起吊试验，电气装置均应正常。 2、 当起吊到1.25 倍的额定负荷距地面高度为100~200mm 处，悬空时间不得小于10min，电气装置应无异常现象。 C、动负荷试运时，电气装置应符合下列要求： 1、按操作规程进行控制，加速度、减速度应符合产品标准和技术文件的规定。 2、各机构的运负荷载重试验，应在1.1 倍额定负荷下分别进行，在整个试验过程中，电气装置均应工作正常，并应测取各电动机的运行电流。 三、起重机载重试验前，应按下列要求进行准备和检查： 1、 电气系统、安全联锁装置、制动器、控制器、照明和信号系统等安装应符合要求，其动作应灵敏和准确。 5 2、 钢丝绳端的固定及其在吊钩、取...
