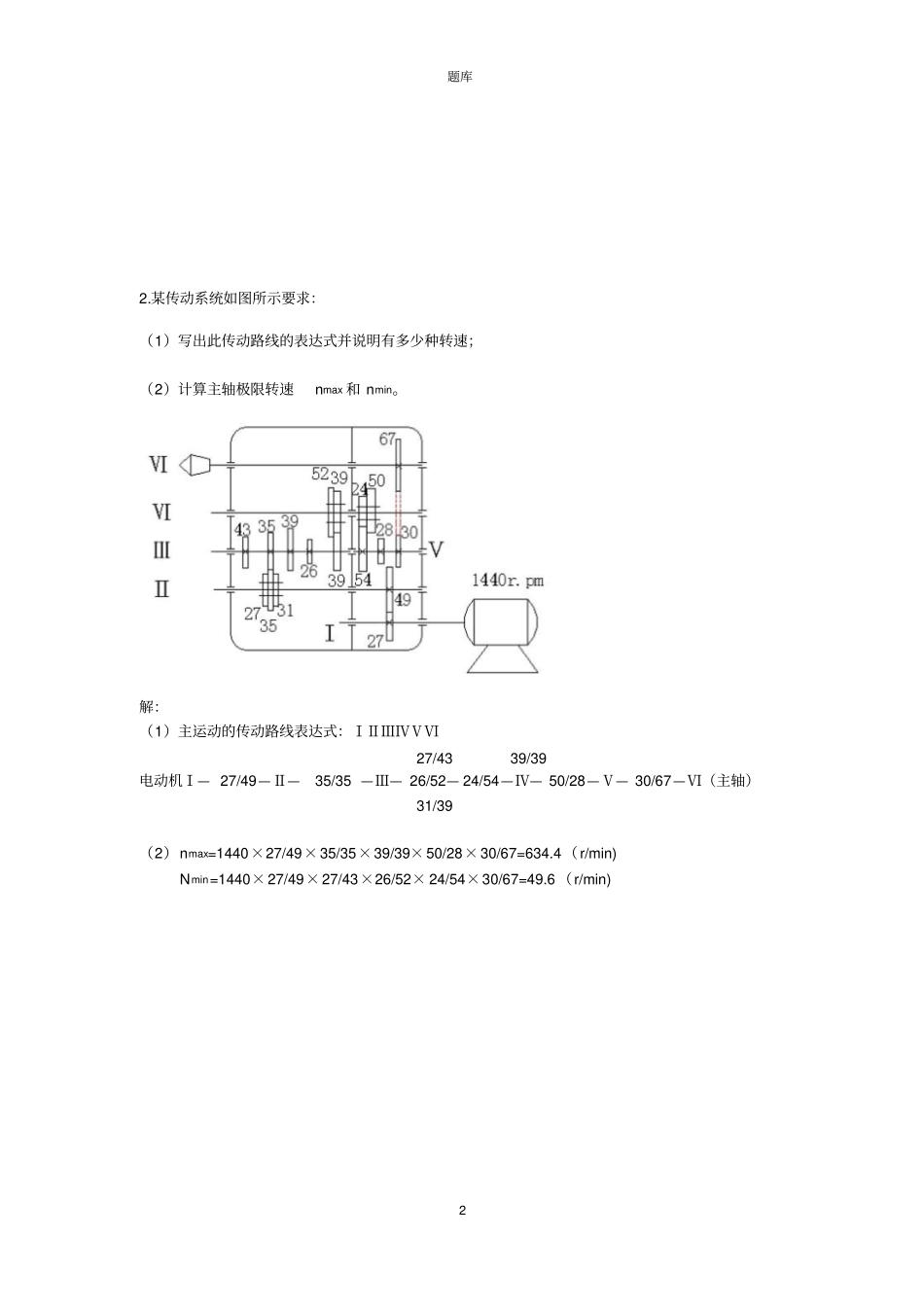

题库1 广东海洋大学金属切削机床重点题库之计算题部分(17 道) 1.如图所示传动系统，试计算：1)轴 A 的转速（ r/min) ；2)轴 A 转 1 转时，轴 B 转过的转数；3)轴 B 转 1 转时，螺母C 移动的距离。解：1）轴 A 的转速：nA=1440×5/22× 23/23×20/20×20/80=81.8（r/min) 2）轴 A 转 1 转时，轴 B 转过的转数：nB=1440×5/22×35/30×30/50×24/40×1/84=1.7（r/min)则轴 B 在轴 A 转 1 转时转过的转数为：N=81.8/1.7=48 （r) 3）轴 B 转 1 转时，螺母C 移动的距离为：Lc=1440 ×5/22×35/30× 30/50×2/20×10×1/84=4.77(mm) 题库2 2.某传动系统如图所示要求：（1）写出此传动路线的表达式并说明有多少种转速；（2）计算主轴极限转速nmax 和 nmin。解：（1）主运动的传动路线表达式：ⅠⅡⅢⅣⅤⅥ27/43 39/39 电动机Ⅰ— 27/49—Ⅱ—35/35 —Ⅲ— 26/52— 24/54—Ⅳ— 50/28—Ⅴ— 30/67—Ⅵ（主轴）31/39 （2）nmax=1440×27/49×35/35×39/39×50/28×30/67=634.4（r/min) Nmin=1440×27/49×27/43×26/52× 24/54×30/67=49.6 （r/min) 题库3 3.按图所示传动系统作下列各题：1、写出传动路线表达式；2、分析主轴的转速级数；3、计算主轴的最高最低转速。（注：图中M1 为齿轮式离合器）解：对于 a）：传动路线表达式：电动机—Ⅰ—Ⅱ—Ⅲ—Ⅳ—Ⅴ—Ⅵ（主轴）主轴的转速级数：3×3×2=18 级主轴的最高转速：n max =1430×90/150×36/22×42/26×178/200× 27/63=865.08r/min 主轴的最低转速：n min =1430×90/150×17/42×22/45× 178/200×27/63×17/58=18.98r/min 对于 b）：传动路线表达式：电动机—Ⅰ—Ⅱ—Ⅲ（主轴）主轴的转速级数：3×4=12 级主轴的最高转速：n max =1440×100/325×40/58× 61/37=503.8r/min 主轴的最低转速：n min =1440×100/325×26/72×37/61×37/61×17/81=12.35r/min 题库4 4.如图利用下图的传动系统，加工L=4mm 螺纹，试选择挂轮a.b.c.d 的齿轮（挂轮齿数应为5 的倍数）解：由图可知：36/24×24/40×a/b×c/d×6=4 3/2×5/8×a/b×c/d=2/3 a/b×c/d=20/45 ×40/25 得： a=20，b=45， c=40，d=25；题库5 5.某立式钻床的主传动系统如图所示要求：1、列出传动路线表达式；2、列出传动链运动的平衡式；3、计算主轴的最大转速。解：1）传动路线表达式：27/55 17/68 电机（ 1440）—Ⅰ— 140/170—Ⅱ— 34/48—Ⅲ...
