012-设备及管道涂色管理制度VIP免费

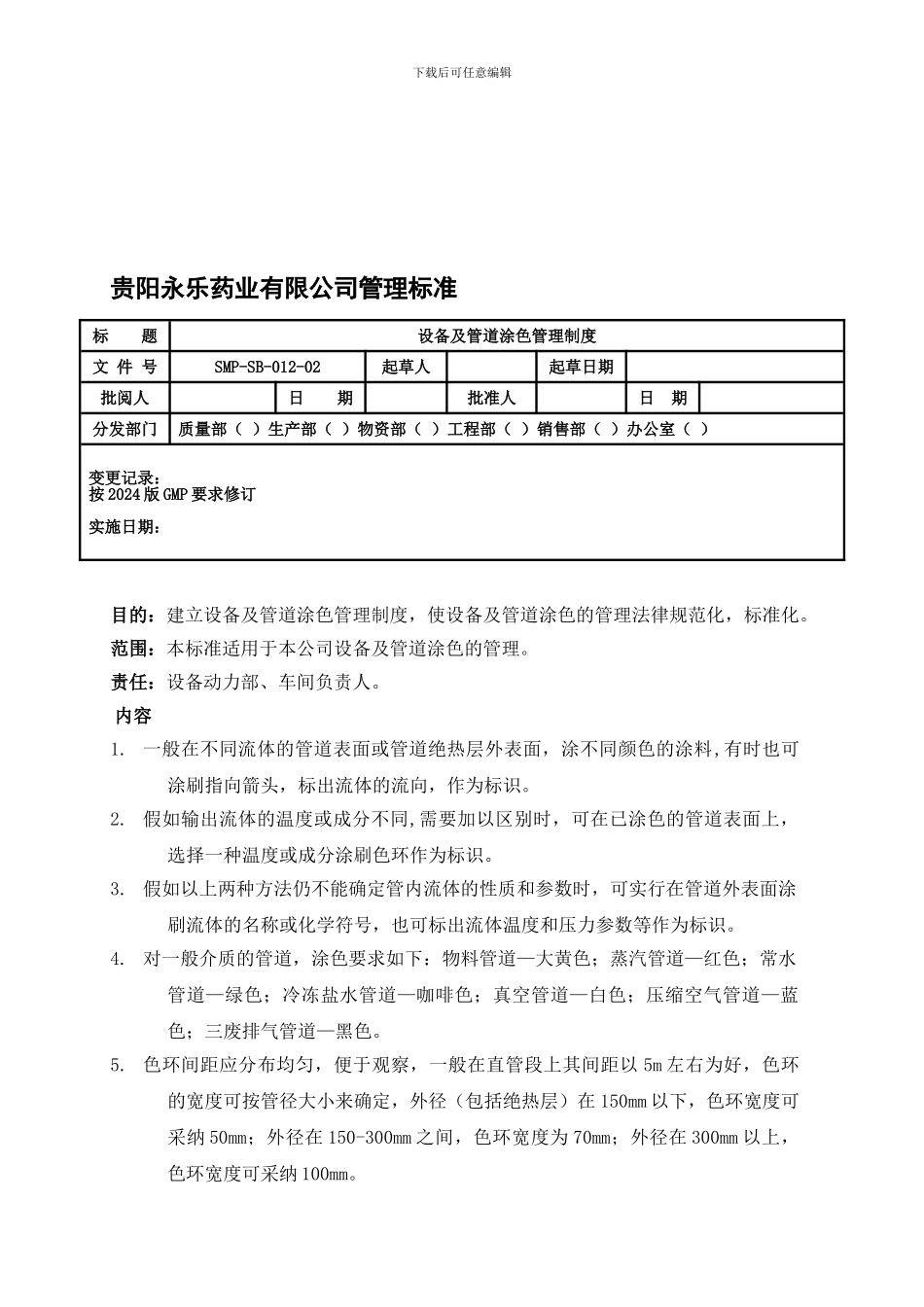

012-设备及管道涂色管理制度_第1页
1/9

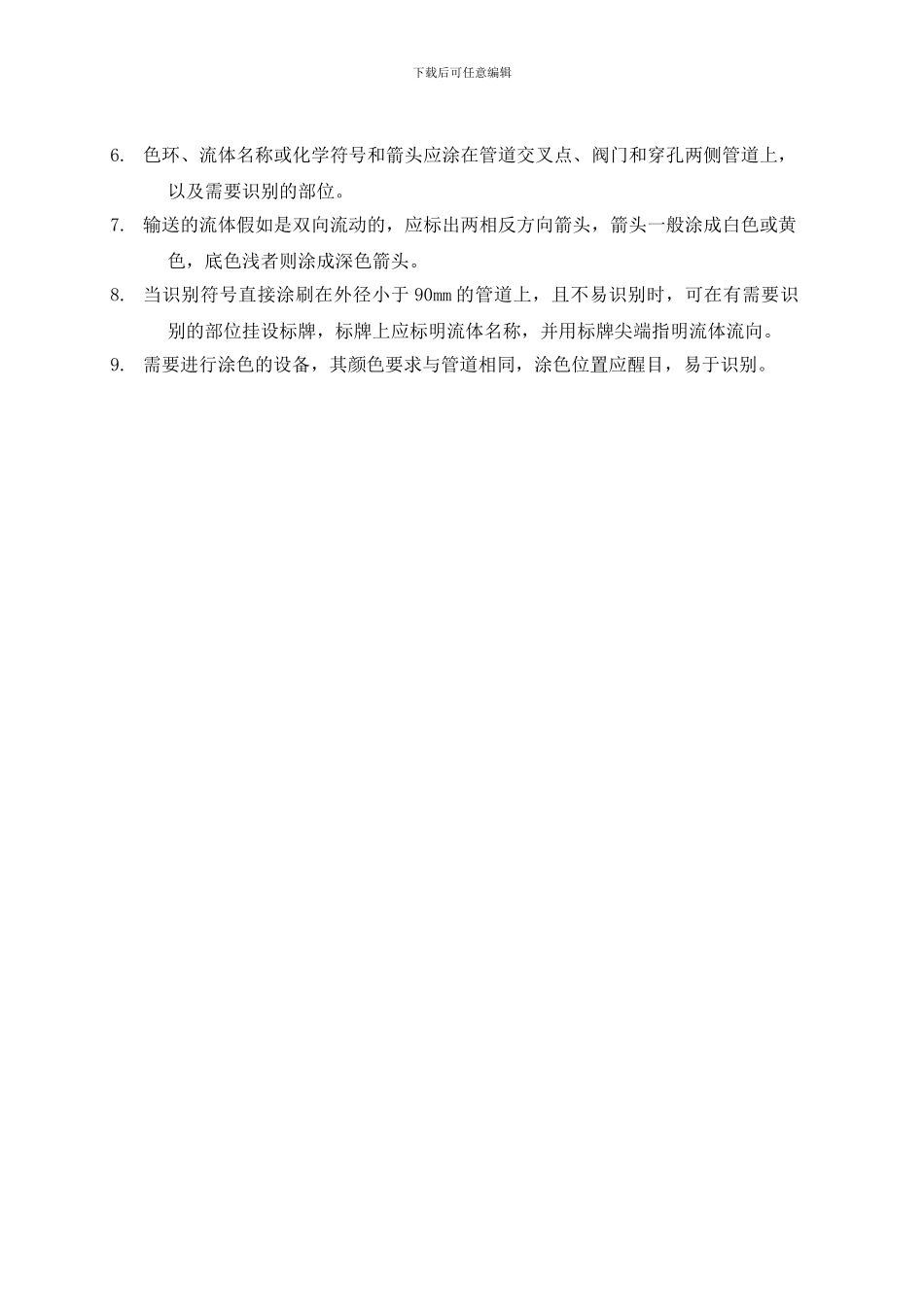

012-设备及管道涂色管理制度_第2页
2/9
012-设备及管道涂色管理制度_第3页
3/9
下载后可任意编辑贵阳永乐药业有限公司管理标准目的:建立设备及管道涂色管理制度,使设备及管道涂色的管理法律规范化,标准化。范围:本标准适用于本公司设备及管道涂色的管理。责任:设备动力部、车间负责人。内容1. 一般在不同流体的管道表面或管道绝热层外表面,涂不同颜色的涂料,有时也可涂刷指向箭头,标出流体的流向,作为标识。2. 假如输出流体的温度或成分不同,需要加以区别时,可在已涂色的管道表面上,选择一种温度或成分涂刷色环作为标识。3. 假如以上两种方法仍不能确定管内流体的性质和参数时,可实行在管道外表面涂刷流体的名称或化学符号,也可标出流体温度和压力参数等作为标识。4. 对一般介质的管道,涂色要求如下:物料管道—大黄色;蒸汽管道—红色;常水管道—绿色;冷冻盐水管道—咖啡色;真空管道—白色;压缩空气管道—蓝色;三废排气管道—黑色。5. 色环间距应分布均匀,便于观察,一般在直管段上其间距以 5m 左右为好,色环的宽度可按管径大小来确定,外径(包括绝热层)在 150mm 以下,色环宽度可采纳 50mm;外径在 150-300mm 之间,色环宽度为 70mm;外径在 300mm 以上,色环宽度可采纳 100mm。标 题设备及管道涂色管理制度文 件 号SMP-SB-012-02起草人起草日期批阅人日 期批准人日 期分发部门质量部( )生产部( )物资部( )工程部( )销售部( )办公室( )变更记录:按 2024 版 GMP 要求修订实施日期: 下载后可任意编辑6. 色环、流体名称或化学符号和箭头应涂在管道交叉点、阀门和穿孔两侧管道上,以及需要识别的部位。7. 输送的流体假如是双向流动的,应标出两相反方向箭头,箭头一般涂成白色或黄色,底色浅者则涂成深色箭头。8. 当识别符号直接涂刷在外径小于 90mm 的管道上,且不易识别时,可在有需要识别的部位挂设标牌,标牌上应标明流体名称,并用标牌尖端指明流体流向。9. 需要进行涂色的设备,其颜色要求与管道相同,涂色位置应醒目,易于识别。 下载后可任意编辑下面是古文鉴赏,不需要的朋友可以下载后编辑删除!!谢谢!!九歌·湘君 屈原 朗诵:路英君不行兮夷犹,蹇谁留兮中洲。 美要眇兮宜修,沛吾乘兮桂舟。 令沅湘兮无波,使江水兮安流。 望夫君兮未来,吹参差兮谁思。 驾飞龙兮北征,邅吾道兮洞庭。 薜荔柏兮蕙绸,荪桡兮兰旌。 望涔阳兮极浦,横大江兮扬灵。 扬灵兮未极,女婵媛兮为余太息。 横流涕兮潺湲,隐思君兮陫侧。 桂棹兮兰枻...
