10KV电力电缆技术规范书VIP免费

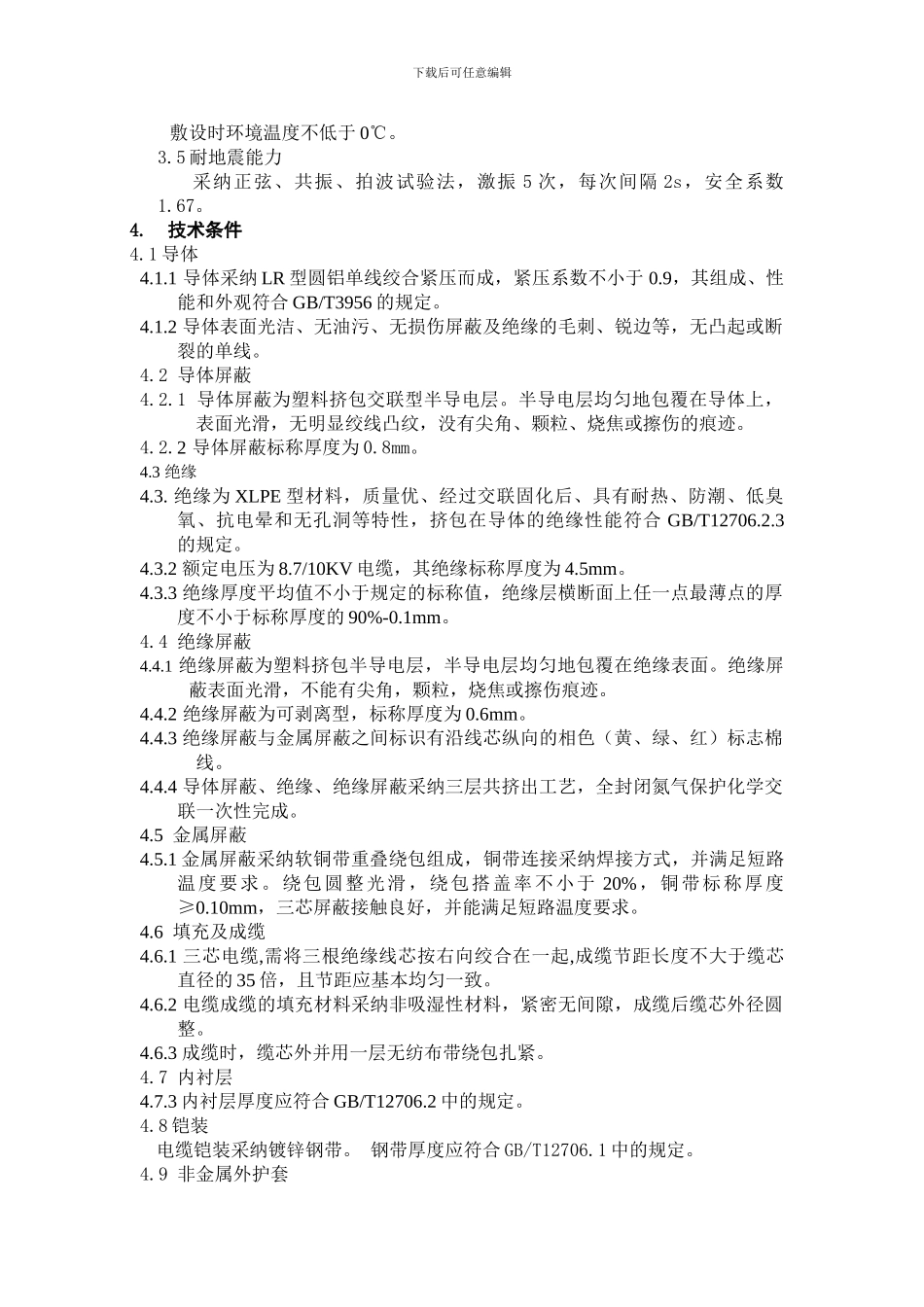

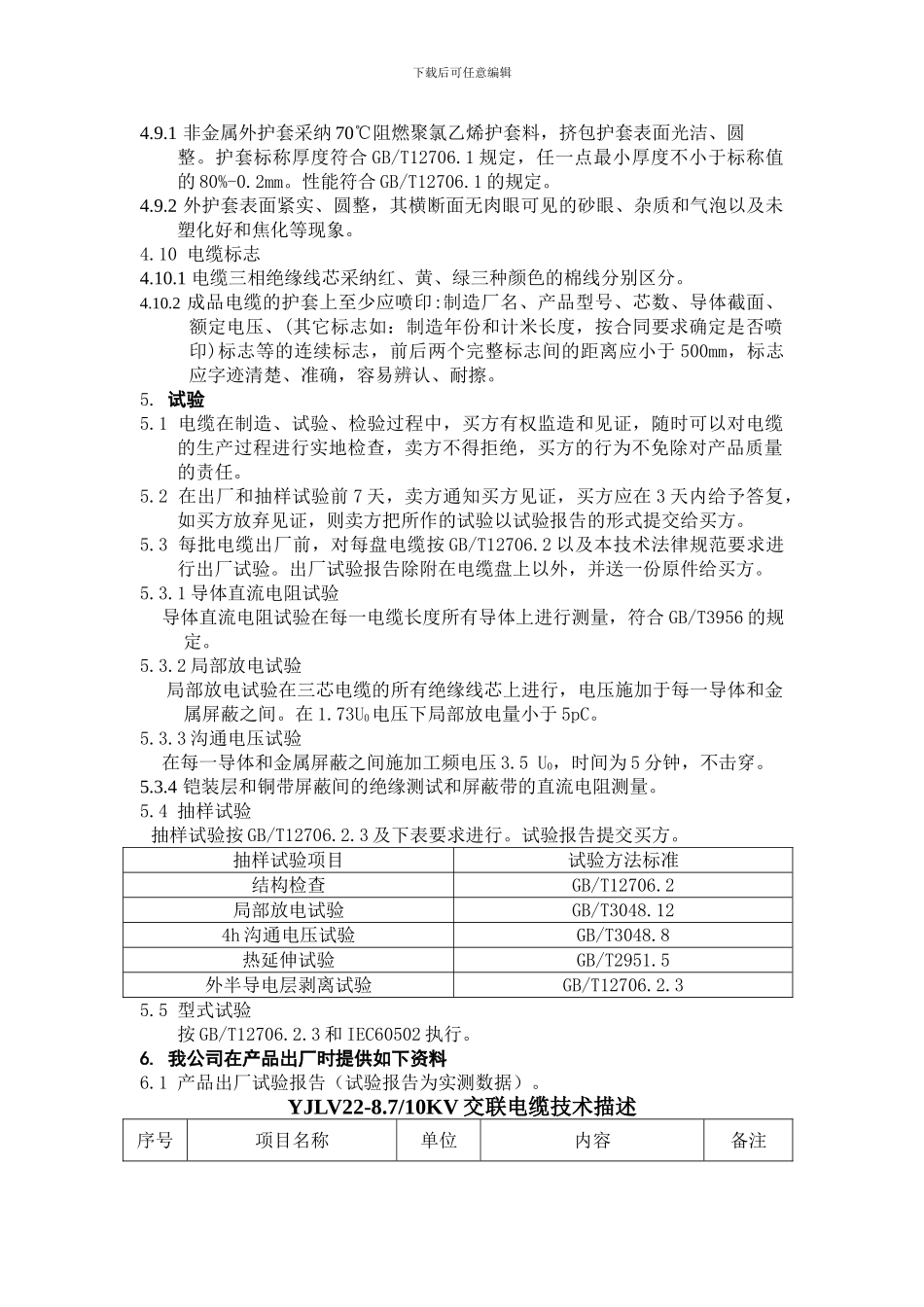

下载后可任意编辑额定电压 UO/U（8.7/10kV）交联电缆技术法律规范书1. 总则 General1.1 本技术法律规范是晶锋集团股份有限公司提供 8.7/10kV 三芯交联聚乙烯绝缘电力电缆的技术规定。1.2 本法律规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。1.3 供方提供的 XLPE 绝缘交联电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。1.4 本技术法律规范是合同的主要技术文件之一，与合同具有同等的法律效力。2. 执行标准GB/T12706.2-2024 《额定电压 1kV(Um=1.2 kV)到 35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第 2 部分：额定电压6KV(Um=7.2 kV)到 30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》JB/T8996-1999 《高压电缆选用导则》GB2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997 《电线电缆机械物理性能试验方法》GB6995 《电线电缆识别标志方法》JB/T8137-1999 《电线电缆交货盘》GB8170 《数字修约规则》GB50217-1994 《电力电缆工程设计法律规范》IEC60502 《额定电压 30kV 及以下挤出塑料绝缘电力电缆》GB/T18380-2001 《电缆在火焰条件下的燃烧试验》3. 使用条件 3.1 运行条件 系统标称电压 U0/U 8.7/10KV 系统最高运行电压 Um 12KV 系统频率 50HZ 系统接地方式 中性点直接接地系统或小电阻接地 雷电冲击耐受电压 75KV3.2 运行要求 电缆导体的额定运行温度 90℃短路时,电缆导体的最高温度 250℃ 短路时间不超过 5s 电缆弯曲半径：铠装型 三芯电缆不小于 12 倍的电缆外径 3.3 运行环境条件 3.3.1 环境温度.：-20～+45℃ 。3.3.2 电缆在导体额定运行温度下，其设计使用寿命不低于 30 年。3.4 敷设条件 敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。下载后可任意编辑 敷设时环境温度不低于 0℃。3.5 耐地震能力 采纳正弦、共振、拍波试验法，激振 5 次，每次间隔 2s，安全系数1.67。4.技术条件 4.1 导体4.1.1 导体采纳 LR 型圆铝单线绞合紧压而成，紧压系数不小于 0.9，其组成、性能和外观符合 GB/T3956 的规定。4.1.2 导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边等，无凸起或断裂的单线。4.2 导体屏蔽 4.2.1 导体屏蔽为塑料挤包交联型半导电层。半导电层均匀地包覆在导体上，表面光滑，无明显绞线凸纹，没有尖角、颗粒、烧焦或擦伤的痕迹。4.2.2 导体屏...
