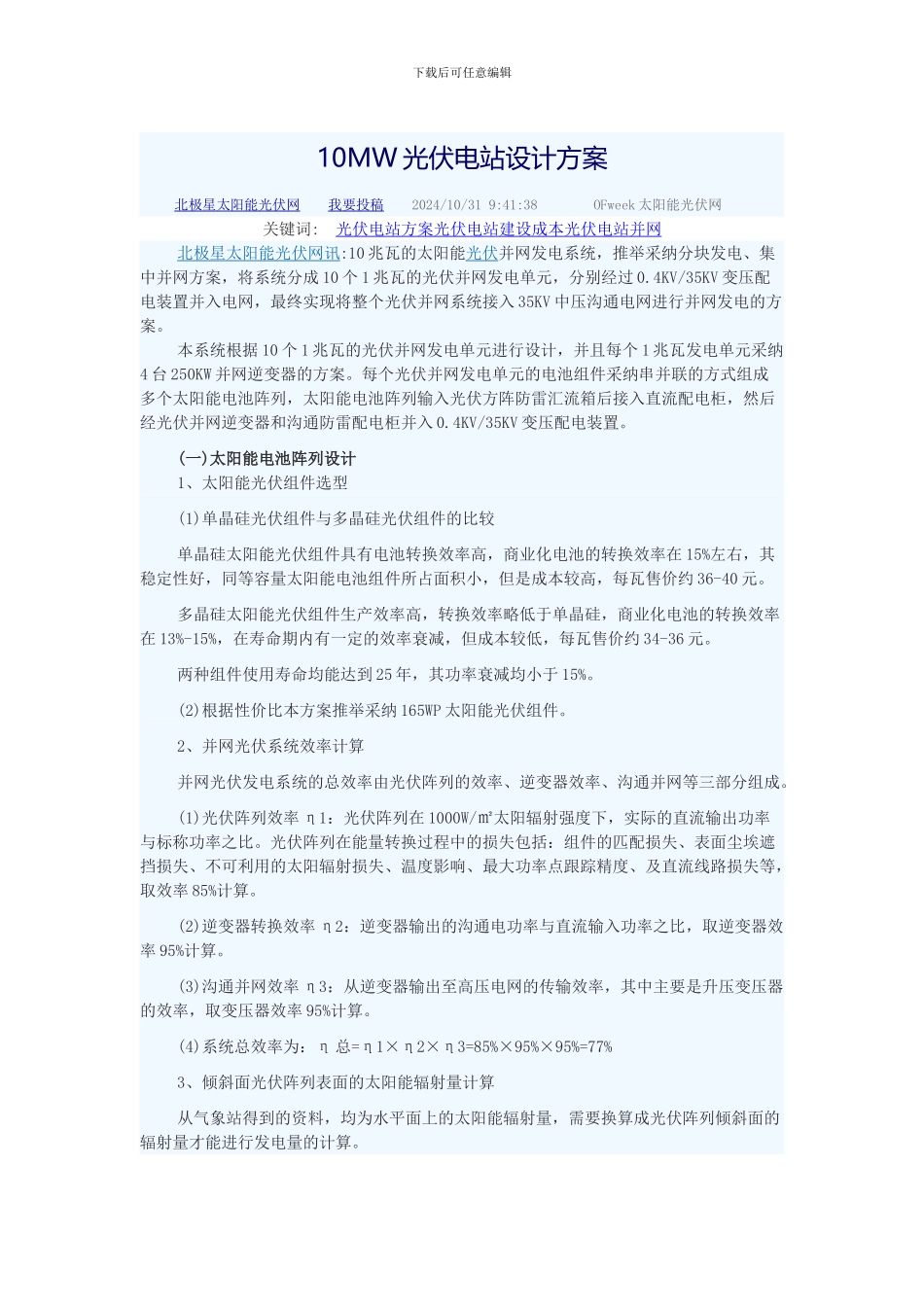

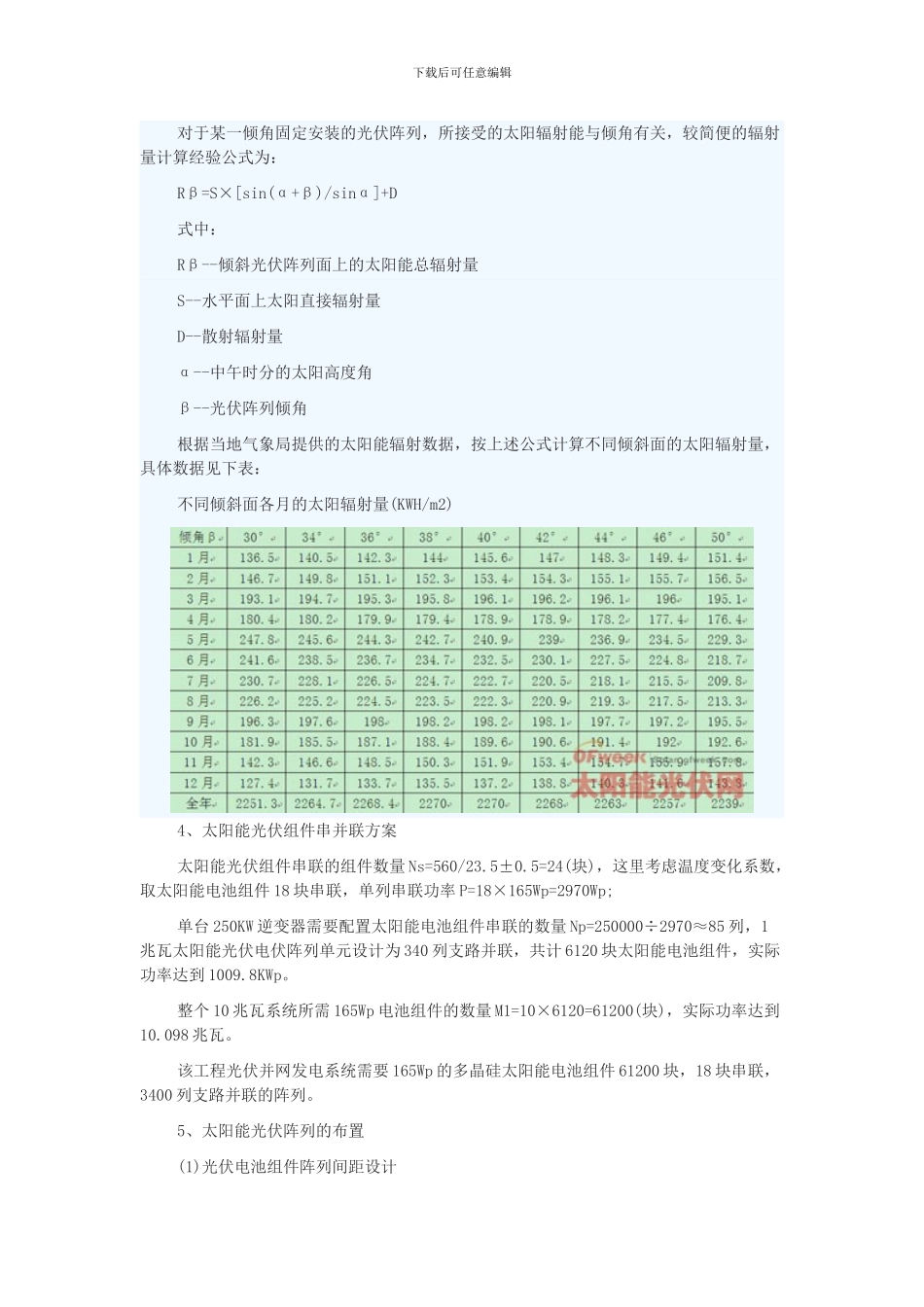

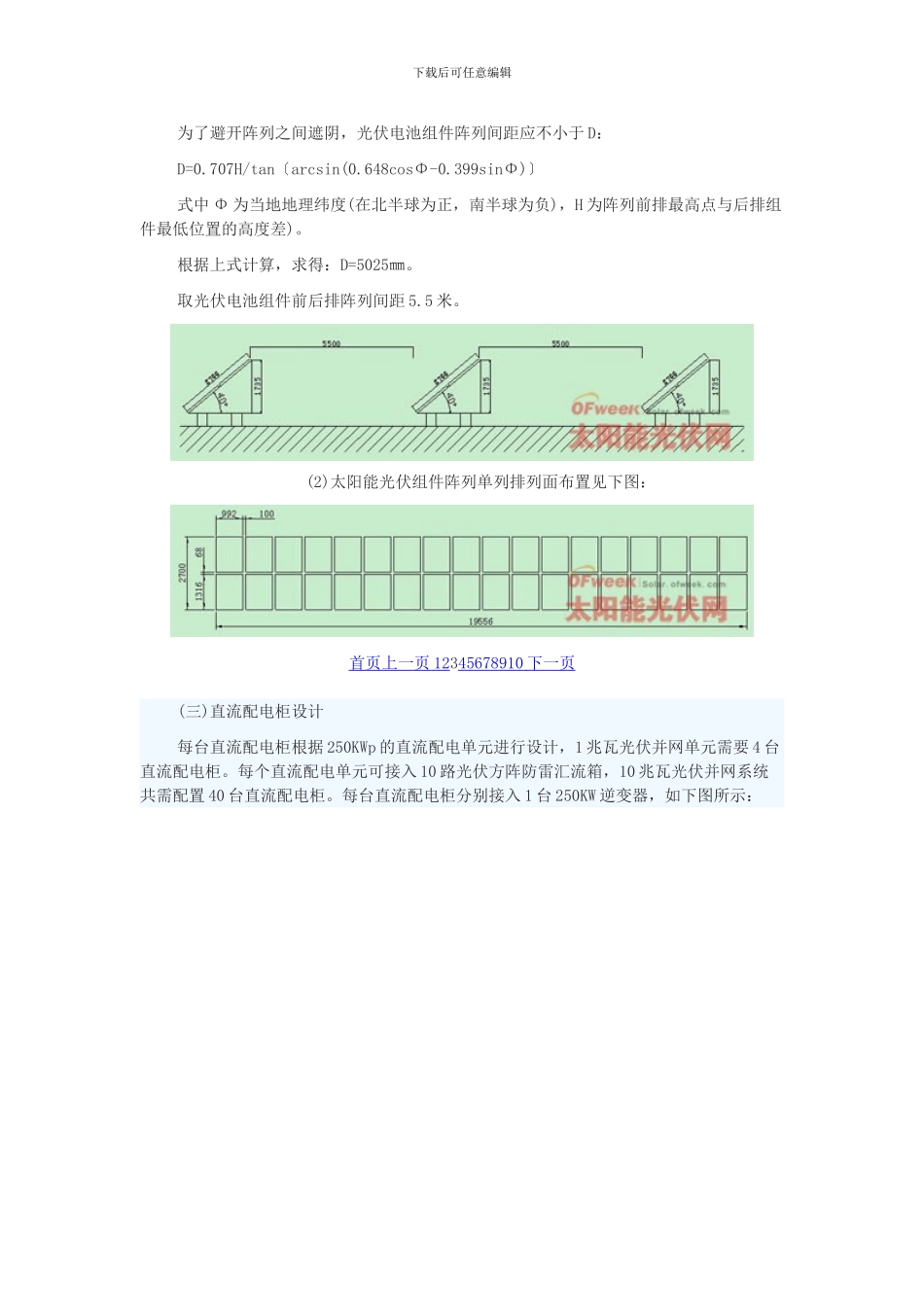

下载后可任意编辑10MW 光伏电站设计方案北极星太阳能光伏网 我要投稿 2024/10/31 9:41:38 OFweek 太阳能光伏网 关键词: 光伏电站方案 光伏电站建设成本 光伏电站并网 北极星太阳能光伏网讯:10 兆瓦的太阳能光伏并网发电系统,推举采纳分块发电、集中并网方案,将系统分成 10 个 1 兆瓦的光伏并网发电单元,分别经过 0.4KV/35KV 变压配电装置并入电网,最终实现将整个光伏并网系统接入 35KV 中压沟通电网进行并网发电的方案。本系统根据 10 个 1 兆瓦的光伏并网发电单元进行设计,并且每个 1 兆瓦发电单元采纳4 台 250KW 并网逆变器的方案。每个光伏并网发电单元的电池组件采纳串并联的方式组成多个太阳能电池阵列,太阳能电池阵列输入光伏方阵防雷汇流箱后接入直流配电柜,然后经光伏并网逆变器和沟通防雷配电柜并入 0.4KV/35KV 变压配电装置。(一)太阳能电池阵列设计1、太阳能光伏组件选型(1)单晶硅光伏组件与多晶硅光伏组件的比较单晶硅太阳能光伏组件具有电池转换效率高,商业化电池的转换效率在 15%左右,其稳定性好,同等容量太阳能电池组件所占面积小,但是成本较高,每瓦售价约 36-40 元。多晶硅太阳能光伏组件生产效率高,转换效率略低于单晶硅,商业化电池的转换效率在 13%-15%,在寿命期内有一定的效率衰减,但成本较低,每瓦售价约 34-36 元。两种组件使用寿命均能达到 25 年,其功率衰减均小于 15%。(2)根据性价比本方案推举采纳 165WP 太阳能光伏组件。2、并网光伏系统效率计算并网光伏发电系统的总效率由光伏阵列的效率、逆变器效率、沟通并网等三部分组成。(1)光伏阵列效率 η1:光伏阵列在 1000W/㎡太阳辐射强度下,实际的直流输出功率与标称功率之比。光伏阵列在能量转换过程中的损失包括:组件的匹配损失、表面尘埃遮挡损失、不可利用的太阳辐射损失、温度影响、最大功率点跟踪精度、及直流线路损失等,取效率 85%计算。(2)逆变器转换效率 η2:逆变器输出的沟通电功率与直流输入功率之比,取逆变器效率 95%计算。(3)沟通并网效率 η3:从逆变器输出至高压电网的传输效率,其中主要是升压变压器的效率,取变压器效率 95%计算。(4)系统总效率为:η 总=η1×η2×η3=85%×95%×95%=77%3、倾斜面光伏阵列表面的太阳能辐射量计算从气象站得到的资料,均为水平面上的太阳能辐射量,需要换算成光伏阵列倾斜面的辐射量才能进行发电量的计算。下载后可任意编辑对于某一倾角固定安装...
