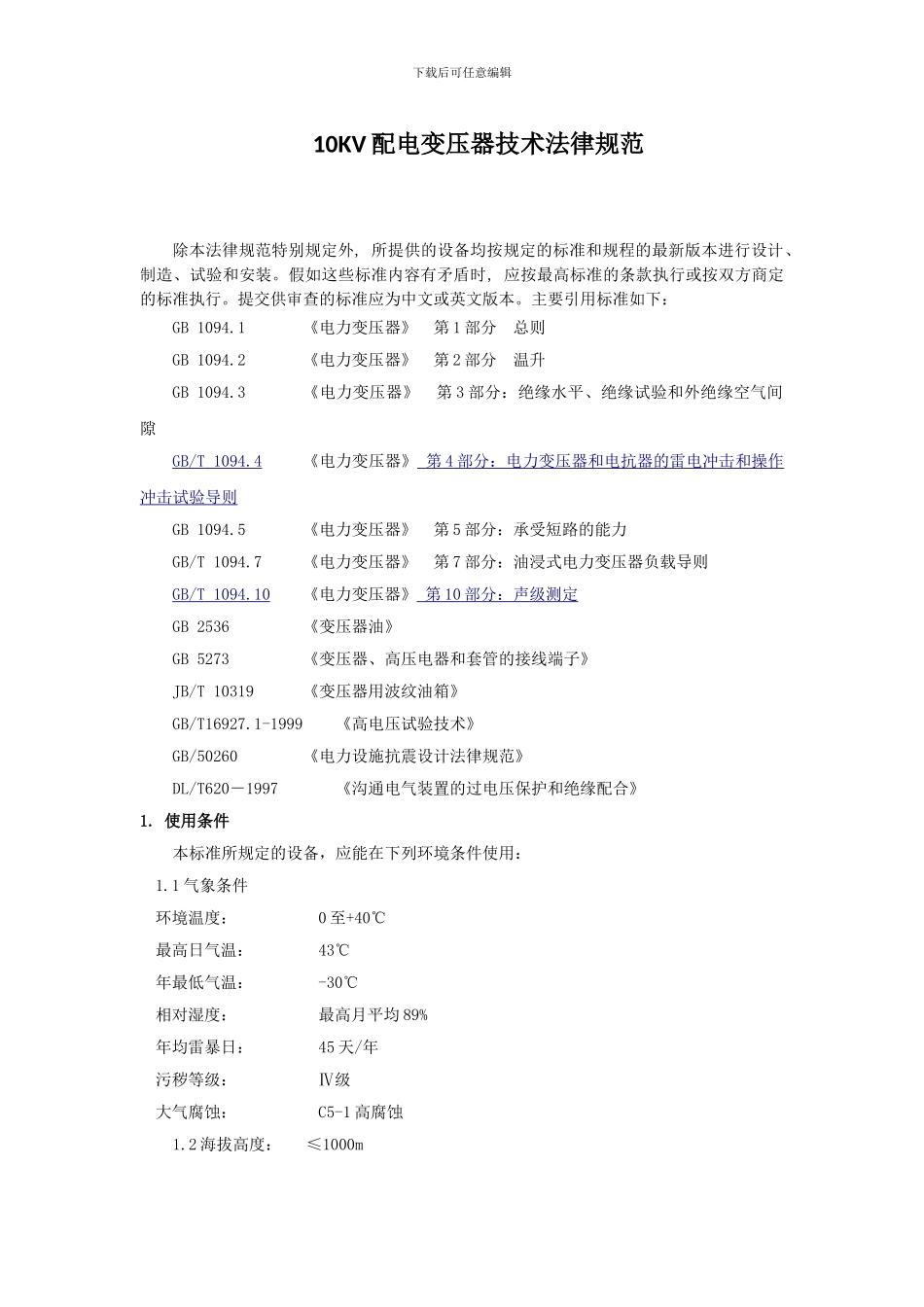

下载后可任意编辑10KV 配电变压器技术法律规范除本法律规范特别规定外, 所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。假如这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。提交供审查的标准应为中文或英文版本。主要引用标准如下：GB 1094.1《电力变压器》 第 1 部分 总则GB 1094.2《电力变压器》 第 2 部分 温升GB 1094.3《电力变压器》 第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙GB /T 1094.4 《电力变压器》 第 4 部分：电力变压器和电抗器的雷电冲击和操作 冲击试验导则GB 1094.5《电力变压器》 第 5 部分：承受短路的能力GB/T 1094.7《电力变压器》 第 7 部分：油浸式电力变压器负载导则GB /T 1094.10 《电力变压器》 第 10 部分：声级测定 GB 2536《变压器油》GB 5273《变压器、高压电器和套管的接线端子》JB/T 10319《变压器用波纹油箱》GB/T16927.1-1999《高电压试验技术》GB/50260 《电力设施抗震设计法律规范》DL/T620－1997《沟通电气装置的过电压保护和绝缘配合》1. 使用条件本标准所规定的设备，应能在下列环境条件使用：1.1 气象条件环境温度： 0 至+40℃最高日气温： 43℃年最低气温： -30℃相对湿度： 最高月平均 89%年均雷暴日： 45 天/年污秽等级： Ⅳ级大气腐蚀： C5-1 高腐蚀1.2 海拔高度： ≤1000m 下载后可任意编辑1.3 地震数据抗震设防烈度 8 度设计基本地震加速度值 0.15g2.技术要求 基本参数油浸式变压器要求选用 S11 型系列带油枕产品，其产品技术参数除应满足国家和行业相关标准外，还应满足下表 1.表 2 要求。表 1.标准参数表变压器容量（kVA）高压kV高压分接范围低压kV联结组标号空载损耗（kW）负载损耗（kW）空载电流（%）短路阻抗（%）5010±2×2.5%0.4Dyn110.130.911.34.0800.181.311.21000.201.581.11250.241.891.11600.282.311.02000.342.731.02500.403.200.93150.483.830.94000.574.520.85000.685.410.86300.816.200.64.58000.987.500.610001.1510.30.612501.3612.00.516001.6414.50.520001.9418.30.45.025002.2921.20.4表 2 安装轨距及噪音要求变压器容量（kVA）轨距 A×B(mm)声功率级（dB）50400×4005080400×55052100400×55052125550×55054下载后可任意编辑160550×55054200550×55056250550×55056315550×55058400550×55058500660×66060630660×66060800660×6606...
