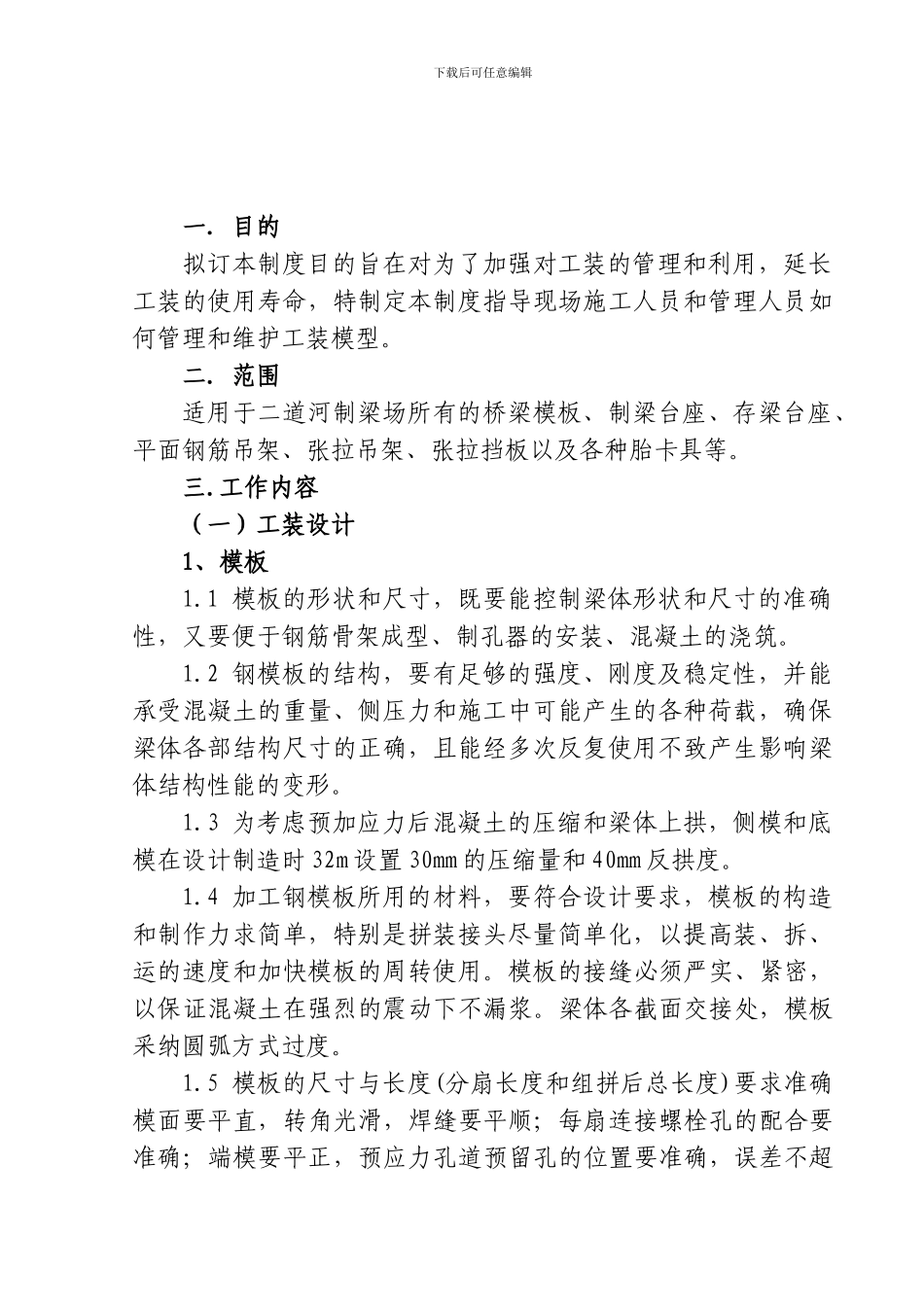

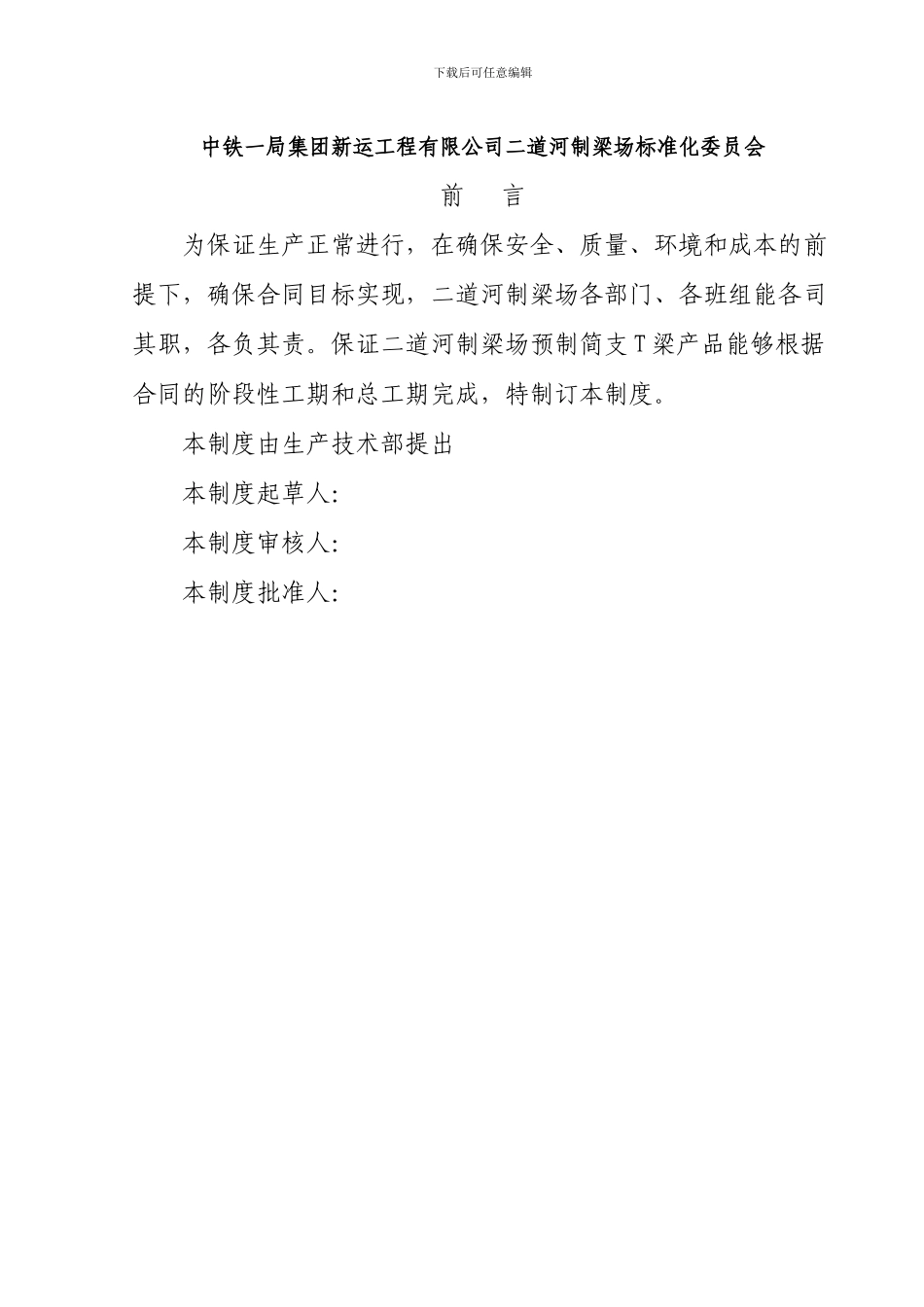

中铁一局集团新运工程有限公司二道河制梁场质量管理体系文件 YXEDH:技术 10-2024工装管理制度2024-7-1 发布 2024-7-5 实施受控状态： 分发号：下载后可任意编辑中铁一局集团新运工程有限公司二道河制梁场标准化委员会前 言为保证生产正常进行，在确保安全、质量、环境和成本的前提下，确保合同目标实现，二道河制梁场各部门、各班组能各司其职，各负其责。保证二道河制梁场预制简支 T 梁产品能够根据合同的阶段性工期和总工期完成，特制订本制度。本制度由生产技术部提出本制度起草人：本制度审核人：本制度批准人：下载后可任意编辑一. 目的 拟订本制度目的旨在对为了加强对工装的管理和利用，延长工装的使用寿命，特制定本制度指导现场施工人员和管理人员如何管理和维护工装模型。二. 范围 适用于二道河制梁场所有的桥梁模板、制梁台座、存梁台座、平面钢筋吊架、张拉吊架、张拉挡板以及各种胎卡具等。三.工作内容（一）工装设计1、模板1.1 模板的形状和尺寸，既要能控制梁体形状和尺寸的准确性，又要便于钢筋骨架成型、制孔器的安装、混凝土的浇筑。1.2 钢模板的结构，要有足够的强度、刚度及稳定性，并能承受混凝土的重量、侧压力和施工中可能产生的各种荷载，确保梁体各部结构尺寸的正确，且能经多次反复使用不致产生影响梁体结构性能的变形。1.3 为考虑预加应力后混凝土的压缩和梁体上拱，侧模和底模在设计制造时 32m 设置 30mm 的压缩量和 40mm 反拱度。1.4 加工钢模板所用的材料，要符合设计要求，模板的构造和制作力求简单，特别是拼装接头尽量简单化，以提高装、拆、运的速度和加快模板的周转使用。模板的接缝必须严实、紧密，以保证混凝土在强烈的震动下不漏浆。梁体各截面交接处，模板采纳圆弧方式过度。1.5 模板的尺寸与长度(分扇长度和组拼后总长度)要求准确模面要平直，转角光滑，焊缝要平顺；每扇连接螺栓孔的配合要准确；端模要平正，预应力孔道预留孔的位置要准确，误差不超下载后可任意编辑过 3mm，每扇底脚要平直；底模配合紧密，高差小于等于 1mm，两侧止浆胶条应顺直、完好；顶镐、铁楔块、斜撑数量齐全，顶镐、斜撑旋转自如，铁楔口完好。1.6 模板制成后，应平整存放或立放，严禁重叠堆放，防止变形。1.7 模型设计时，旁振布置应遵循“上下起伏，内外交错”的原则，激振力、振幅能保证砼振捣质量。1.8 侧模模型支架焊接应满焊,以保证其整体性,面板与支架连接处应实行焊 100mm、断 100mm 的...
