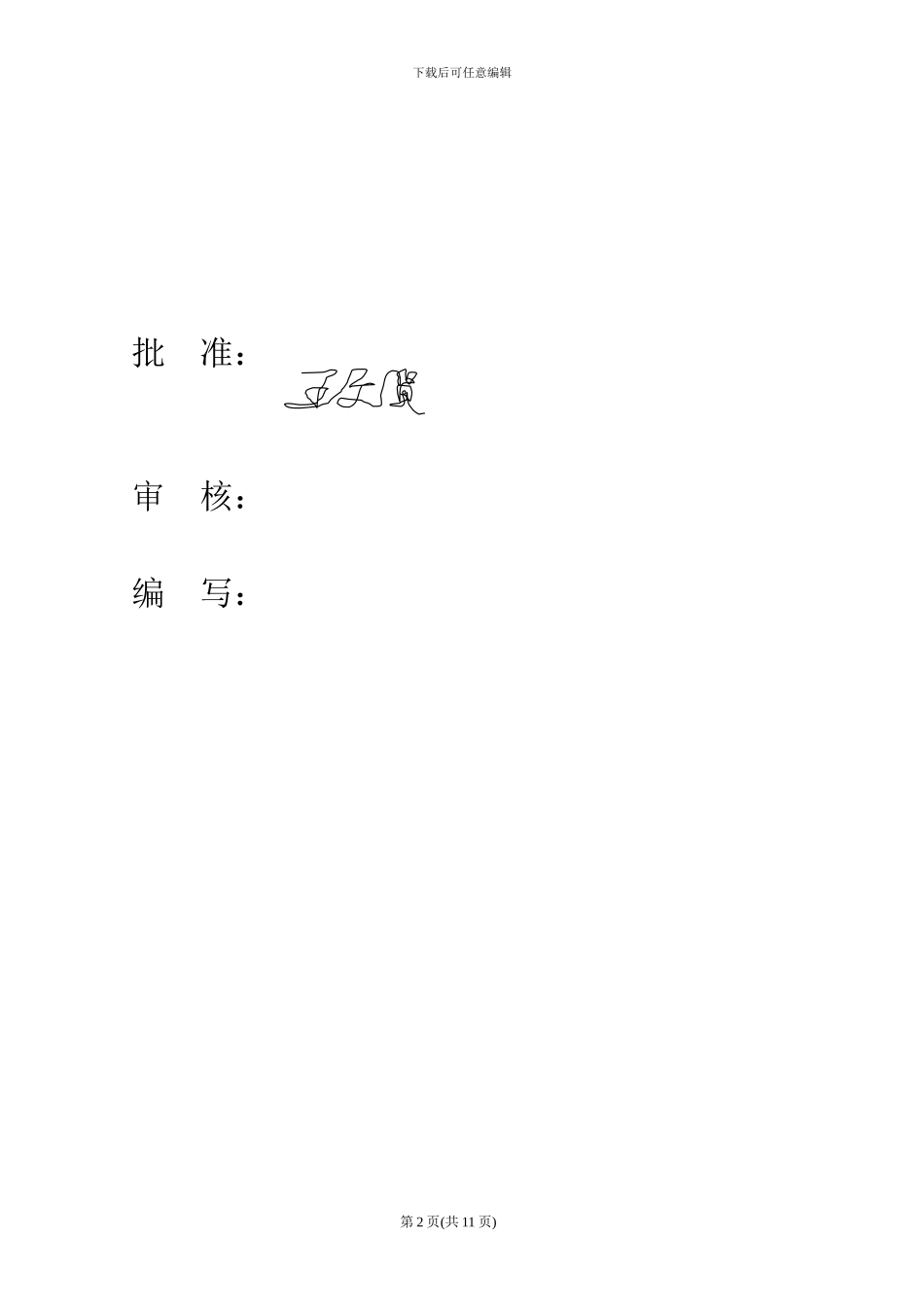

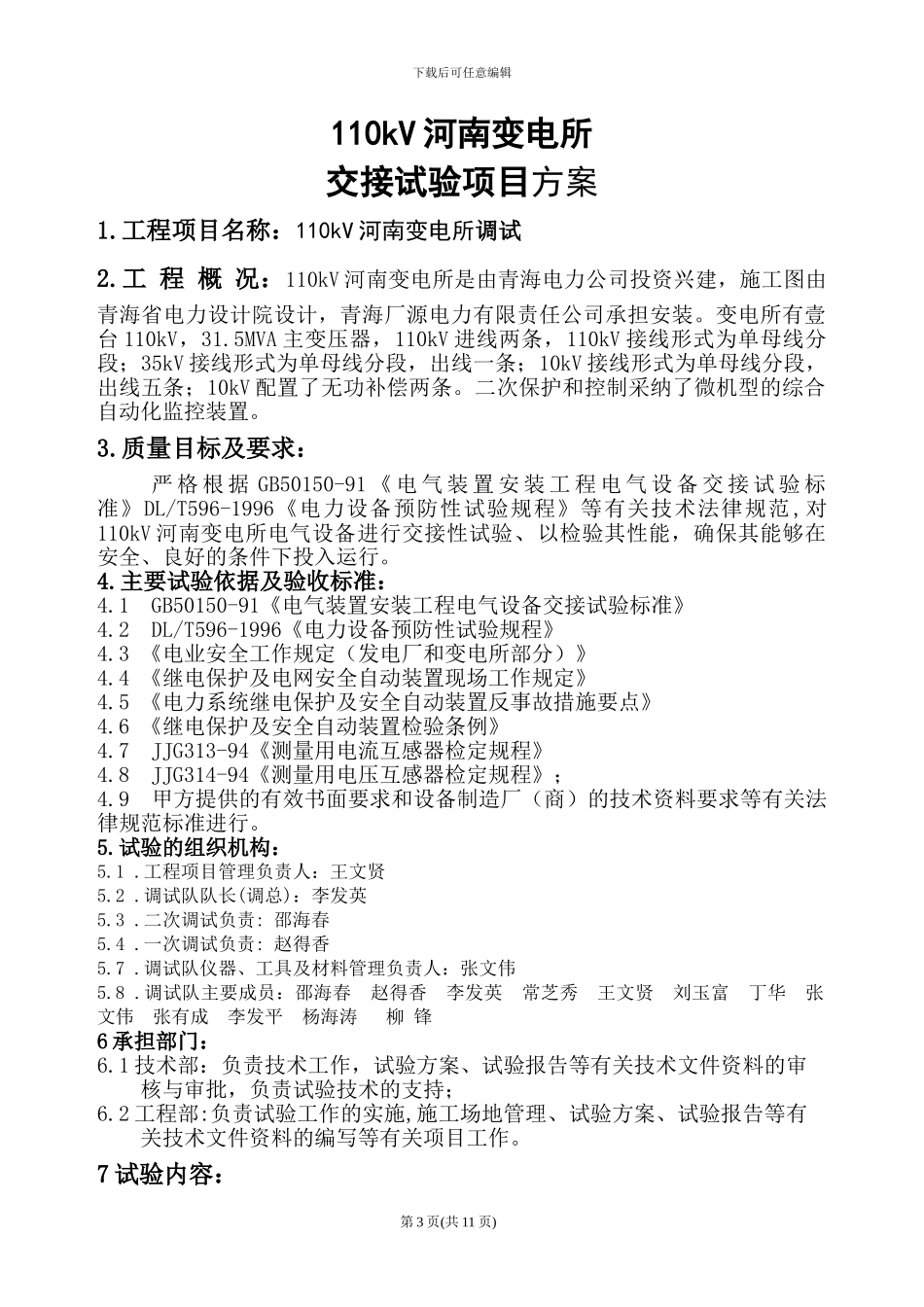

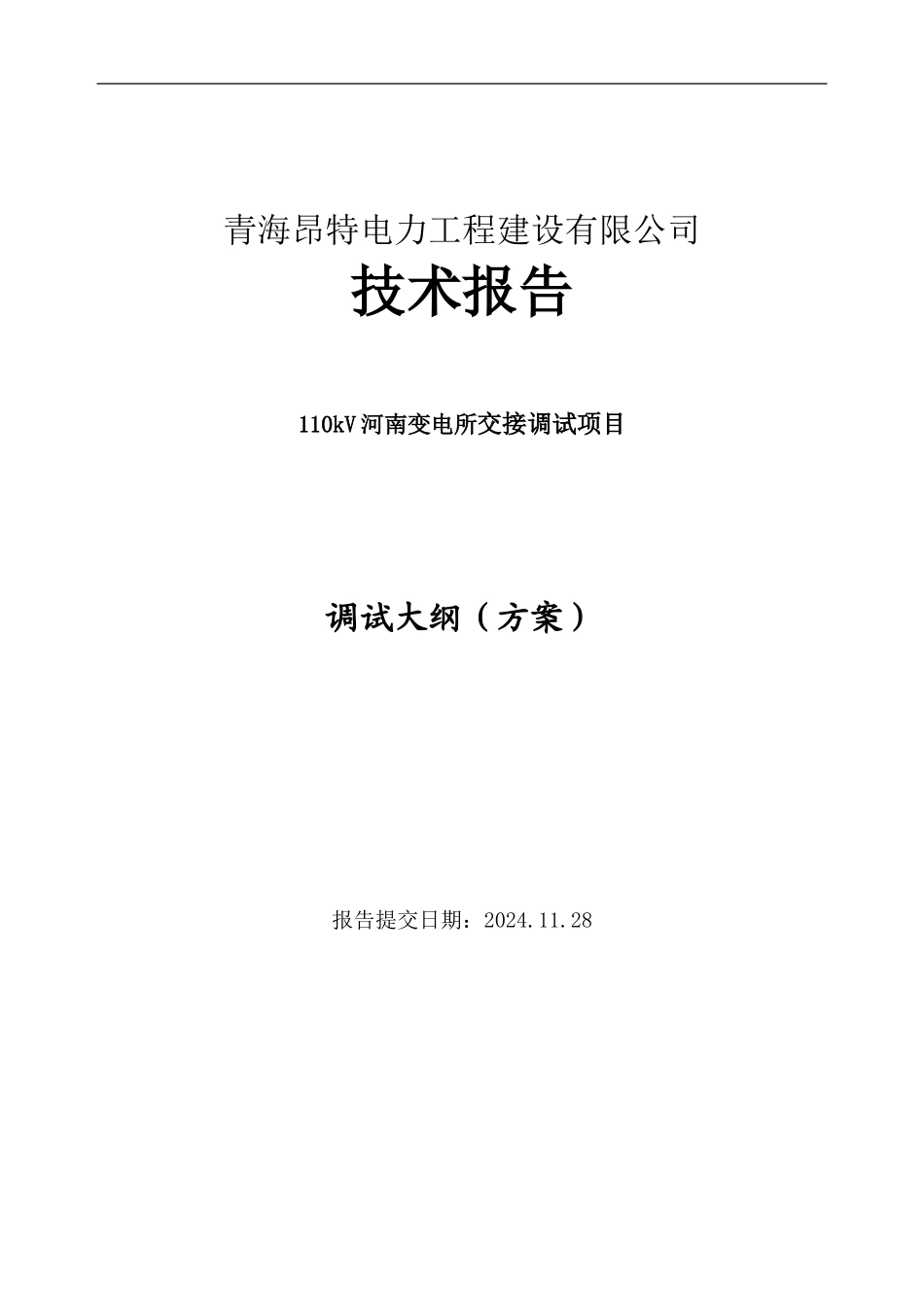

青海昂特电力工程建设有限公司技术报告110kV 河南变电所交接调试项目调试大纲（方案）报告提交日期：2024.11.28下载后可任意编辑批 准： 审 核： 编 写： 第 2 页(共 11 页)下载后可任意编辑110kV 河南变电所交接试验项目方案1.工程项目名称：110kV 河南变电所调试2.工 程 概 况：110kV 河南变电所是由青海电力公司投资兴建，施工图由青海省电力设计院设计，青海厂源电力有限责任公司承担安装。变电所有壹台 110kV，31.5MVA 主变压器，110kV 进线两条，110kV 接线形式为单母线分段；35kV 接线形式为单母线分段，出线一条；10kV 接线形式为单母线分段，出线五条；10kV 配置了无功补偿两条。二次保护和控制采纳了微机型的综合自动化监控装置。3.质量目标及要求：严 格 根 据 GB50150-91 《 电 气 装 置 安 装 工 程 电 气 设 备 交 接 试 验 标准》DL/T596-1996《电力设备预防性试验规程》等有关技术法律规范 ,对110kV 河南变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。4.主要试验依据及验收标准：4.1 GB50150-91《电气装置安装工程电气设备交接试验标准》4.2 DL/T596-1996《电力设备预防性试验规程》4.3 《电业安全工作规定（发电厂和变电所部分）》4.4 《继电保护及电网安全自动装置现场工作规定》4.5 《电力系统继电保护及安全自动装置反事故措施要点》4.6 《继电保护及安全自动装置检验条例》4.7 JJG313-94《测量用电流互感器检定规程》4.8 JJG314-94《测量用电压互感器检定规程》；4.9 甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关法律规范标准进行。5.试验的组织机构：5.1 .工程项目管理负责人：王文贤5.2 .调试队队长(调总)：李发英5.3 .二次调试负责: 邵海春5.4 .一次调试负责: 赵得香5.7 .调试队仪器、工具及材料管理负责人：张文伟 5.8 .调试队主要成员：邵海春 赵得香 李发英 常芝秀 王文贤 刘玉富 丁华 张文伟 张有成 李发平 杨海涛 柳 锋6 承担部门：6.1 技术部：负责技术工作，试验方案、试验报告等有关技术文件资料的审核与审批，负责试验技术的支持；6.2 工程部:负责试验工作的实施,施工场地管理、试验方案、试验报告等有关技术文件资料的编写等有关项目工作。7 试验内容：第 3 页(共 11 页)下载后可任意编辑7.1主要试验仪器设备序号名称型号/规格参数数量备注1绝缘电阻测试仪J...
