110KV高地变电站接地网整改工程设计方案VIP免费

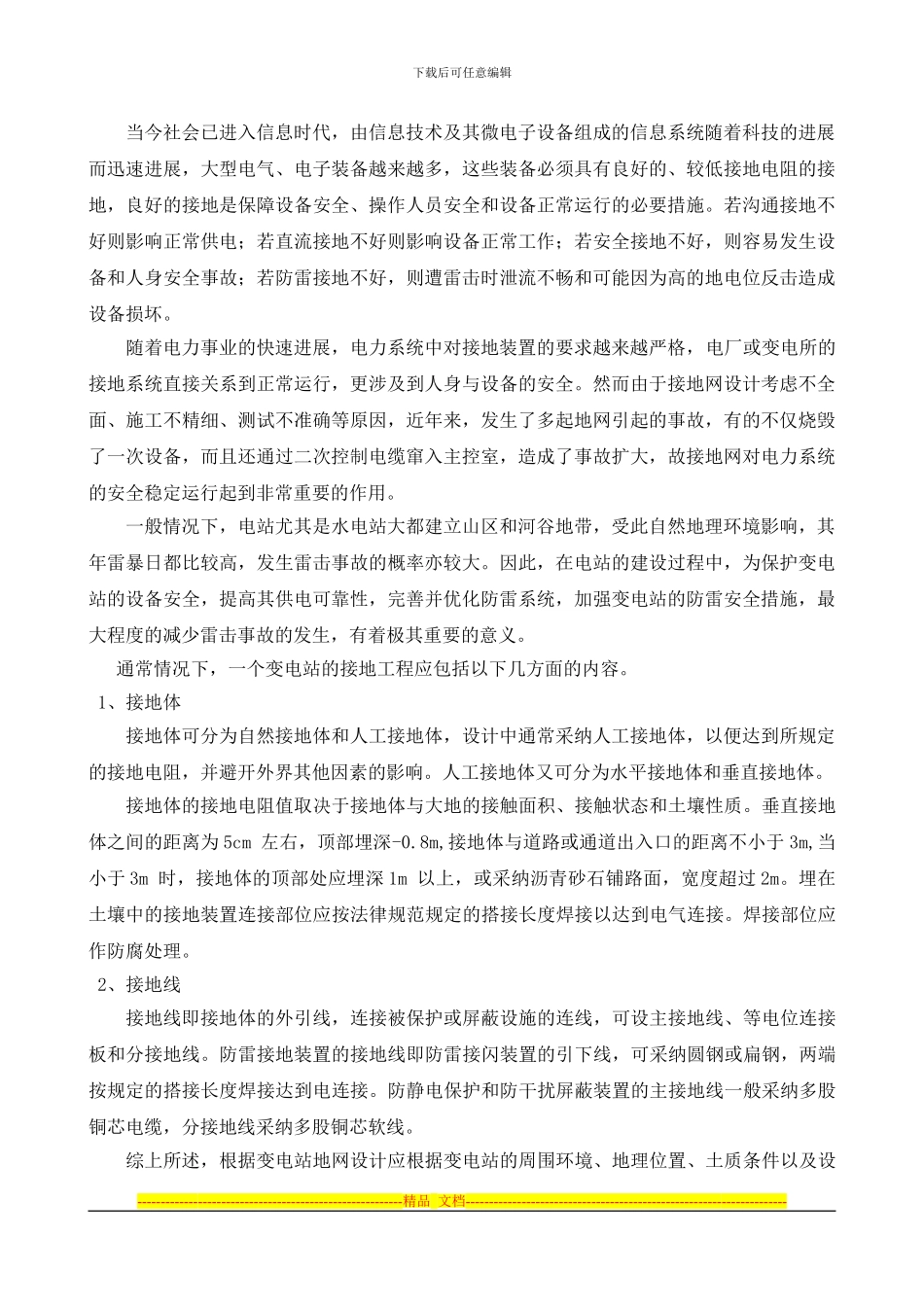

下载后可任意编辑110KV110KV 高地变电站地网整改工程高地变电站地网整改工程设计方案设计方案编制单位：编制单位：地址：地址：联系电话：联系电话：第一部分 变电站接地工程概述第一部分 变电站接地工程概述---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑当今社会已进入信息时代，由信息技术及其微电子设备组成的信息系统随着科技的进展而迅速进展，大型电气、电子装备越来越多，这些装备必须具有良好的、较低接地电阻的接地，良好的接地是保障设备安全、操作人员安全和设备正常运行的必要措施。若沟通接地不好则影响正常供电；若直流接地不好则影响设备正常工作；若安全接地不好，则容易发生设备和人身安全事故；若防雷接地不好，则遭雷击时泄流不畅和可能因为高的地电位反击造成设备损坏。随着电力事业的快速进展，电力系统中对接地装置的要求越来越严格，电厂或变电所的接地系统直接关系到正常运行，更涉及到人身与设备的安全。然而由于接地网设计考虑不全面、施工不精细、测试不准确等原因，近年来，发生了多起地网引起的事故，有的不仅烧毁了一次设备，而且还通过二次控制电缆窜入主控室，造成了事故扩大，故接地网对电力系统的安全稳定运行起到非常重要的作用。一般情况下，电站尤其是水电站大都建立山区和河谷地带，受此自然地理环境影响，其年雷暴日都比较高，发生雷击事故的概率亦较大。因此，在电站的建设过程中，为保护变电站的设备安全，提高其供电可靠性，完善并优化防雷系统，加强变电站的防雷安全措施，最大程度的减少雷击事故的发生，有着极其重要的意义。通常情况下，一个变电站的接地工程应包括以下几方面的内容。1、接地体接地体可分为自然接地体和人工接地体，设计中通常采纳人工接地体，以便达到所规定的接地电阻，并避开外界其他因素的影响。人工接地体又可分为水平接地体和垂直接地体。接地体的接地电阻值取决于接地体与大地的接触面积、接触状态和土壤性质。垂直接地体之间的距离为 5cm 左右，顶部埋深-0.8m,接地体与道路或通道出入口的距离不小于 3m,当小于 3m 时，接地体的顶部处应埋深 1m 以上，或采纳沥青砂石铺路面，宽度超过 2m。埋在土壤中的接地装置连接部位应按法律规范规定的搭接长度焊接以达到电气连接。焊接部位应作防腐处理。2、接地线接地线即接地体的外引线，连接被保护或屏蔽...
