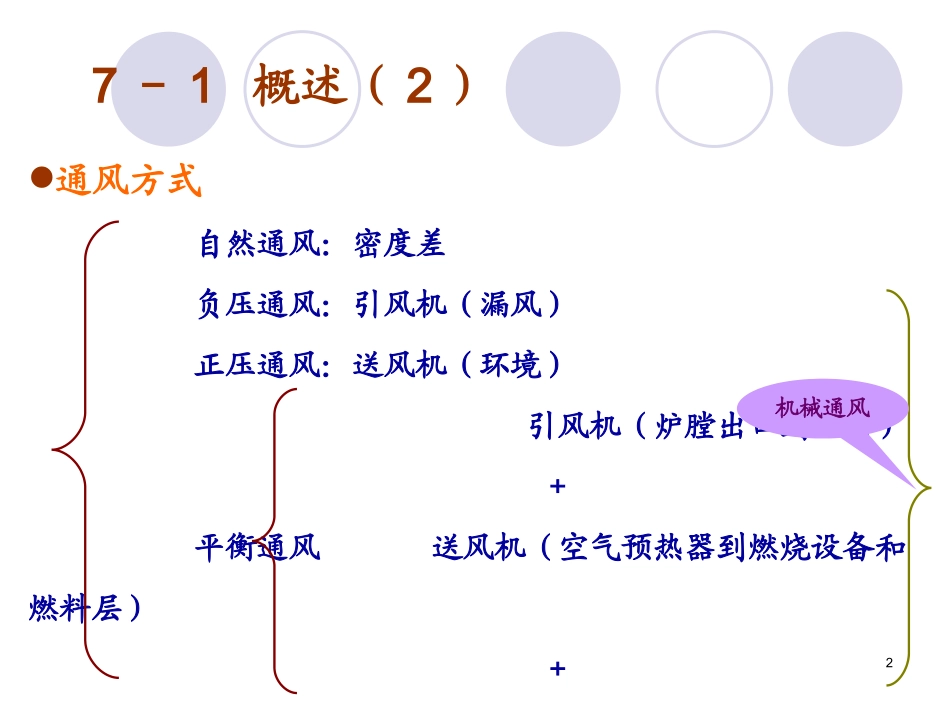

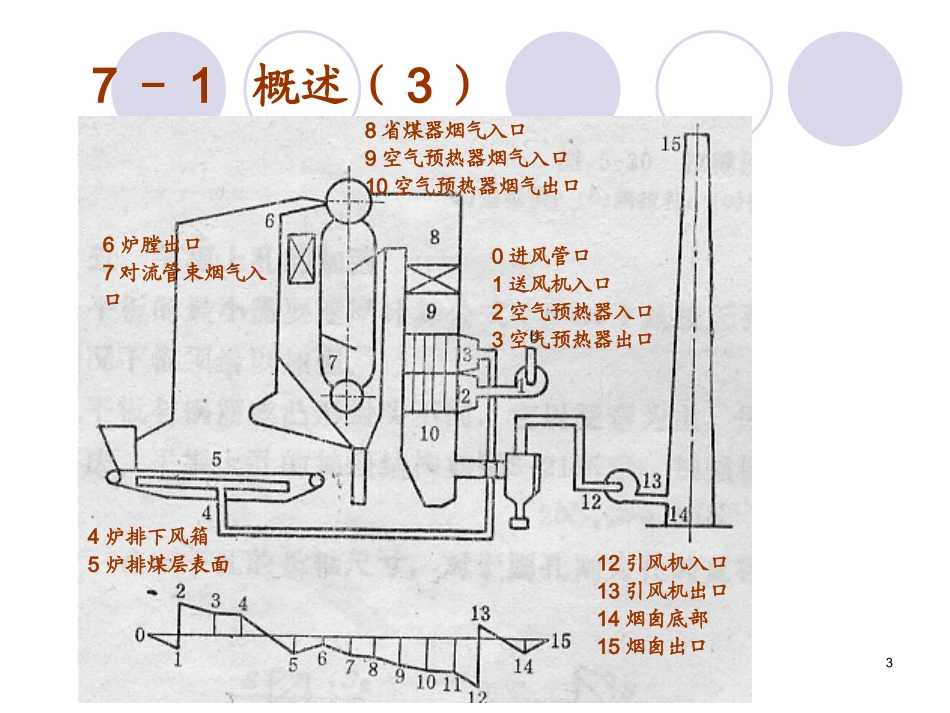

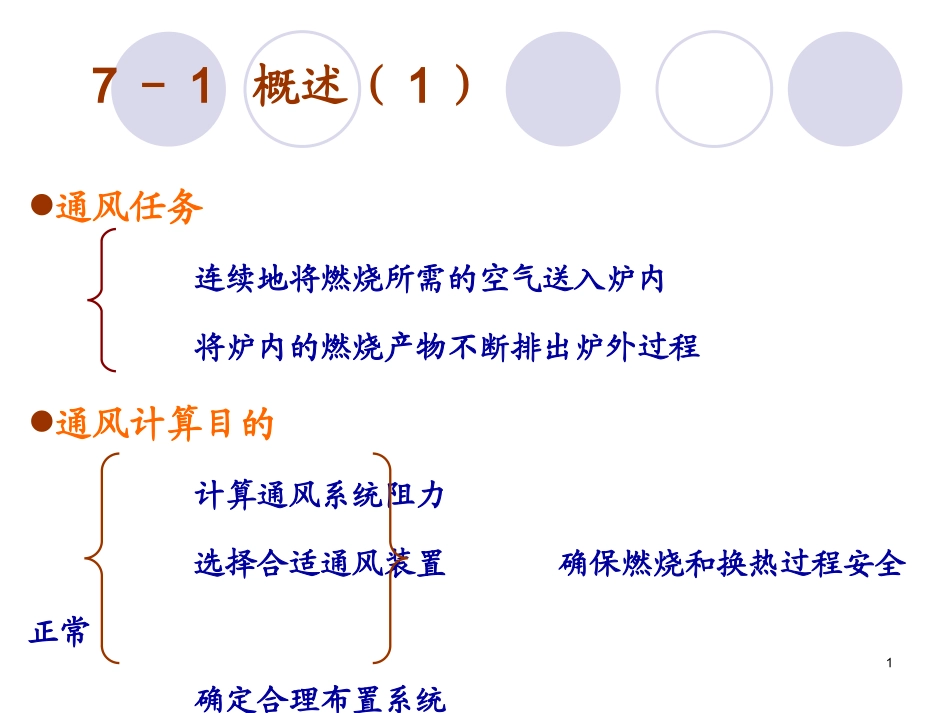

17-1概述(1)通风任务连续地将燃烧所需的空气送入炉内将炉内的燃烧产物不断排出炉外过程通风计算目的计算通风系统阻力选择合适通风装置确保燃烧和换热过程安全正常确定合理布置系统27-1概述(2)通风方式自然通风:密度差负压通风:引风机(漏风)正压通风:送风机(环境)引风机(炉膛出口到烟囱)+平衡通风送风机(空气预热器到燃烧设备和燃料层)+烟囱(烟气高空扩散,降低浓度)机械通风37-1概述(3)0进风管口1送风机入口2空气预热器入口3空气预热器出口12引风机入口13引风机出口14烟囱底部15烟囱出口4炉排下风箱5炉排煤层表面6炉膛出口7对流管束烟气入口8省煤器烟气入口9空气预热器烟气入口10空气预热器烟气出口47-2通风阻力计算原理(1)基本方程(伯努力方程)lzhgZwPgZwP2222121122)()(2)(122122ZZgwwhHklzzssdlzhhhH0)(2)(12212212lzhZZgwwPPP1和P2:绝对压力总压降ΔH:表压差流动阻力(沿程局部)(含截面变化)速度损失(温度变化)(不含截面变化,常忽略)自生通风(密度变化)57-2烟道阻力计算(1)计算原则按照烟气流程(炉膛出口到烟囱),依据热力计算结果烟气流速和温度采用平均值平衡通风时以大气压为计算压力(烟道为微负压)线算图计算的烟道阻力进行烟气密度、压力和灰分浓度修正受热面由于积灰需修正标准大气压0℃干空气(1.293kg/m3)67-2烟道阻力计算(2)总压降"lh炉膛出口真空度自然通风时为40~80Pa机械通风时为20~40PayzsylzlyHHhH"77-2烟道阻力计算(3)yyylzphhH101325293.1])1([021ylzH烟道系统流动总阻力(凝渣管到烟囱)除尘器到烟囱流动阻力炉膛出口到除尘器流动阻力灰分浓度修正密度和压力修正烟道内烟气平均压力标准状态下烟气密度沿程摩擦阻力(λ)流动阻力Δh局部阻力(ζ)横向冲刷管束阻力(ζ)87-2烟道阻力计算(4)yzsh)2732732.1(0yyyzsHgh烟道自生通风力空气密度(20℃,101325Pa)烟气向上取+,增强通风yzsyzshHyzsH烟道系统总自生通风力尾部受热面出口到引风机出口引风机出口到烟囱出口标准状态下烟气密度97-3风道阻力计算(1)计算原则按照空气流程(冷风道,空气预热器,热风道,燃烧设备)依据热力计算结果总压降'lkzsklzkhHHH107-3风道阻力计算(2)炉膛空气进口标高处负压'lhHghhll95.0"'klzH风道流动总阻力kkslphH101325压力修正(海拔大于200m时)沿程摩擦阻力(λ)流动阻力Δh局部阻力(ζ)横向冲刷管束阻力(ζ)炉膛烟气出口到空气进口间垂直距离117-3风道阻力计算(3)kkkzstHgHgh273273293.12.12.1kzsh风道自通风力kzsH风道系统总自生通风力kzskzshH空气密度(20℃,101325Pa)空气向上取+,增强通风空气预热器(冷空气进口到热空气出口)全部热风道(空气预热器出口到炉膛进口)127-4风机的选择(1)风机流量的选择热力计算理论流量计算流量pylkpyyft273273)(0yfkpyjyfVVBVV273273"lkkyzfllojlktVBVV引风机处烟气温度pVQj1013251β1:流量储备系数(送风机1.05;引风机1.1)p:风机安装处大气压力储备系数137-4风机的选择(2)风机压头的选择阻力计算理论压头计算压头kyHH&β2:压头储备系数(送风机1.1;引风机1.2)储备系数HHj2设计压头jPHKHpTTKkP101325pTTKkoyP101325293.1设计条件送风机20℃引风机200℃压头比即为密度比,Tk制造厂设计取用温度14精品课件!15精品课件!167-4风机的选择(3)风机功率的选择jjjfHQN3103600dfdNN3风机功率电动机功率全压降下风机效率(0.6~0.9)风机机械传动效率(0.9~0.95)电动机备用系数(送风机1.15;引风机1.3)电动机效率(0.9)
