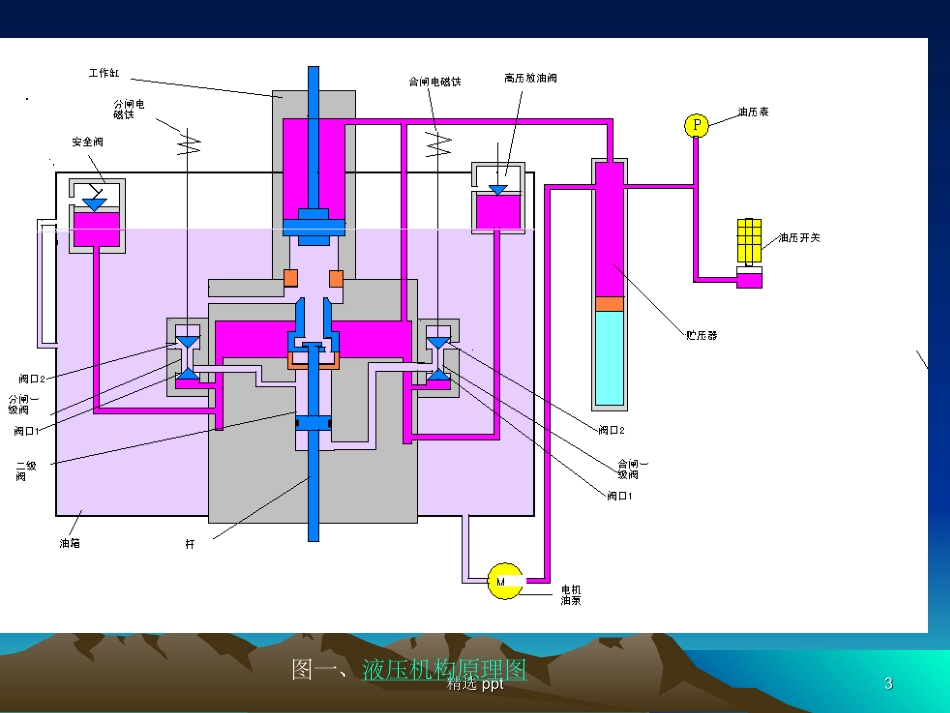

11精选精选pptppt液压操作机构的工作原理液压操作机构的工作原理变电检修班变电检修班精选精选pptppt2211、液压系统的主要构件：、液压系统的主要构件：油泵、贮压器、工作缸、分闸一级阀、合闸一级阀、二级阀、分闸磁铁、合闸磁铁、压力开关、安全阀等。如图一精选精选pptppt33图一、液压机构原理图精选精选pptppt4422、液压操作机构的工作原理、液压操作机构的工作原理2.1、油泵打压2.2、合闸操作2.3、分闸操作精选精选pptppt552.12.1、油泵打压：、油泵打压：当电机运转，油泵中的活塞下移油腔增大，主油箱中的低压油经过油泵中的阀1进入油腔，当活塞上移油腔减小时，油腔内的油成为高压油（阀1关闭），高压油经逆止阀2进入贮压器，推动贮压筒内的活塞，压缩贮压筒内的氮气，使高压油贮藏在贮压筒内。精选精选pptppt66当油压升到额定油压时，电动油泵在电气回路的控制下停止打压，贮能完成。此时逆止阀2关闭，将电动油泵从液压系统中隔离出来，以减少油压泄露便于油泵检修。如控制电动油泵停止打压的电气线路发生故障，油泵打压超过规定值，高压放油阀将开启泄放高压，从而保证液压系统免受过压的危险。精选精选pptppt772.22.2、合闸操作、合闸操作合闸电磁铁接受合闸命令后动作，打开合闸一级阀的阀口1，关闭阀口2，高油压途径一级阀阀口1进入一级阀的上部空腔，推动一级阀杆向下，此时高压油进入二级阀阀杆活塞的下部，推动阀杆向上运动，从而带动管阀向上封住工作缸下部的合闸阀口，打开管阀下部的分闸阀口，精选精选pptppt88高压油经管阀内腔进入工作缸下端，由于工作缸下部受力面积强度大于上部，便产生一个向上的力，推动活塞向上运动实现合闸。工作缸活塞向上运动的同时也带动辅助开关转换，主控室内的合闸指示信号接通，分闸回路接通（即可以接受分闸命令），带动辅助开关滑环指向分、合闸指示牌的“合”。其过程如图二、三精选精选pptppt99图二、合闸过程1精选精选pptppt1010图三、合闸过程2精选精选pptppt1111合闸电磁铁电源切断后，合闸一级阀在弹簧力及油压作用下阀口1关闭，阀口2打开，切断高压油路，二级阀阀杆活塞下部与油箱联通。如图四精选精选pptppt1212图四、合闸电磁铁电源切断后状态精选精选pptppt1313在合闸状态下，因意外因素使得液压系统失压，在重新建压过程中，由于管阀不会受到向下的力，反而一旦有油压就会受到一个向上的预封力，因此，管阀一直处于原位不动，封住合闸阀口，高压油便同时进入工作缸的上、下部，使活塞始终受一个向上的力，而不会出线慢分现象。精选精选pptppt14142.32.3、分闸操作、分闸操作分闸电磁铁接受分闸命令后动作，打开分闸一级阀的阀口1，关闭阀口2，高油压进入二级阀阀杆活塞的上部，推动阀杆向下运动，从而带动管阀向下，使管阀与工作缸下部的合闸阀口分开，管阀下部进入分闸阀口，住址高压油通过管阀内腔向上流动；精选精选pptppt1515同时，工作缸活塞下部与油箱连通成为低压状态，活塞在上部的油压作用下向下运动，实现分闸。同时也带动辅助开关转换，主控室内的分闸指示信号接通，合闸回路接通（即可以接受分闸命令），带动辅助开关滑环指向分、合闸指示牌的“分”。如图五、六精选精选pptppt1616图五、分闸过程1精选精选pptppt1717图六、分闸过程2精选精选pptppt1818分闸电磁铁电源切断后，分闸一级阀在弹簧力及油压作用下阀口1关闭，阀口2打开，切断高压油路，二级阀阀杆活塞上部与油箱连通。如图七精选精选pptppt1919图七、分闸电磁铁电源切断后状态精选精选pptppt2020整个合、分闸过程精选精选pptppt2121液压操作机构的工作原理讲述完毕，谢谢！
