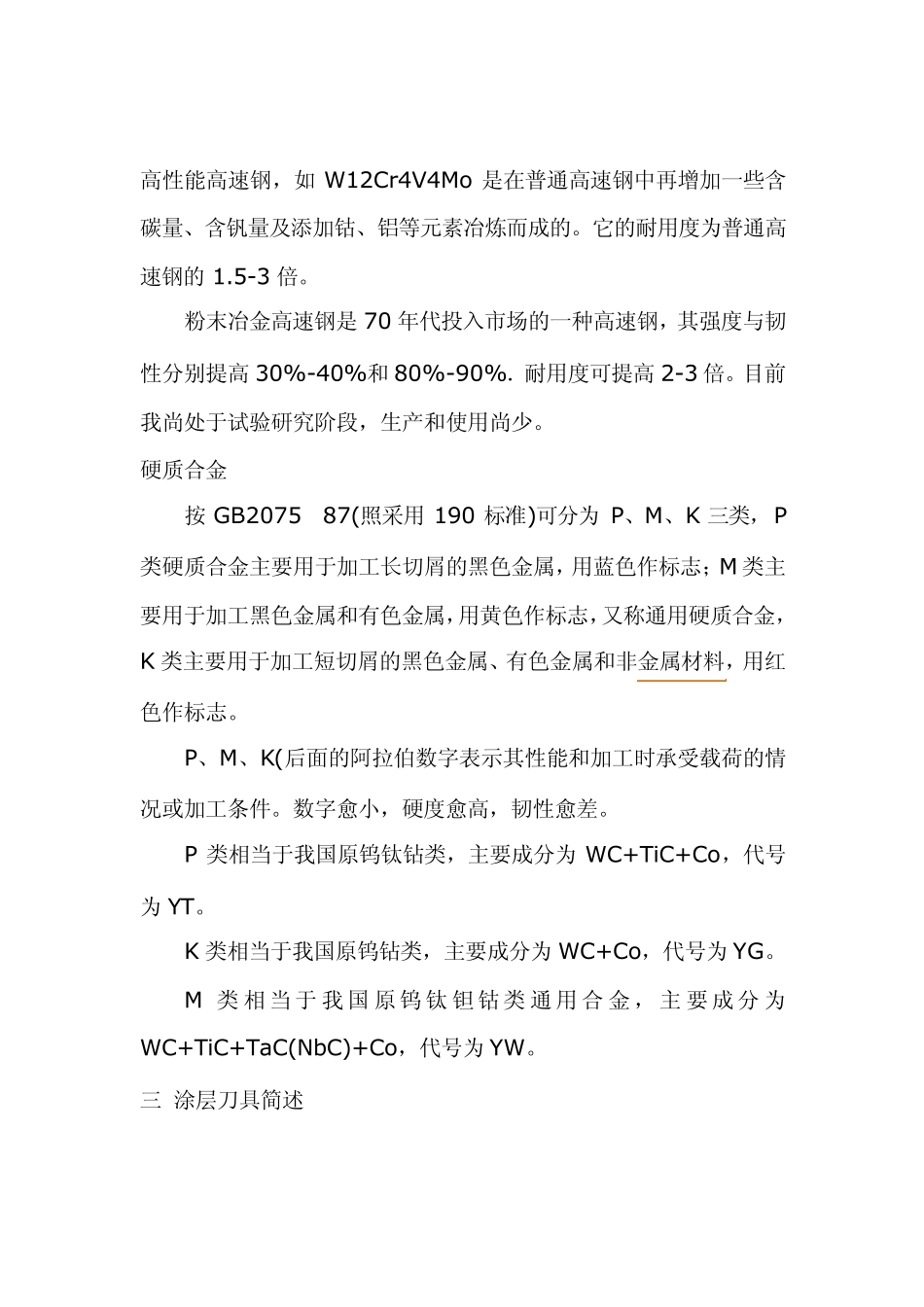

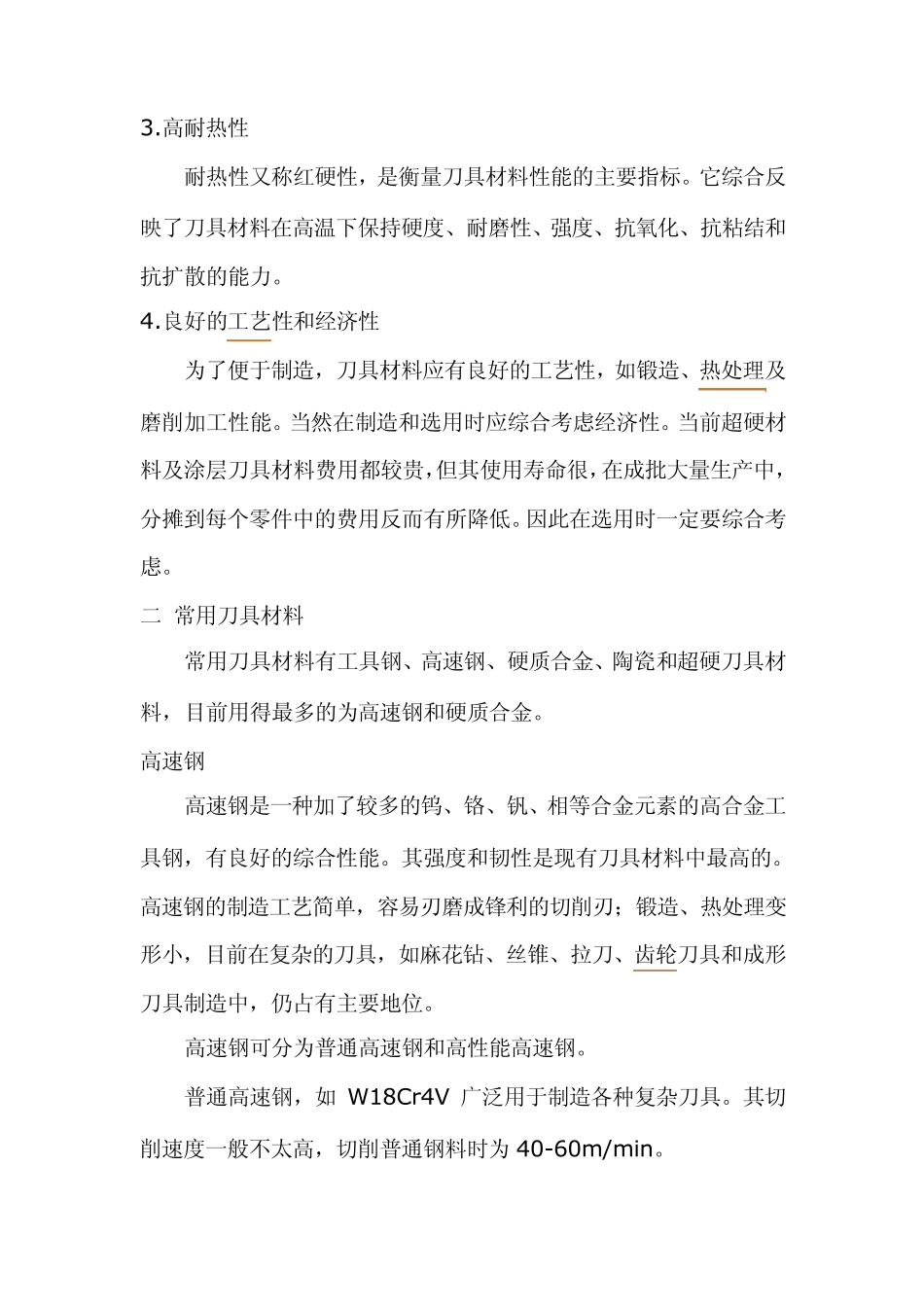

刀具材料决定刀具切削性能的根本因素，对于加工效率、加工质量、加工成本以及刀具耐用度影响很大。使用碳工具钢作为刀具材料时，切削速度只有 10m/min左右；20 世纪初出现了高速钢刀具材料，切削速度提高到每分钟几十米；30 年代出现了硬质合金，切削速度提高到每分钟一百多米至几百米；当前陶瓷刀具和超硬材料刀具的出现，使切削速度提高到每分钟一千米以上；被加工材料的发展也大大地推动了刀具材料的发展。 一 刀具材料应具备的性能 性能优良的刀具材料，是保证刀具高效工作的基本条件。刀具切削部分在强烈摩擦、高压、高温下工作，应具备如下的基本要求。 1.高硬度和高耐磨性 刀具材料的硬度必须高于被加工材料的硬度才能切下金属，是刀具材料必备的基本要求，现有刀具材料硬度都在 60HRC 以上。刀具材料越硬，其耐磨性越好，但由于切削条件较复杂，材料的耐磨性还决定于它的化学成分和金相组织的稳定性。 2.足够的强度与冲击韧性 强度是指抵抗切削力的作用而不致于刀刃崩碎与刀杆折断所应具备的性能。一般用抗弯强度来表示。 冲击韧性是指刀具材料在间断切削或有冲击的工作条件下保证不崩刃的能力，一般地，硬度越高，冲击韧性越低，材料越脆。硬度和韧性是一对矛盾，也是刀具材料所应克服的一个关键。 3.高耐热性 耐热性又称红硬性，是衡量刀具材料性能的主要指标。它综合反映了刀具材料在高温下保持硬度、耐磨性、强度、抗氧化、抗粘结和抗扩散的能力。 4.良好的工艺性和经济性 为了便于制造，刀具材料应有良好的工艺性，如锻造、热处理及磨削加工性能。当然在制造和选用时应综合考虑经济性。当前超硬材料及涂层刀具材料费用都较贵，但其使用寿命很，在成批大量生产中，分摊到每个零件中的费用反而有所降低。因此在选用时一定要综合考虑。 二 常用刀具材料 常用刀具材料有工具钢、高速钢、硬质合金、陶瓷和超硬刀具材料，目前用得最多的为高速钢和硬质合金。 高速钢 高速钢是一种加了较多的钨、铬、钒、相等合金元素的高合金工具钢，有良好的综合性能。其强度和韧性是现有刀具材料中最高的。高速钢的制造工艺简单，容易刃磨成锋利的切削刃；锻造、热处理变形小，目前在复杂的刀具，如麻花钻、丝锥、拉刀、齿轮刀具和成形刀具制造中，仍占有主要地位。 高速钢可分为普通高速钢和高性能高速钢。 普通高速钢，如 W18Cr4V 广泛用于制造各种复杂刀具。其切削速度一般不太高，切削普通钢料时为 40-60m/min。 高性能高...
