创佳液晶电视维修手册VIP免费

创佳液晶电视维修手册_第1页
1/16
创佳液晶电视维修手册_第2页
2/16
创佳液晶电视维修手册_第3页
3/16

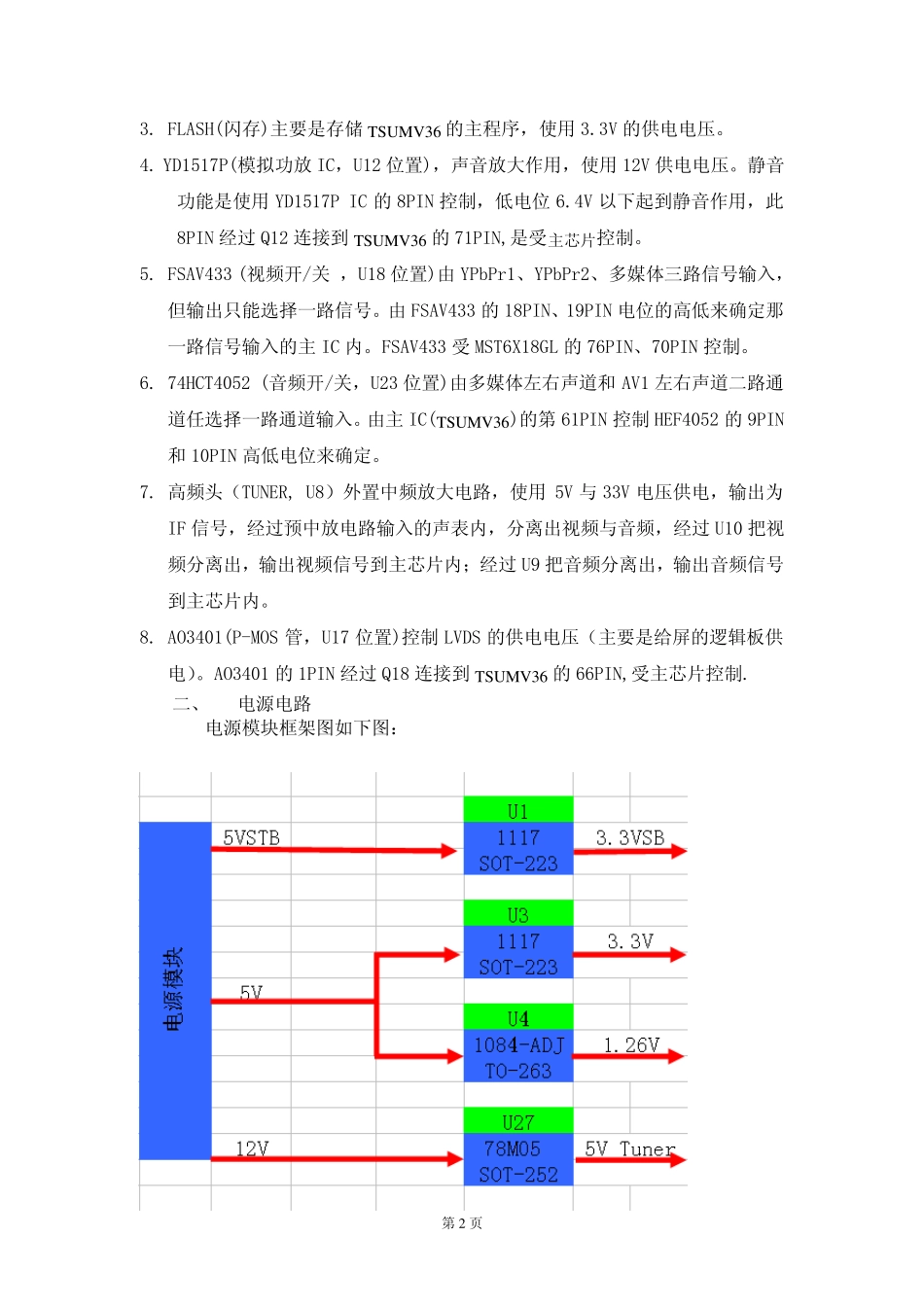

创佳液晶电视 维修手册 (L25/26机芯) 潮州市创佳电子有限公司 第1 页 创佳LCD(L25/L26机芯)液晶电视的维修要点 创佳L25/L26机芯系列LCD是引进台湾晨星(MST)公司推出的多功能视频处理芯片TSUMV36,电路设计主要用于配接TFT/LVDS LCD PANEL,可实现高清信号的再现。内含2.5D数字滤波器和Deinterlace,能更好的解调出各种输入信号。内含强大的视频处理功能和音频处理功能,能输出高质量的画面和声音,低放采用友达公司的YD1517P,可实现最大2X3W的声音还原;TV 下可实现TXT 和丽音选择(适应于不同地区的使用);内含一路HDMI输入可实现高清析图像的再现。下面以L25机芯为例做详细介绍,L26机芯与L25机芯电路基本相同,这里不再赘述。 一、 信号板电路 1、图1 是L25 机芯的信号板结构框图 二,电路工作说明 1. 外接电源端口CON8、CON14 位置连接12V、5V、5Vstb、PS-ON、地。主要是给电路供电使用。5Vstb 经过U1 转换成3.3VSB 给主芯片, 5V 经过U3 转换成3.3V给主芯片及FLASH 供电。5V 经过U4 转换成1.26V 给主芯片供电。 2. 正常工作时PS-ON 是高电位,电源打开5V、12V、24V 电压,待机时PS-ON 是低电位,电源关掉5V、12V、24V 电压.PS-ON 是由TSUMV36 主IC 的115PIN经过Q2、Q1 控制。 主芯片U16 HDMI CON2 VGA CON3 视频 开关 U18 AV1 AV2 CON5 S-VideoCON6 PC 音频输入/耳机输出CON7 TUNERU8 YPbPr1 YPbPr2 CON4 多媒体输入端口CON16FLASH U15 LVDS 输出CON13 电 源 模 块 功放ICYD1517PU12 第2 页 3. FLASH(闪存)主要是存储TSUMV36 的主程序,使用3.3V 的供电电压。 4. YD1517P(模拟功放IC,U12 位置),声音放大作用,使用12V 供电电压。静音功能是使用YD1517P IC 的8PIN 控制,低电位6.4V 以下起到静音作用,此8PIN 经过Q12 连接到TSUMV36 的71PIN,是受主芯片控制。 5. FSAV433 (视频开/关 ,U18 位置)由YPbPr1、YPbPr2、多媒体三路信号输入,但输出只能选择一路信号。由FSAV433 的18PIN、19PIN 电位的高低来确定那一路信号输入的主IC 内。FSAV433 受MST6X18GL 的76PIN、70PIN 控制。 6. 74HCT4052 (音频开/关,U23 位置)由多媒体左右声道和 AV1 左右声道二路通道任选择一路通道输入。由主IC(TSUMV36)的第61PIN 控制HEF4052 的9PIN和 10PIN 高低电位来确定。 7. 高频头(TUNER, U8)外置中频放大电路,使用5V 与 33V 电压...
