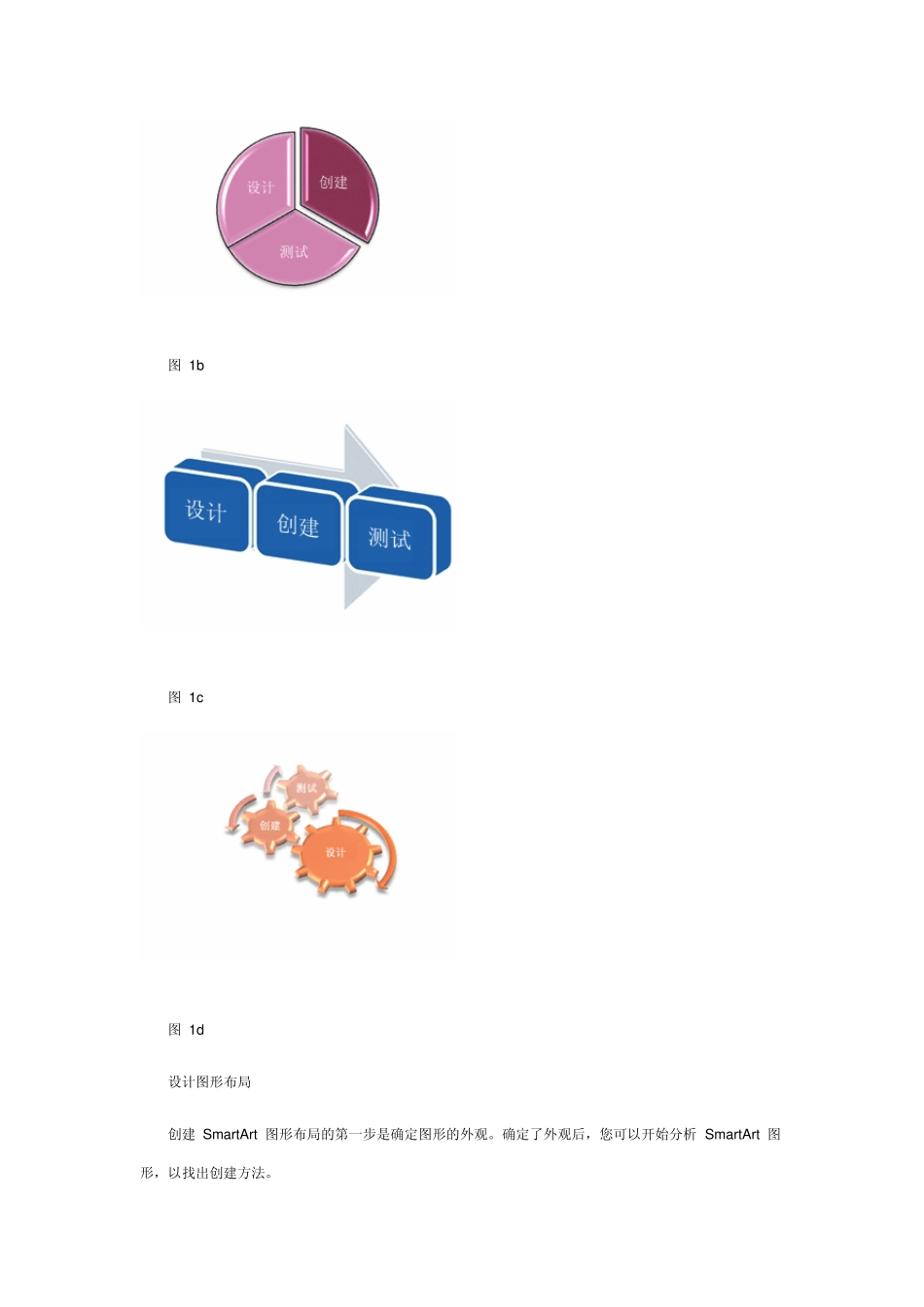

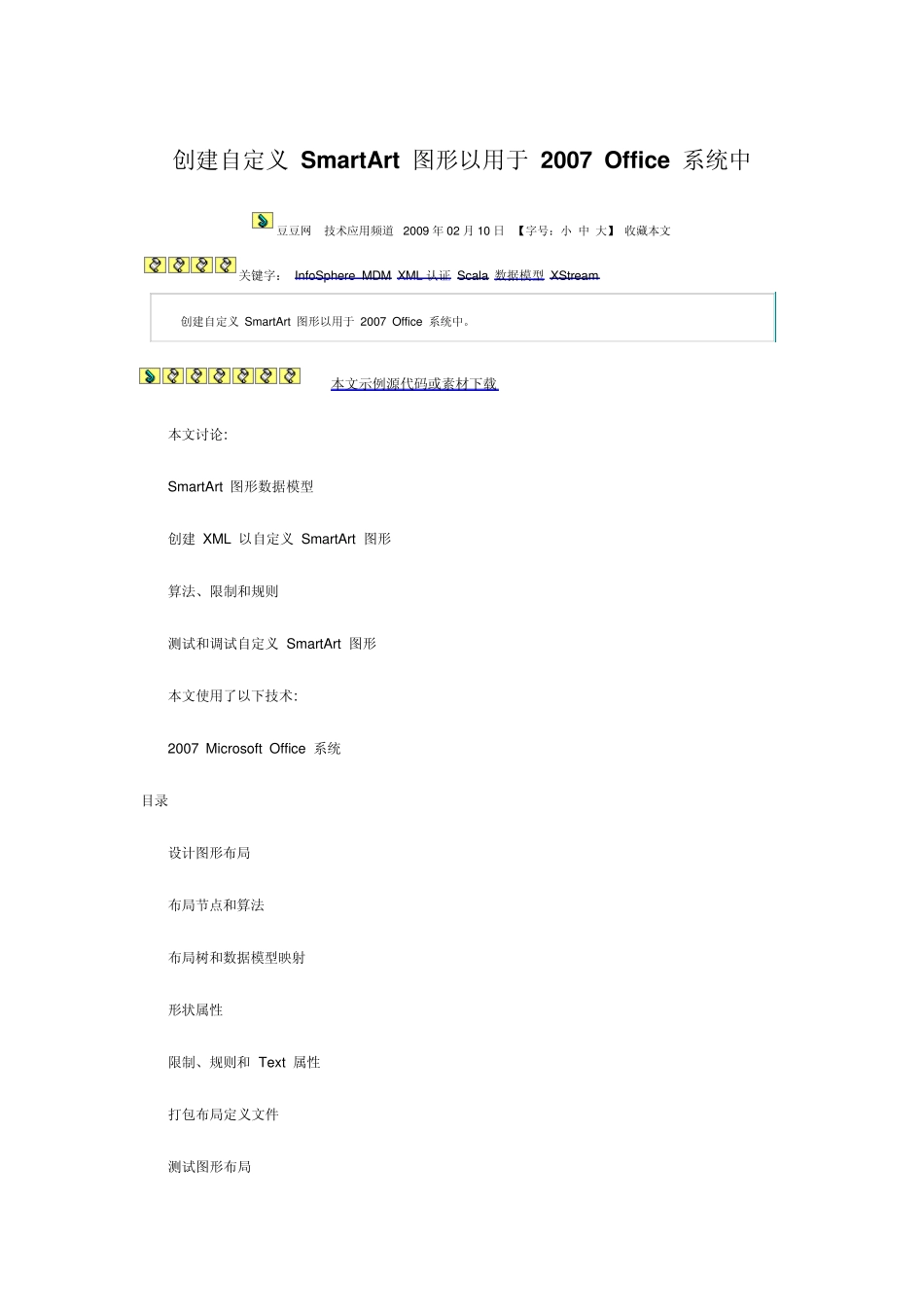

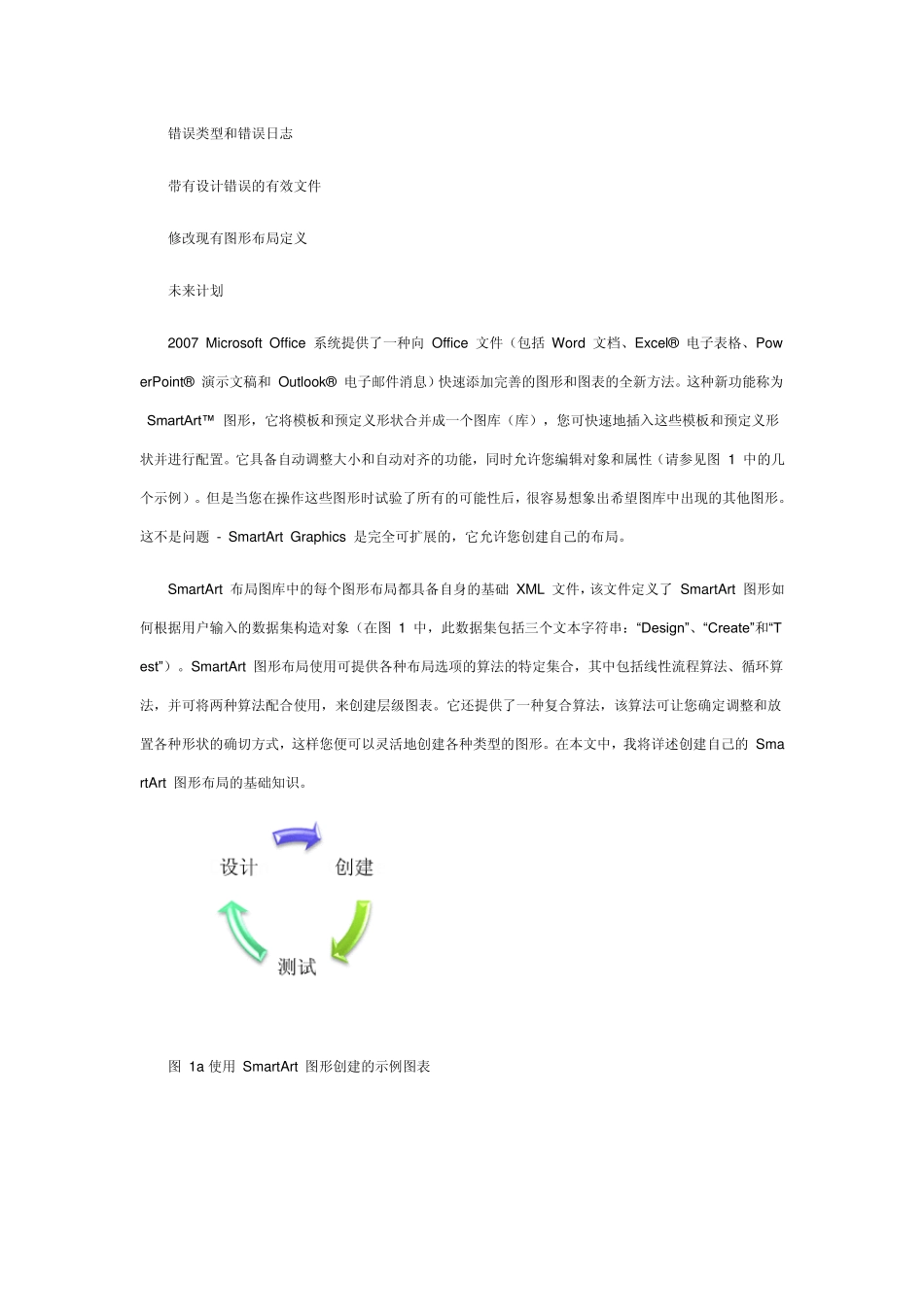

创建自定义 SmartArt 图形以用于 2007 Office 系统中 豆豆网 技术应用频道 2009 年02 月10 日 【字号：小 中 大】 收藏本文 关键字： InfoSphere MDM XML 认证 Scala 数据模型 XStream 创建自定义 SmartArt 图形以用于 2007 Office 系统中。 本文示例源代码或素材下载 本文讨论: SmartArt 图形数据模型 创建 XML 以自定义 SmartArt 图形 算法、限制和规则 测试和调试自定义 SmartArt 图形 本文使用了以下技术: 2007 Microsoft Office 系统 目录 设计图形布局 布局节点和算法 布局树和数据模型映射 形状属性 限制、规则和 Tex t 属性 打包布局定义文件 测试图形布局 错误类型和错误日志 带有设计错误的有效文件 修改现有图形布局定义 未来计划 2007 Microsoft Office 系统提供了一种向 Office 文件（包括 Word 文档、Excel® 电子表格、PowerPoint® 演示文稿和 Outlook® 电子邮件消息）快速添加完善的图形和图表的全新方法。这种新功能称为 SmartArt™ 图形，它将模板和预定义形状合并成一个图库（库），您可快速地插入这些模板和预定义形状并进行配置。它具备自动调整大小和自动对齐的功能，同时允许您编辑对象和属性（请参见图 1 中的几个示例）。但是当您在操作这些图形时试验了所有的可能性后，很容易想象出希望图库中出现的其他图形。这不是问题 - SmartArt Graphics 是完全可扩展的，它允许您创建自己的布局。 SmartArt 布局图库中的每个图形布局都具备自身的基础 XML 文件，该文件定义了 SmartArt 图形如何根据用户输入的数据集构造对象（在图 1 中，此数据集包括三个文本字符串：“Design”、“Create”和“Test”）。SmartArt 图形布局使用可提供各种布局选项的算法的特定集合，其中包括线性流程算法、循环算法，并可将两种算法配合使用，来创建层级图表。它还提供了一种复合算法，该算法可让您确定调整和放置各种形状的确切方式，这样您便可以灵活地创建各种类型的图形。在本文中，我将详述创建自己的 SmartArt 图形布局的基础知识。 图 1a 使用 SmartArt 图形创建的示例图表 图 1b 图 1c 图 1d 设计图形布局 创建 SmartArt 图形布局的第一步是确定图形的外观。确定了外观后，您可以开始分析 SmartArt 图形，以找出创建方法。 假设您要创建与图 2 中所显示图形类似的图形。需要完成若干步骤才能创建出该 SmartArt...
