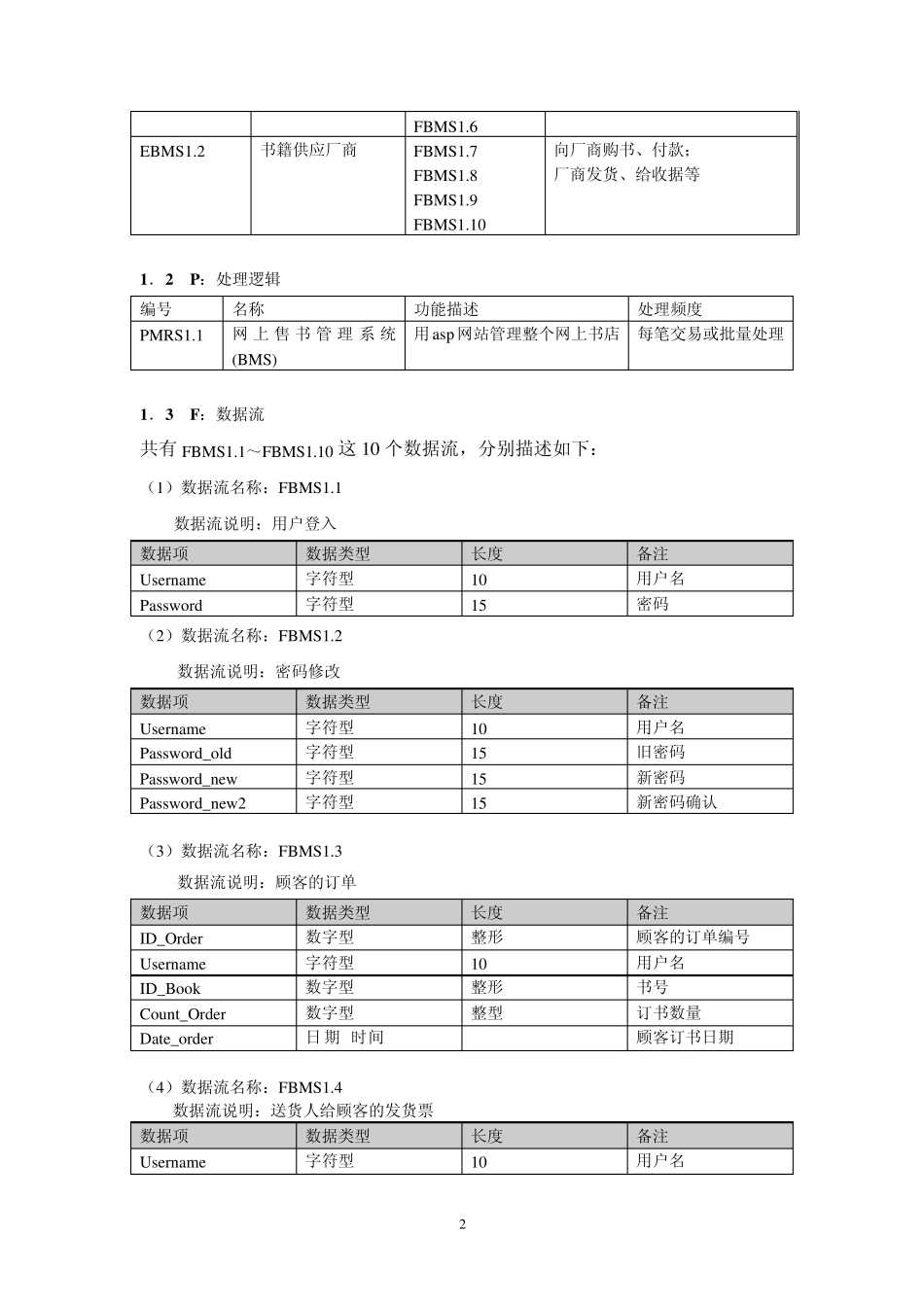

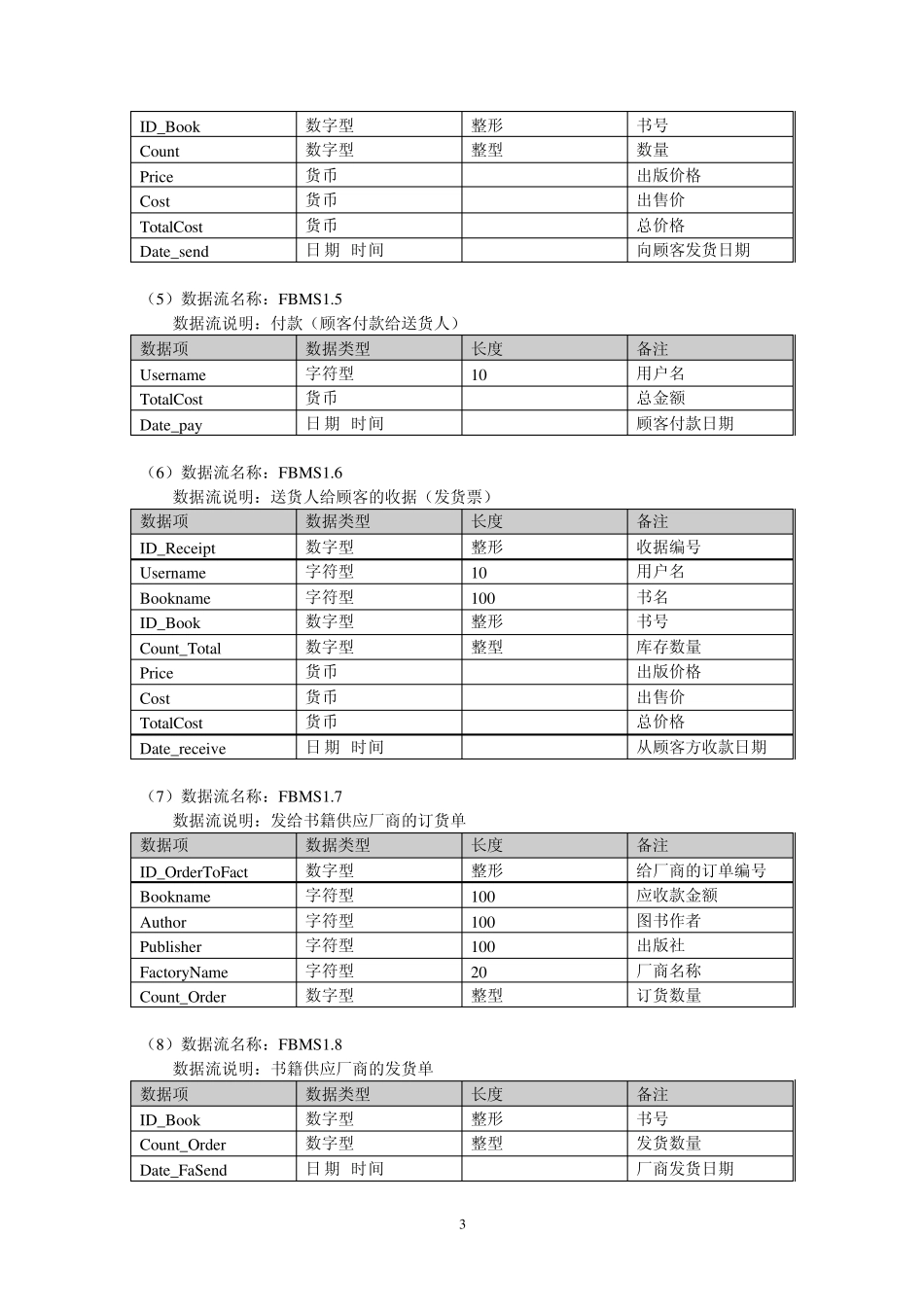

1 网上购书电子商务系统—— 软件产品开发要求及需求模型 计 02 001482 王郭明 001485 孔伟桐 001500 郭 杰 一、 数据流图： 1． 网上购书电子商务系统数据流程图（第一层） 网上书店管理系统顾客FBMS1.1 用户登入书籍供应厂商DBMS1.1暂存订单DBMS1.2书籍库存DBMS1.3采购订单DBMS1.4销售历史DBMS1.6应付款明细帐PBMS1.1DBMS1.5应收款明细帐DBMS1.7总帐FBMS1.2 密码修改FBMS1.3 订单FBMS1.4 发货票FBMS1.5 付款FBMS1.6 收据FBMS1.7 订货单FBMS1.8 发货单FBMS1.9 付款FBMS1.10 收据 数据流图说明： 1．1 E：外部项 编号 名称 有关数据流 属性描述 EBMS1.1 顾客 FBMS1.1 FBMS1.2 FBMS1.3 FBMS1.4 FBMS1.5 用户注册、登陆、提交订单、付款； 送货给顾客、给顾客收据等 2 FBMS1.6 EBMS1.2 书籍供应厂商 FBMS1.7 FBMS1.8 FBMS1.9 FBMS1.10 向厂商购书、付款； 厂商发货、给收据等 1．2 P：处理逻辑 编号 名称 功能描述 处理频度 PMRS1.1 网 上 售 书管 理 系 统(BMS) 用asp网站管理整个网上书店 每笔交易或批量处理 1．3 F：数据流 共有 FBMS1.1～FBMS1.10 这 10 个数据流，分别描述如下： （1）数据流名称：FBMS1.1 数据流说明：用户登入 数据项 数据类型 长度 备注 Username 字符型 10 用户名 Passw ord 字符型 15 密码 （2）数据流名称：FBMS1.2 数据流说明：密码修改 数据项 数据类型 长度 备注 Username 字符型 10 用户名 Passw ord_old 字符型 15 旧密码 Passw ord_new 字符型 15 新密码 Passw ord_new 2 字符型 15 新密码确认 （3）数据流名称：FBMS1.3 数据流说明：顾客的订单 数据项 数据类型 长度 备注 ID_Order 数字型 整形 顾客的订单编号 Username 字符型 10 用户名 ID_Book 数字型 整形 书号 Count_Order 数字型 整型 订书数量 Date_order 日期/时间 顾客订书日期 （4）数据流名称：FBMS1.4 数据流说明：送货人给顾客的发货票 数据项 数据类型 长度 备注 Username 字符型 10 用户名 3 ID_Book 数字型 整形 书号 Cou nt 数字型 整型 数量 Price 货币 出版价格 Cost 货币 出售价 TotalCost 货币 总价格 Date_send 日期/时间 向顾客发货日期 （5）数据流名称：FBMS1.5 数据流说明：付款（顾客付款给送货人） 数据项 数据类型 长度 备注 Username 字...
