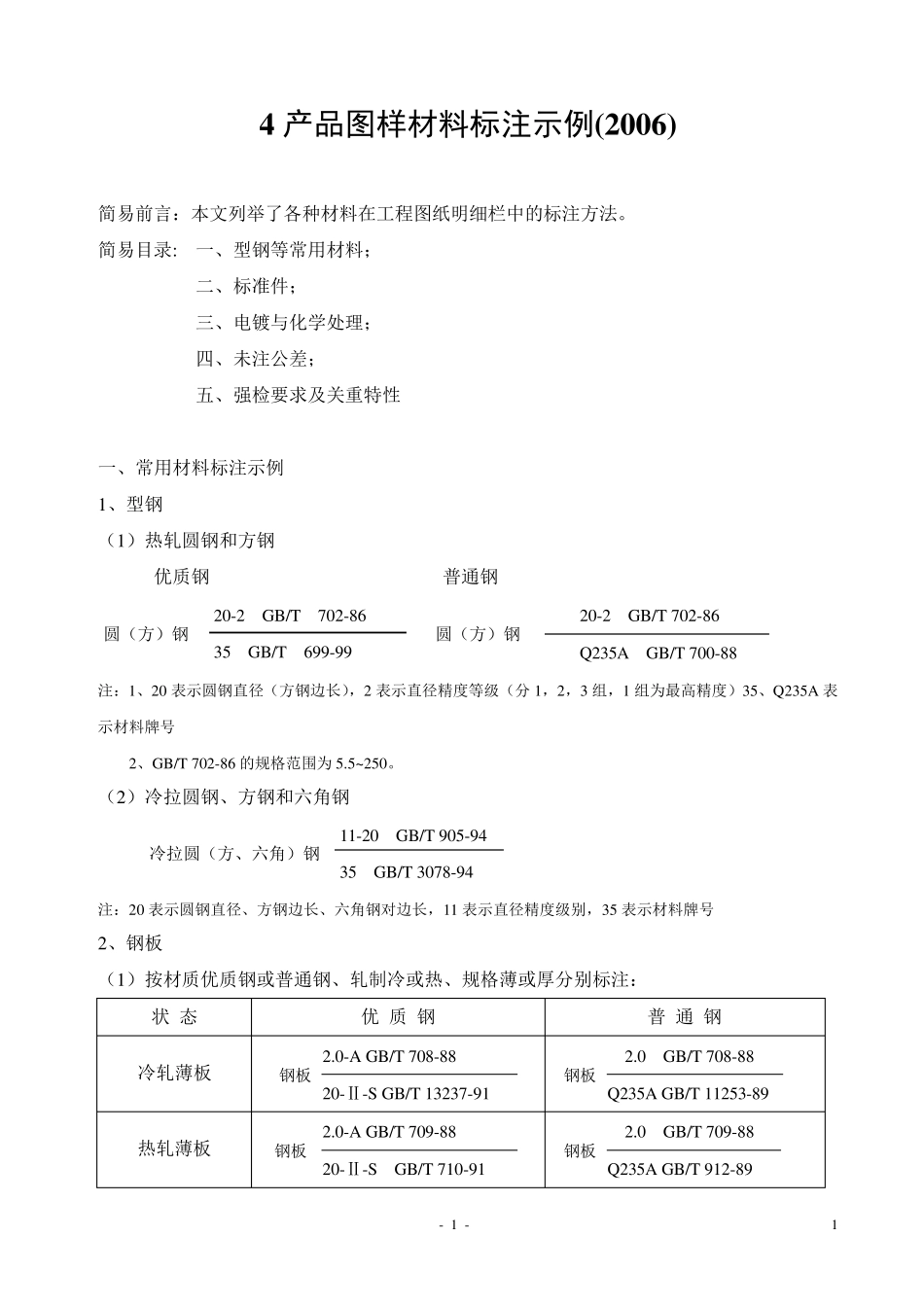

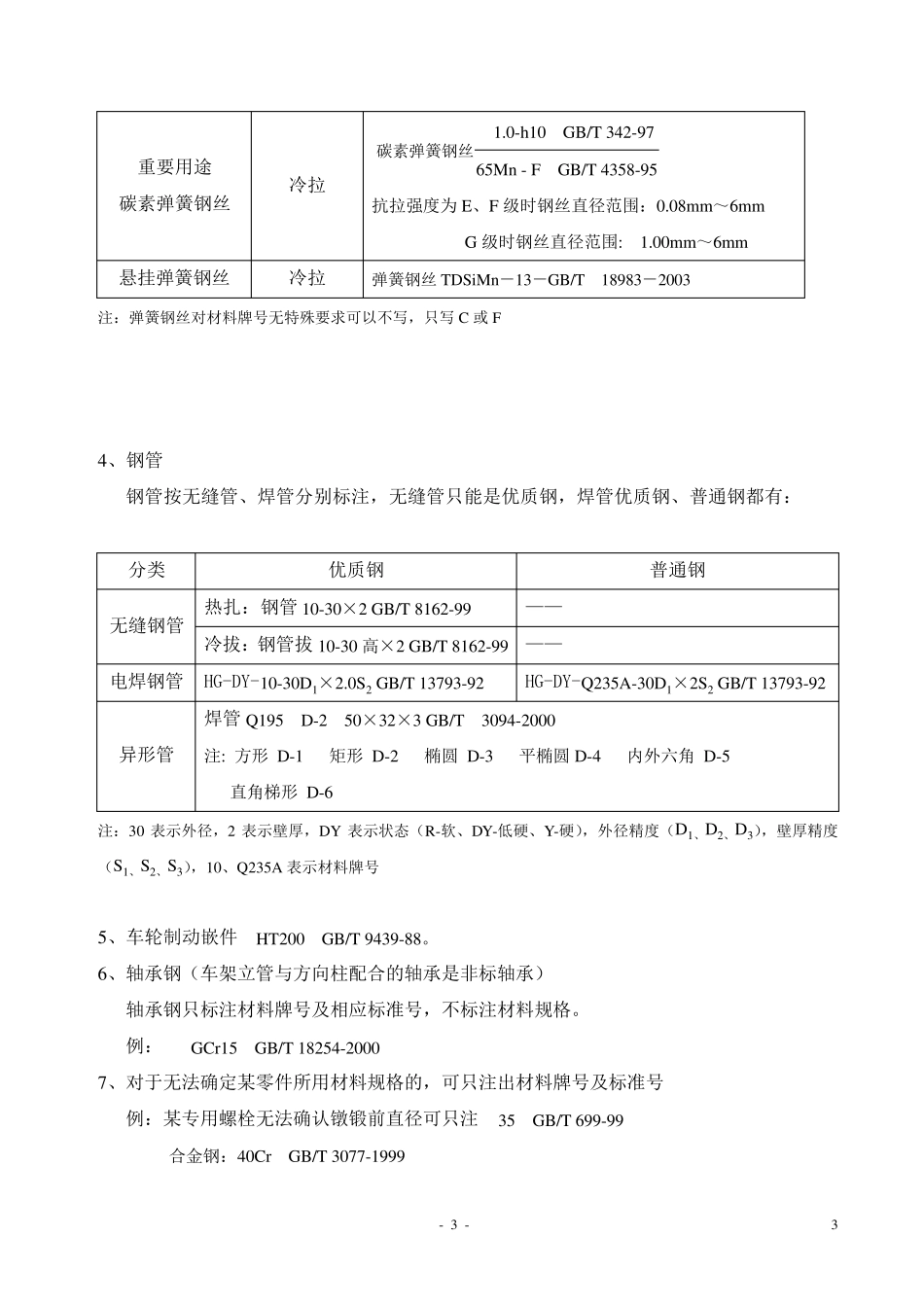

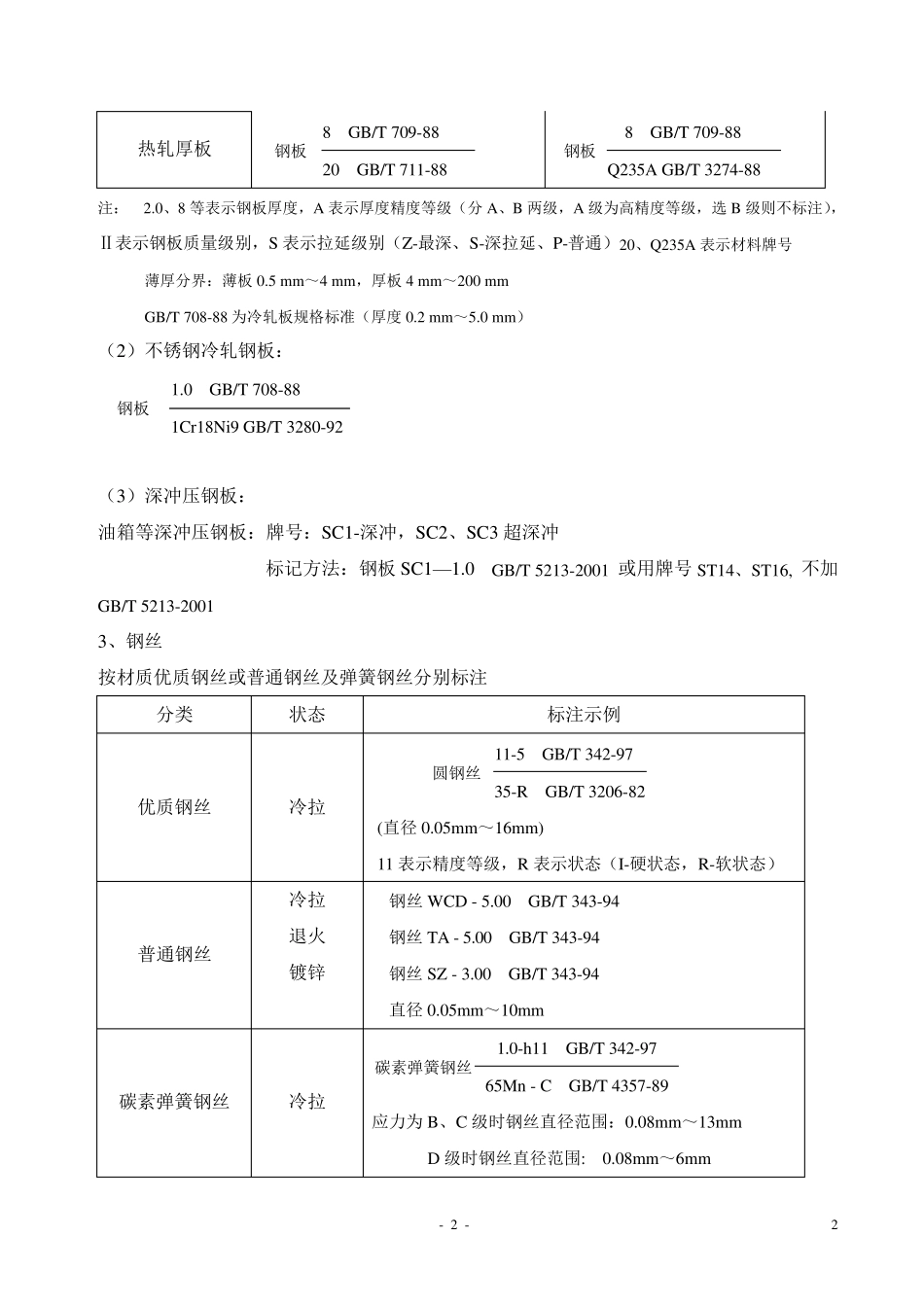

- 1 - 1 4 产品图样材料标注示例(2 0 0 6 ) 简易前言：本文列举了各种材料在工程图纸明细栏中的标注方法。 简易目录: 一、型钢等常用材料； 二、标准件； 三、电镀与化学处理； 四、未注公差； 五、强检要求及关重特性 一、常用材料标注示例 1、型钢 （1）热轧圆钢和方钢 优质钢 普通钢 圆（方）钢 20-2 GB/T 702-86 35 GB/T 699-99 圆（方）钢 20-2 GB/T 702-86 Q235A GB/T 700-88 注：1、20 表示圆钢直径（方钢边长），2 表示直径精度等级（分1，2，3 组，1 组为最高精度）35、Q235A 表示材料牌号 2、GB/T 702-86 的规格范围为5.5~250。 （2）冷拉圆钢、方钢和六角钢 冷拉圆（方、六角）钢 11-20 GB/T 905-94 35 GB/T 3078-94 注：20 表示圆钢直径、方钢边长、六角钢对边长，11 表示直径精度级别，35 表示材料牌号 2、钢板 （1）按材质优质钢或普通钢、轧制冷或热、规格薄或厚分别标注： 状 态 优 质 钢 普 通 钢 冷轧薄板 钢板 2.0-A GB/T 708-88 20-Ⅱ-S GB/T 13237-91 钢板 2.0 GB/T 708-88 Q235A GB/T 11253-89 热轧薄板 钢板 2.0-A GB/T 709-88 20-Ⅱ-S GB/T 710-91 钢板 2.0 GB/T 709-88 Q235A GB/T 912-89 - 2 - 2 热轧厚板 钢板 8 GB/T 709-88 20 GB/T 711-88 钢板 8 GB/T 709-88 Q235A GB/T 3274-88 注： 2.0、8 等表示钢板厚度，A 表示厚度精度等级（分A、B 两级，A 级为高精度等级，选B 级则不标注），Ⅱ表示钢板质量级别，S 表示拉延级别（Z-最深、S-深拉延、P-普通）20、Q235A 表示材料牌号 薄厚分界：薄板0.5 mm～4 mm，厚板4 mm～200 mm GB/T 708-88 为冷轧板规格标准（厚度0.2 mm～5.0 mm） （2）不锈钢冷轧钢板： （3）深冲压钢板： 油箱等深冲压钢板：牌号：SC1-深冲，SC2、SC3 超深冲 标记方法：钢板SC1—1.0 GB/T 5213-2001 或用牌号 ST14、ST16, 不加GB/T 5213-2001 3、钢丝 按材质优质钢丝或普通钢丝及弹簧钢丝分别标注 分类 状态 标注示例 优质钢丝 冷拉 圆钢丝 11-5 GB/T 342-97 35-R GB/T 3206-82 (直径 0.05mm～16mm) 11 表示精度等级，R 表示状态（I-硬状态，R-软状态） 普通钢丝 冷拉 退火 镀锌 钢丝 WCD - 5.00 GB/T 343-94 钢丝 TA - 5.00 GB/T 343-94 钢丝 SZ - 3.00 GB/T 343-94 直径 0.05mm～10mm 碳素弹簧...
