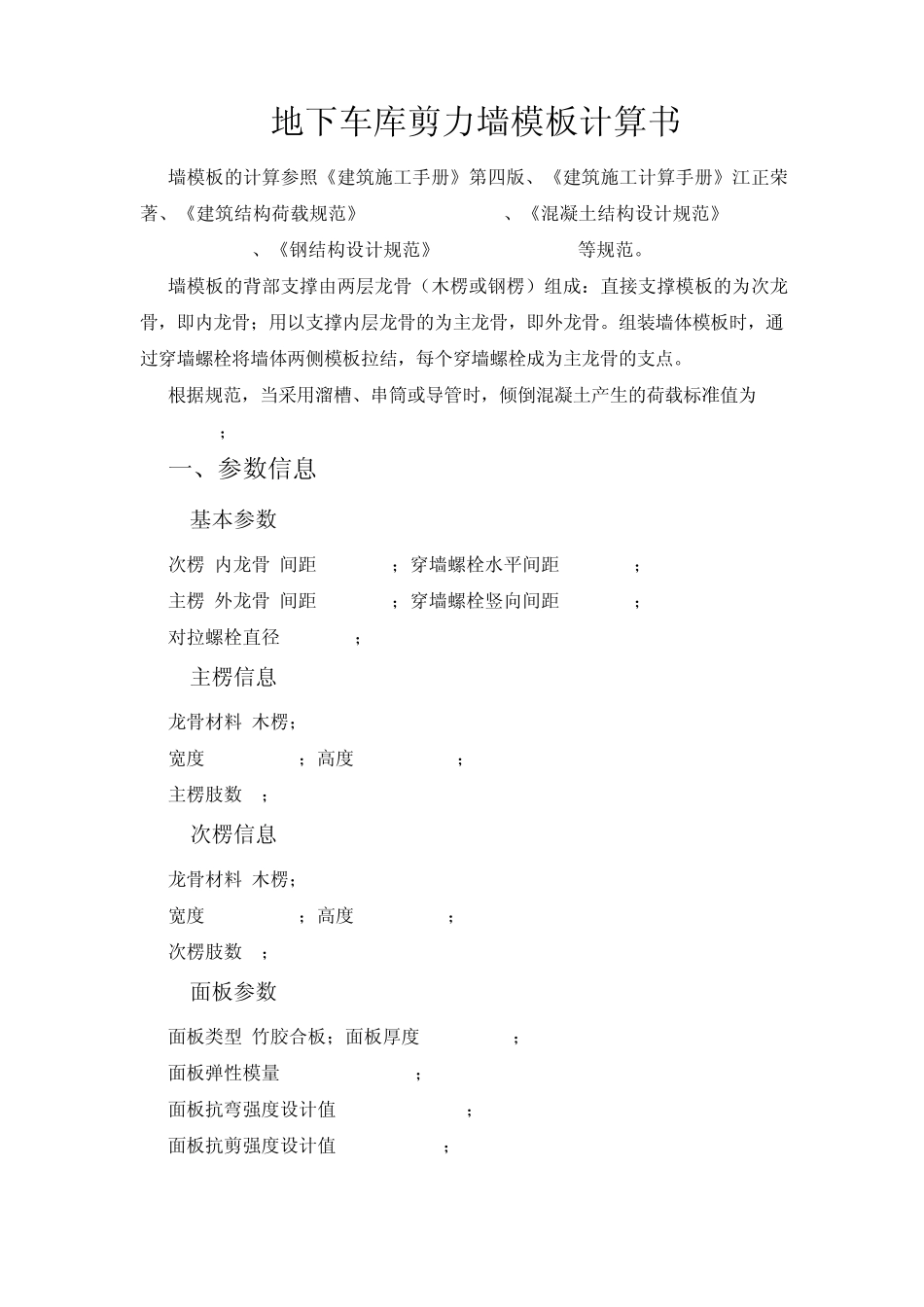

地下车库剪力墙模板计算书 墙模板的计算参照《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》GB50010-2002、《钢结构设计规范》(GB 50017-2003)等规范。 墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。 根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为2.00kN/m2； 一、参数信息 1.基本参数 次楞(内龙骨)间距(mm):300；穿墙螺栓水平间距(mm):600； 主楞(外龙骨)间距(mm):500；穿墙螺栓竖向间距(mm):500； 对拉螺栓直径(mm):M14； 2.主楞信息 龙骨材料:木楞； 宽度(mm):80.00；高度(mm):100.00； 主楞肢数:1； 3.次楞信息 龙骨材料:木楞； 宽度(mm):60.00；高度(mm):80.00； 次楞肢数:2； 4.面板参数 面板类型:竹胶合板；面板厚度(mm):18.00； 面板弹性模量(N/mm2):9500.00； 面板抗弯强度设计值fc(N/mm2):13.00； 面板抗剪强度设计值(N/mm2):1.50； 5.木方参数 方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):9500.00； 方木抗剪强度设计值ft(N/mm2):1.50； 墙模板设计简图 二、墙模板荷载标准值计算 按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: 其中 γ -- 混凝土的重力密度，取24.000kN/m3； t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h； T -- 混凝土的入模温度，取20.000℃； V -- 混凝土的浇筑速度，取2.500m/h； H -- 模板计算高度，取3.000m； β1-- 外加剂影响修正系数，取1.000； β2-- 混凝土坍落度影响修正系数，取1.000。 根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F； 分别为 47.705 kN/m2、72.000 kN/m2，取较小值47.705 kN/m2作为本工程计算荷载。 计算中采用新浇混凝土侧压力标准值 F1=47.705kN/m2； 倾倒混凝土时产生的荷载标准值 F2= 2.000 kN/m2。 三、墙模板面板的计算 面板为受弯结构,需要验算其抗弯强度和刚度。按规范规定，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨...
