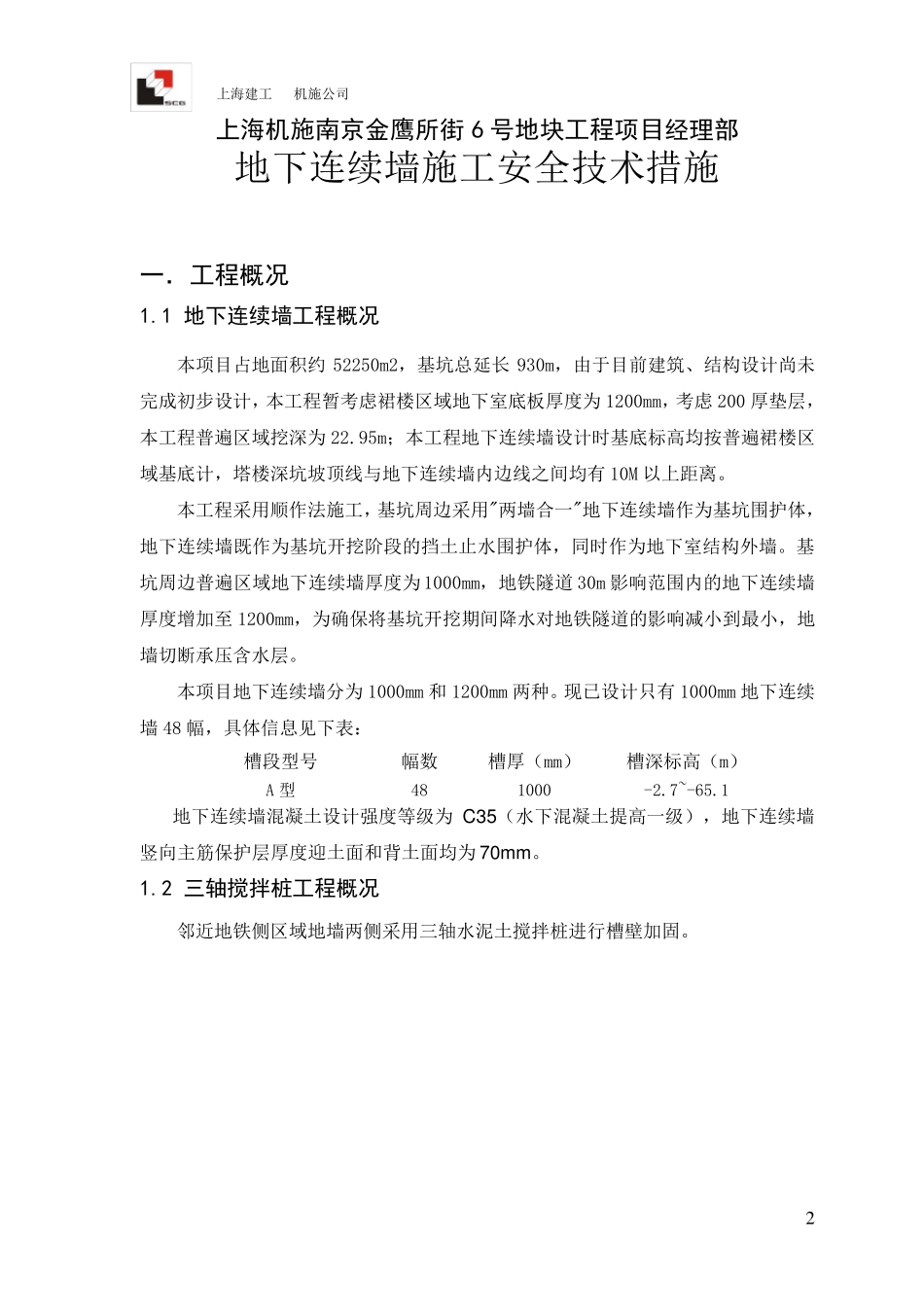

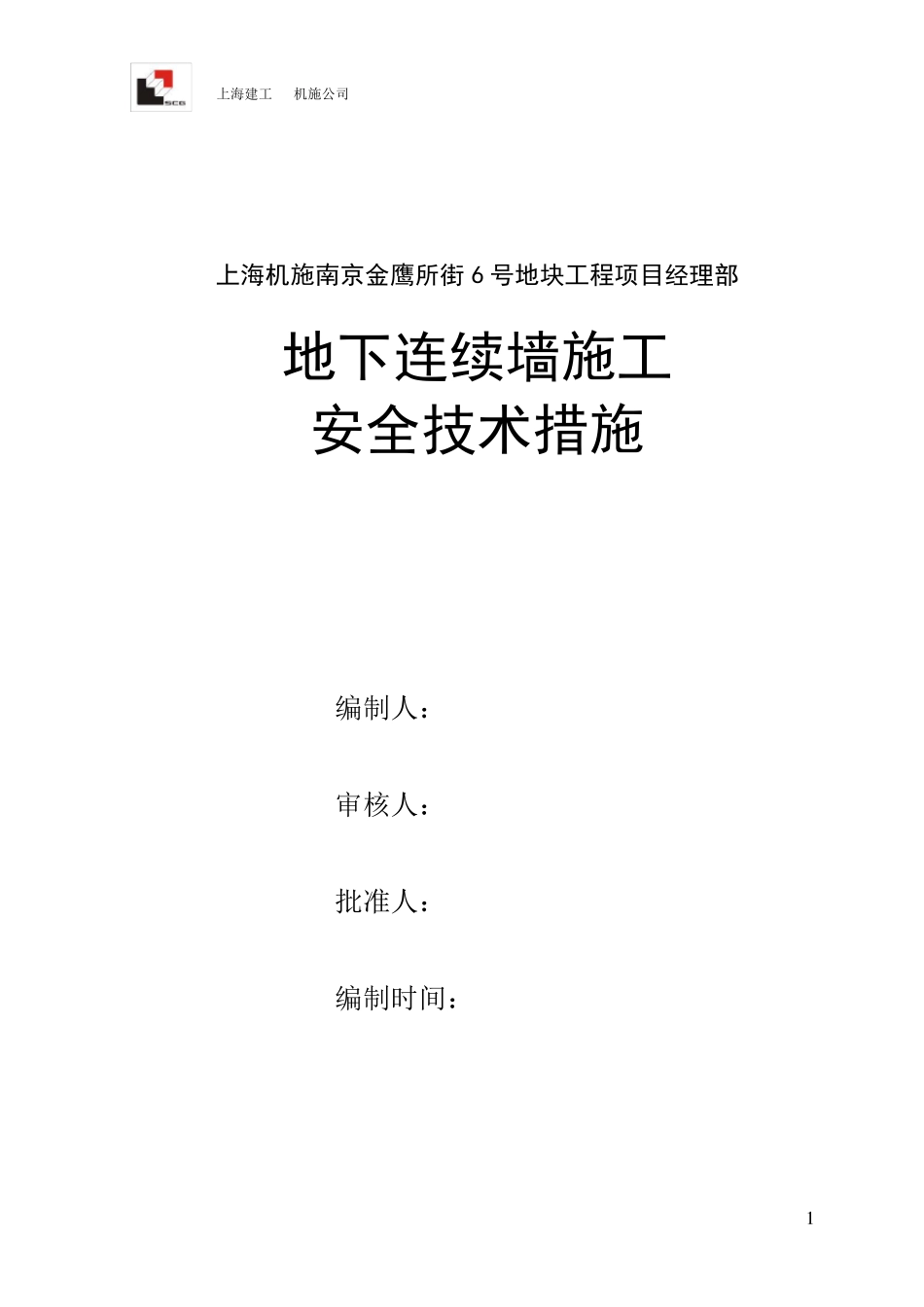

上海建工 机施公司 1 上海机施南京金鹰所街 6 号地块工程项目经理部 地下连续墙施工 安全技术措施 编制人： 审核人： 批准人： 编制时间： 上海建工 机施公司 2 上海机施南京金鹰所街6 号地块工程项目经理部 地下连续墙施工安全技术措施 一．工程概况 1.1 地下连续墙工程概况 本项目占地面积约52250m2，基坑总延长930m，由于目前建筑、结构设计尚未完成初步设计，本工程暂考虑裙楼区域地下室底板厚度为 1200mm，考虑 200 厚垫层，本工程普遍区域挖深为 22.95m；本工程地下连续墙设计时基底标高均按普遍裙楼区域基底计，塔楼深坑坡顶线与地下连续墙内边线之间均有 10M 以上距离。 本工程采用顺作法施工，基坑周边采用"两墙合一"地下连续墙作为基坑围护体，地下连续墙既作为基坑开挖阶段的挡土止水围护体，同时作为地下室结构外墙。基坑周边普遍区域地下连续墙厚度为 1000mm，地铁隧道 30m 影响范围内的地下连续墙厚度增加至 1200mm，为确保将基坑开挖期间降水对地铁隧道的影响减小到最小，地墙切断承压含水层。 本项目地下连续墙分为 1000mm 和1200mm 两种。现已设计只有 1000mm 地下连续墙48 幅，具体信息见下表： 槽段型号 幅数 槽厚（mm） 槽深标高（m） A 型 48 1000 -2.7~-65.1 地下连续墙混凝土设计强度等级为 C35（水下混凝土提高一级），地下连续墙竖向主 筋 保护层厚度迎 土面和背 土面均为 70mm。 1.2 三轴搅拌桩工程概况 邻 近 地铁侧 区域地墙两侧 采用三 轴 水泥 土搅 拌 桩 进 行 槽壁 加固 。 上海建工 机施公司 3 图2 三轴搅拌桩平面示意图 1.3 高压旋喷桩工程概况 地铁侧地下连续墙设置三轴水泥土搅拌桩槽壁加固，其余侧地下连续墙接头外侧均设置2 根∅ 1000@ 700 高压旋喷桩进行封堵加固，深度为-2.7～-24.6。 图3 高压旋喷平面示意图 二、施工过程中的预防措施及应急措施 针对南京金鹰国际6 号地块项目地下连续墙施工特点，以尽量减少施工对周围环境的危害，保护相邻建筑物及管线安全，最大限度减少人员伤亡和经济损失，及时预防和消除施工过程中的各种问题，特制订如下措施： （一）导墙施工措施 ⑴导墙施工前，应平整场地，清除施工范围内的地面、地下障碍物，并测放出导墙位置。 ⑵导墙的结构形式应根据地质条件、地下水位、施工荷载、挖槽方法、地下障 上 海 建 工 机 施 公 司 4 碍 物 等 情 况 确 定 。 ...
