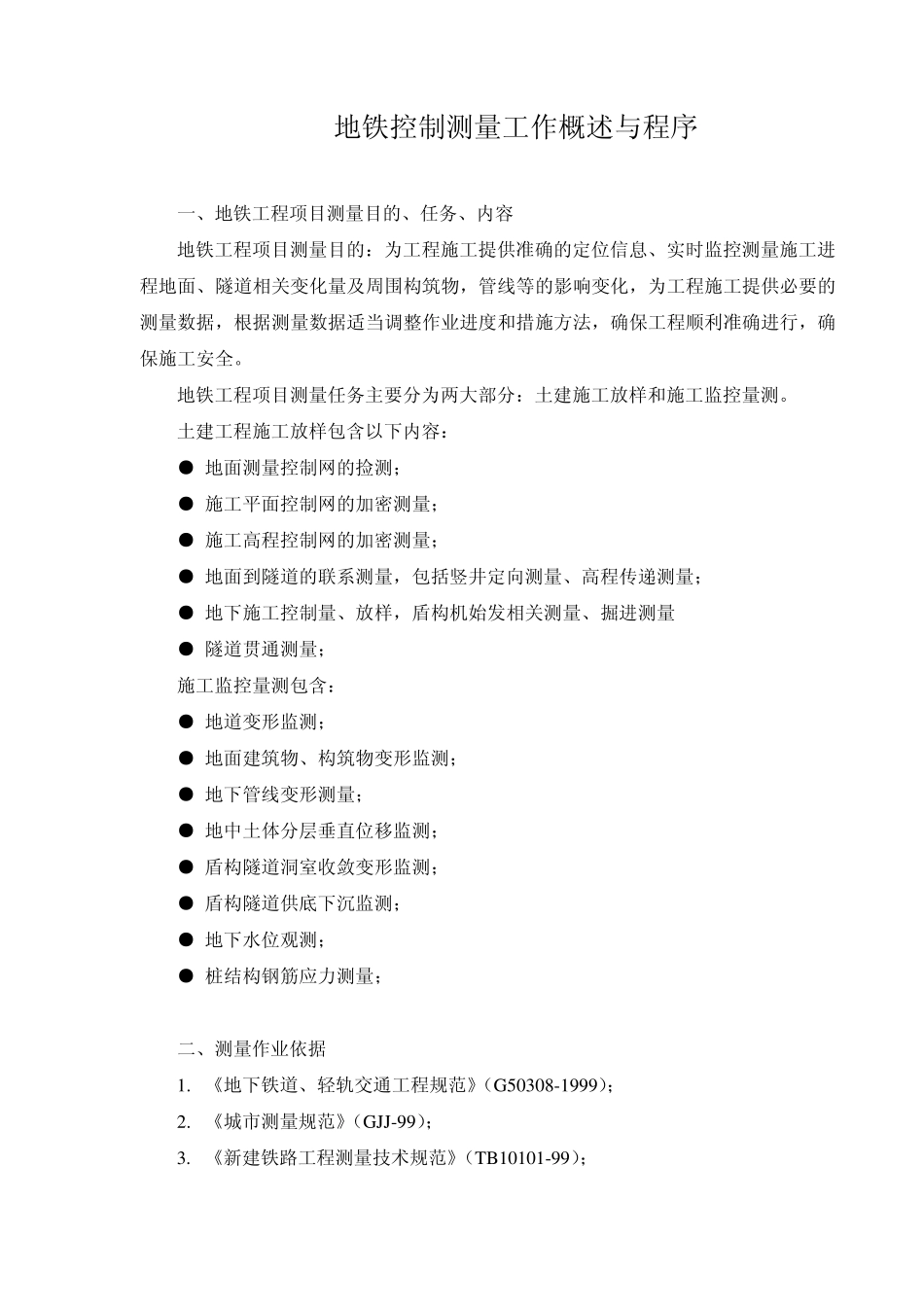

地铁控制测量工作概述与程序 一、地铁工程项目测量目的、任务、内容 地铁工程项目测量目的：为工程施工提供准确的定位信息、实时监控测量施工进程地面、隧道相关变化量及周围构筑物，管线等的影响变化，为工程施工提供必要的测量数据，根据测量数据适当调整作业进度和措施方法，确保工程顺利准确进行，确保施工安全。 地铁工程项目测量任务主要分为两大部分：土建施工放样和施工监控量测。 土建工程施工放样包含以下内容： ● 地面测量控制网的捡测； ● 施工平面控制网的加密测量； ● 施工高程控制网的加密测量； ● 地面到隧道的联系测量，包括竖井定向测量、高程传递测量； ● 地下施工控制量、放样，盾构机始发相关测量、掘进测量 ● 隧道贯通测量； 施工监控量测包含： ● 地道变形监测； ● 地面建筑物、构筑物变形监测； ● 地下管线变形测量； ● 地中土体分层垂直位移监测； ● 盾构隧道洞室收敛变形监测； ● 盾构隧道供底下沉监测； ● 地下水位观测； ● 桩结构钢筋应力测量； 二、测量作业依据 1. 《地下铁道、轻轨交通工程规范》（G50308-1999）； 2. 《城市测量规范》（GJJ-99）； 3. 《新建铁路工程测量技术规范》（T B10101-99）； 4. 《工程测量规范》（GB50026-93）； 5. 《全球定位系统（GPS）测量规范》（GH2001.92）； 6. 《地下铁道工程施工及验收规范》（GB50299-1999）； 7. 《建筑变形测量规范》（JGJ/T8-9）； 8. 《地下铁道设计规范》（GB50299-1999）； 9. 《国家一、二等水准测量规范》（GB12897-91）； 10. 南昌地铁相关技术要求与设计施工图 11. 南昌地铁沿线建筑调查资料、沿线市政管线调查资料； 三、测量准备工作 1、 测量设备的配置与管理 本工程各合同段测量设备基本要求为全站仪（2〃级以上）、精密水准仪、钢尺。各合同段应制定严格的测量仪器使用及保管制度，精度达不到要求的测量仪器严禁使用。各种测量仪器、设备应按计量要求定期送交有检定资格的部门进行检定，检定合格证报监理工程师核定。 做好测量设备的日常保养，保证测量设备精度处于良好工作状态，施工过程中应定期对测量设备进行常规校验，测量设备管理与维护应专人负责。仪器除每年检定一次外，使用前应做检查。 2、测量组织机构 各合同段应设立专职测量组，负责全过程的施工测量定位放线、施工过程的测量监控与内部测量资料复核工作。每组人员不得少于 3人，测量组技术力...
