电子脉搏计数器的设计论文设计VIP免费

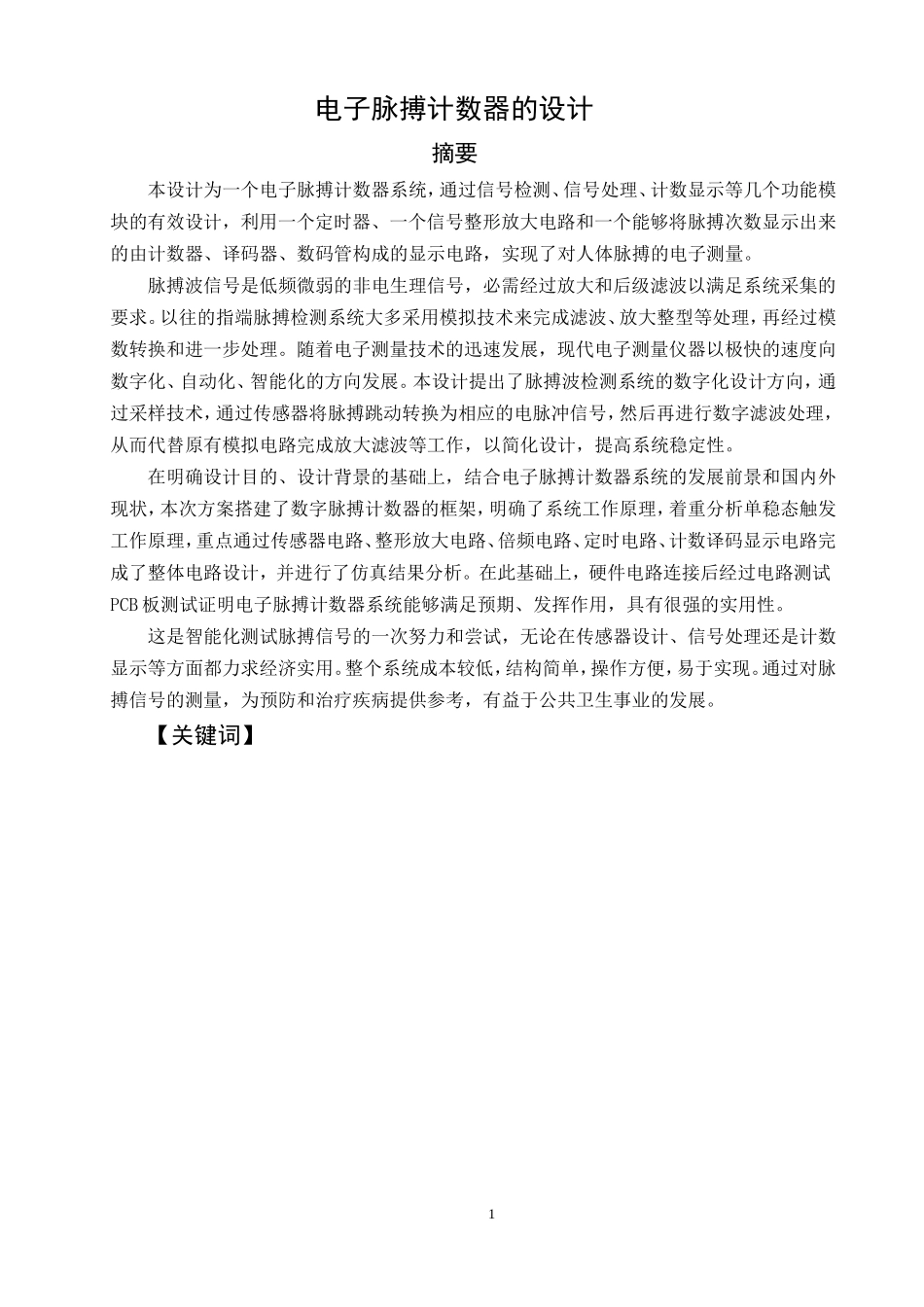

电子脉搏计数器的设计摘要本设计为一个电子脉搏计数器系统，通过信号检测、信号处理、计数显示等几个功能模块的有效设计，利用一个定时器、一个信号整形放大电路和一个能够将脉搏次数显示出来的由计数器、译码器、数码管构成的显示电路，实现了对人体脉搏的电子测量。脉搏波信号是低频微弱的非电生理信号，必需经过放大和后级滤波以满足系统采集的要求。以往的指端脉搏检测系统大多采用模拟技术来完成滤波、放大整型等处理，再经过模数转换和进一步处理。随着电子测量技术的迅速发展，现代电子测量仪器以极快的速度向数字化、自动化、智能化的方向发展。本设计提出了脉搏波检测系统的数字化设计方向，通过采样技术，通过传感器将脉搏跳动转换为相应的电脉冲信号，然后再进行数字滤波处理，从而代替原有模拟电路完成放大滤波等工作，以简化设计，提高系统稳定性。在明确设计目的、设计背景的基础上，结合电子脉搏计数器系统的发展前景和国内外现状，本次方案搭建了数字脉搏计数器的框架，明确了系统工作原理，着重分析单稳态触发工作原理，重点通过传感器电路、整形放大电路、倍频电路、定时电路、计数译码显示电路完成了整体电路设计，并进行了仿真结果分析。在此基础上，硬件电路连接后经过电路测试PCB 板测试证明电子脉搏计数器系统能够满足预期、发挥作用，具有很强的实用性。这是智能化测试脉搏信号的一次努力和尝试，无论在传感器设计、信号处理还是计数显示等方面都力求经济实用。整个系统成本较低，结构简单，操作方便，易于实现。通过对脉搏信号的测量，为预防和治疗疾病提供参考，有益于公共卫生事业的发展。【关键词】1Design of electronic pulse counterAbstractThis design is an electronic pulse counter system, through the signal detection, signal processing, count display and other functional modules of the effective design, the use of a timer, a signal shaping amplifier circuit and a can display the pulse times by the counter, decoder, digital tube composed of the display circuit, to achieve the electronic measurement of the human pulse.Low frequency pulse wave signal is weak, electrophysiological signals, the required level after amplification and filtering to meet the demand of the syst...
