坐标系统与投影变换及在ARCGIS中的应用VIP免费

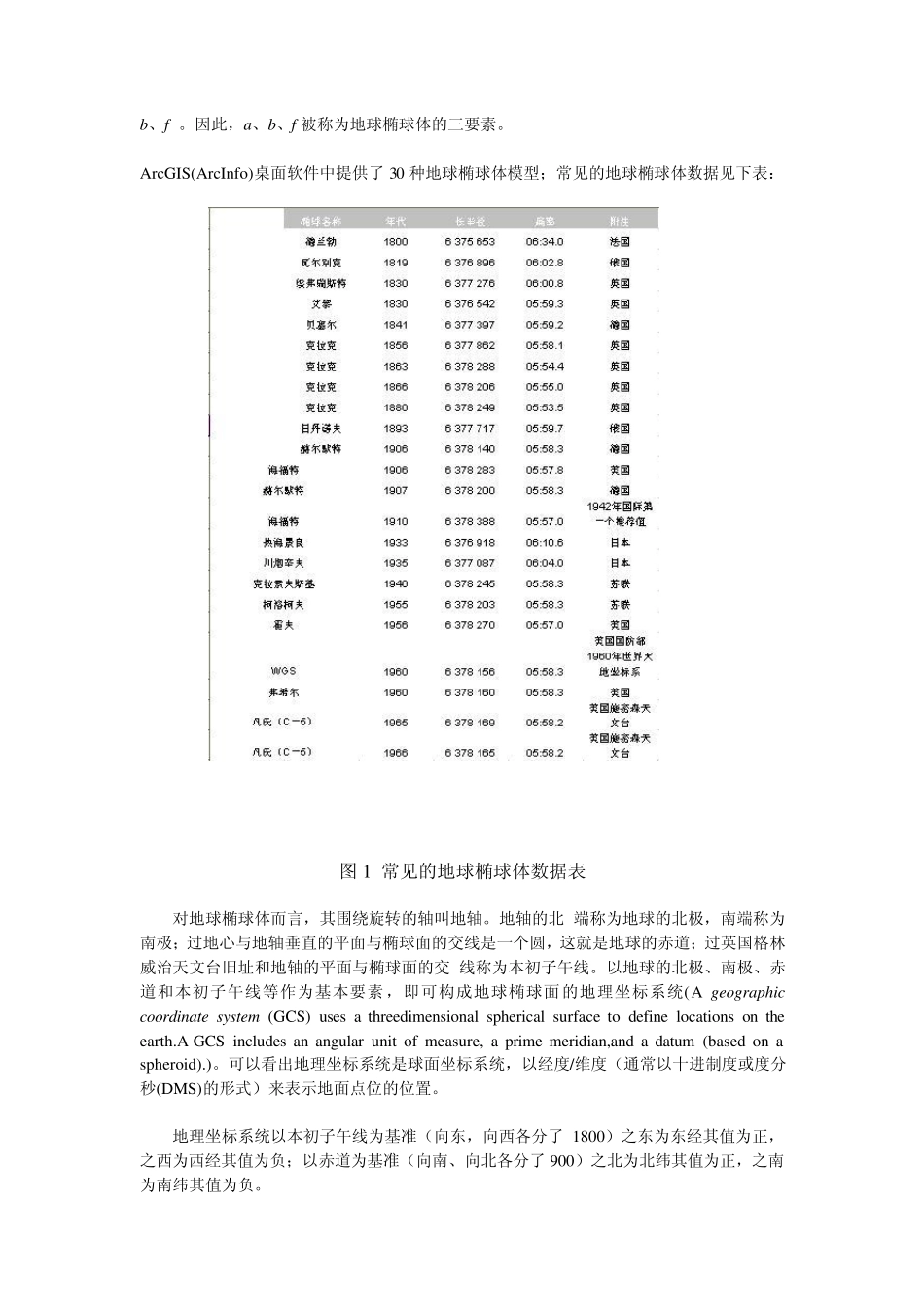

坐标系统与投影变换及在ARCGIS 中的应用 概述： 本文共可分为如下几个部分组成： 地球椭球体(Ellipsoid) 大地基准面（Geodetic datum） 投影坐标系统（Projected Coordinate Systems ） 坐标系统和投影变换在桌面产品中的应用 一、World files文件 GIS处 理的是空间信息，而所有对空间信息的量算都是基于某个坐标系统的，因此 GIS中坐标系统的定义是 GIS系统的基础，正确理解 GIS中的坐标系统就变得尤为 重要。坐标系统又可分为两大类：地理坐标系统、投影坐标系统。本文就对坐标系和投影及其在ArcGIS桌面产品中的应用做一些简单的论述。 GIS中的坐标系定义由基准面和地图投影两组参数确定，而基准面的定义则由特定椭球体及其对应的转换参数确定，因此欲正确定义 GIS 系统坐标系，首先必须弄清地球椭球体(Ellipsoid)、大地基准面(Datu m)及地图投影(Projection)三者的基本概念及它们之间的关系。 二、地球椭球体(Ellipsoid) 众所周知我们的地球表面是一个凸凹不平的表面，而对 于地球测量而言，地表是一个无法用数学公式表达的曲面，这样的曲面不能作为测量和制图的基准面。假想一个扁率极小的椭圆，绕大地球体短轴旋转所形成的规则 椭球体称之为地球椭球体。地球椭球体表面是一个规则的数学表面，可以用数学公式表达，所以在测量和制图中就用它替代地球的自然表面。因此就有了地球椭球体的概念。 地球椭球体有长半径和短半径之分，长半径(a)即赤道半径，短半径(b)即极半径。f=（a-b）/a 为椭球体的扁率，表示椭球体的扁平程度。由此可见，地球椭球体的形状和大小取决于 a、b、f 。因此，a、b、f 被称为地球椭球体的三要素。 ArcGIS(ArcInfo)桌面软件中提供了 30 种地球椭球体模型；常见的地球椭球体数据见下表： 图 1 常见的地球椭球体数据表 对地球椭球体而言，其围绕旋转的轴叫地轴。地轴的北 端称为地球的北极，南端称为南极；过地心与地轴垂直的平面与椭球面的交线是一个圆，这就是地球的赤道；过英国格林威治天文台旧址和地轴的平面与椭球面的交 线称为本初子午线。以地球的北极、南极、赤道和本初子午线等作为基本要素，即可构成地球椭球面的地理坐标系统(A geographic coordinate sy stem (GCS) u ses a threedimensional spherical su rface to define locations on the earth.A GCS inclu des an angu lar u nit of measu re, a prime meridian,and a datu...
