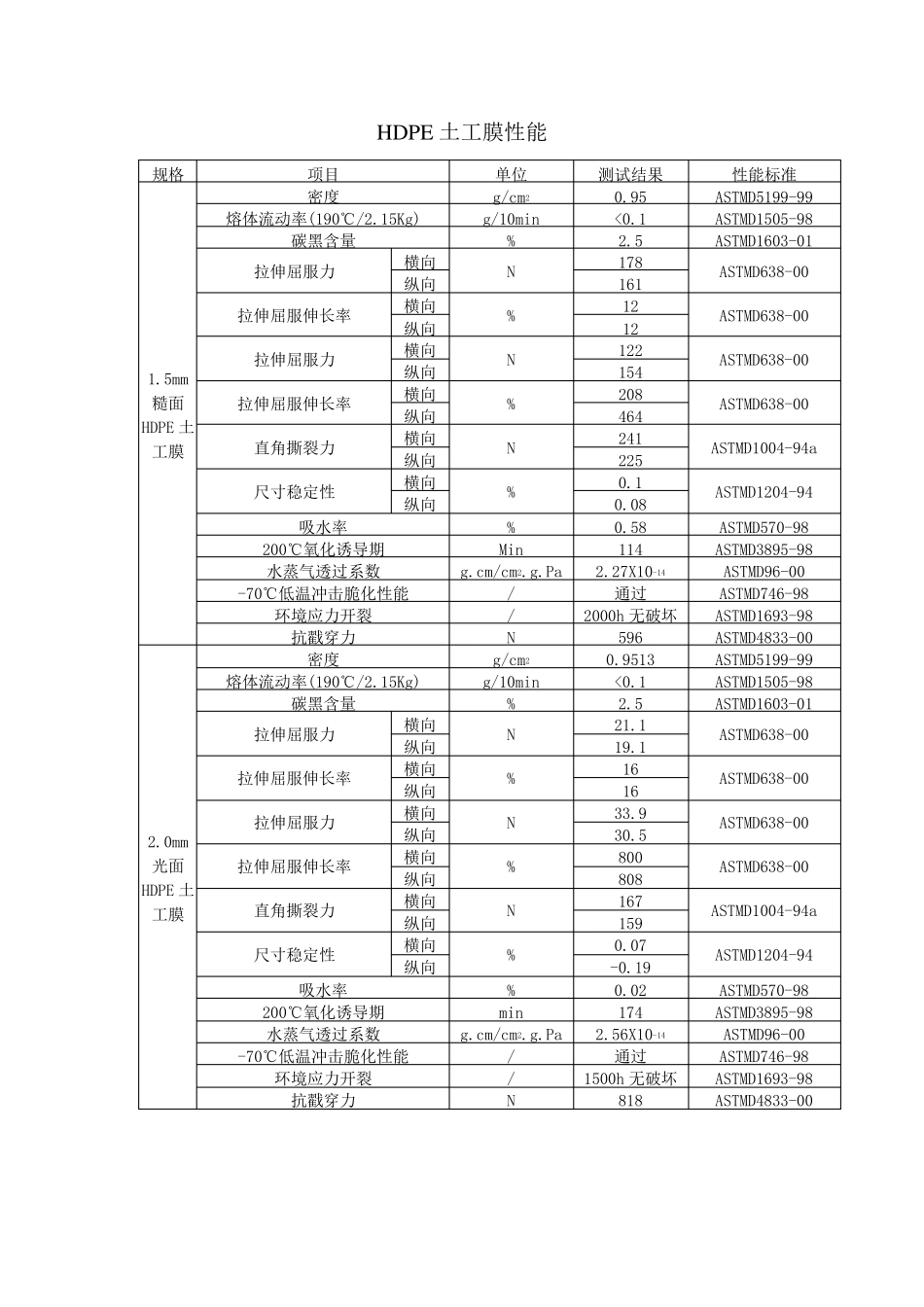

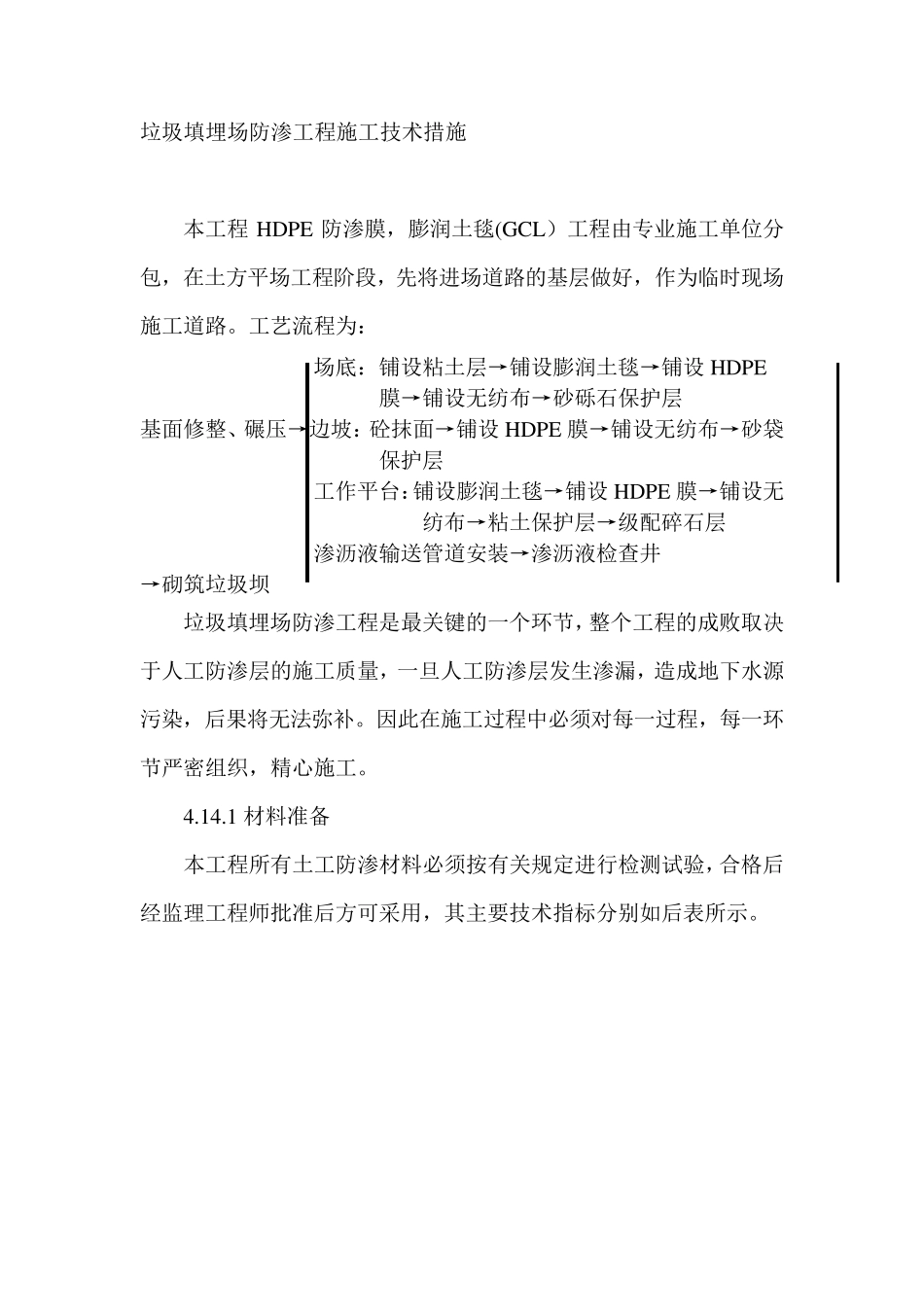

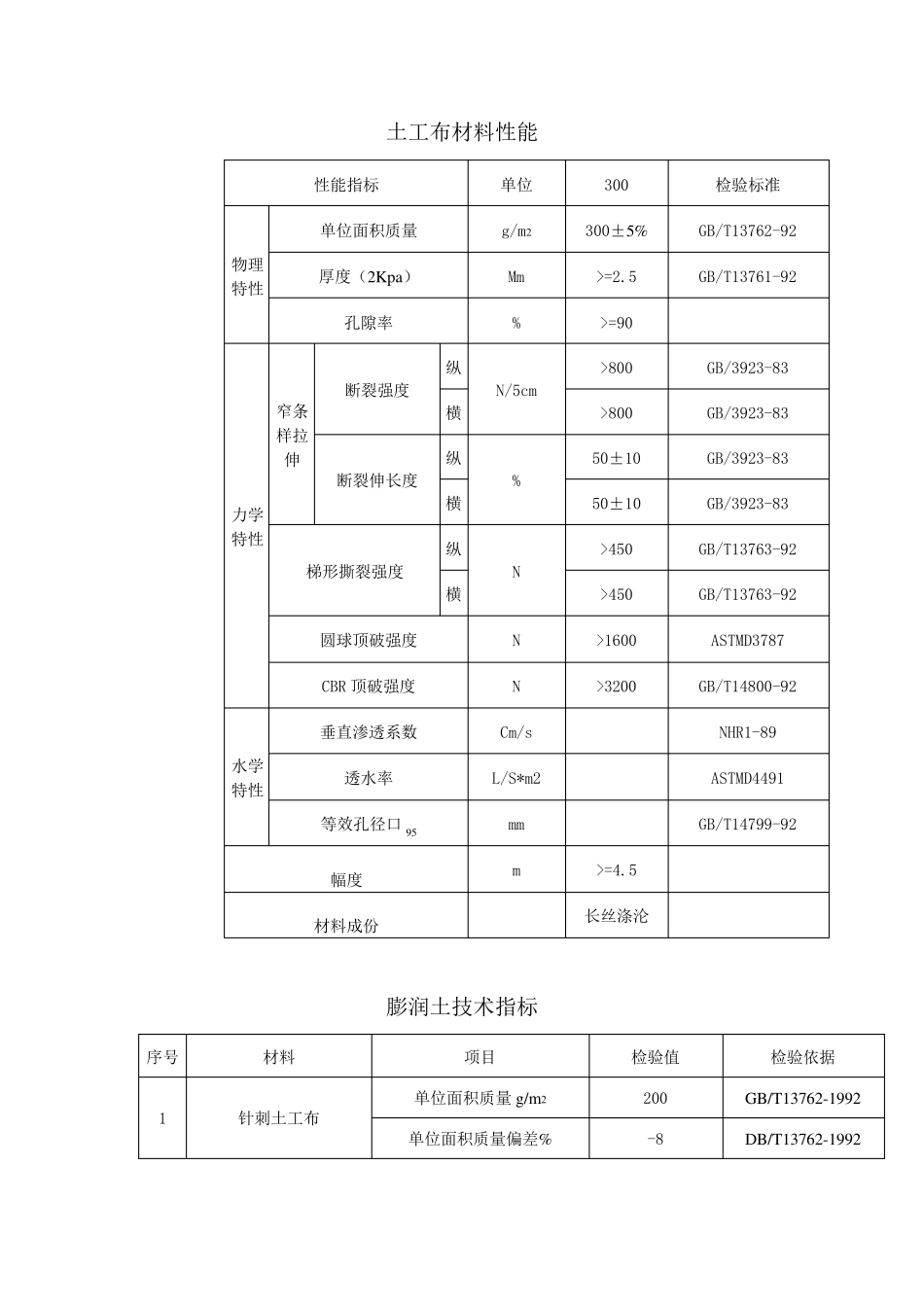

垃圾填埋场防渗工程施工技术措施 本工程HDPE 防渗膜，膨润土毯(GCL）工程由专业施工单位分包，在土方平场工程阶段，先将进场道路的基层做好，作为临时现场施工道路。工艺流程为： 场底：铺设粘土层→铺设膨润土毯→铺设HDPE膜→铺设无纺布→砂砾石保护层 基面修整、碾压→边坡：砼抹面→铺设HDPE 膜→铺设无纺布→砂袋保护层 工作平台：铺设膨润土毯→铺设HDPE 膜→铺设无纺布→粘土保护层→级配碎石层 渗沥液输送管道安装→渗沥液检查井 →砌筑垃圾坝 垃圾填埋场防渗工程是最关键的一个环节，整个工程的成败取决于人工防渗层的施工质量，一旦人工防渗层发生渗漏，造成地下水源污染，后果将无法弥补。因此在施工过程中必须对每一过程，每一环节严密组织，精心施工。 4.14.1 材料准备 本工程所有土工防渗材料必须按有关规定进行检测试验，合格后经监理工程师批准后方可采用，其主要技术指标分别如后表所示。 HDPE 土工膜性能 规格 项目 单位 测试结果 性能标准 1.5mm糙面HDPE 土工膜 密度 g/cm2 0.95 ASTMD5199-99 熔体流动率(190℃/2.15Kg) g/10min <0.1 ASTMD1505-98 碳黑含量 % 2.5 ASTMD1603-01 拉伸屈服力 横向 N 178 ASTMD638-00 纵向 161 拉伸屈服伸长率 横向 % 12 ASTMD638-00 纵向 12 拉伸屈服力 横向 N 122 ASTMD638-00 纵向 154 拉伸屈服伸长率 横向 % 208 ASTMD638-00 纵向 464 直角撕裂力 横向 N 241 ASTMD1004-94a 纵向 225 尺寸稳定性 横向 % 0.1 ASTMD1204-94 纵向 0.08 吸水率 % 0.58 ASTMD570-98 200℃氧化诱导期 Min 114 ASTMD3895-98 水蒸气透过系数 g.cm/cm2.g.Pa 2.27X10-14 ASTMD96-00 -70℃低温冲击脆化性能 / 通过 ASTMD746-98 环境应力开裂 / 2000h 无破坏 ASTMD1693-98 抗戳穿力 N 596 ASTMD4833-00 2.0mm光面HDPE 土工膜 密度 g/cm2 0.9513 ASTMD5199-99 熔体流动率(190℃/2.15Kg) g/10min <0.1 ASTMD1505-98 碳黑含量 % 2.5 ASTMD1603-01 拉伸屈服力 横向 N 21.1 ASTMD638-00 纵向 19.1 拉伸屈服伸长率 横向 % 16 ASTMD638-00 纵向 16 拉伸屈服力 横向 N 33.9 ASTMD638-00 纵向 30.5 拉伸屈服伸长率 横向 % 800 ASTMD638-00 纵向 808 直角撕裂力 横向 N 167 ASTMD1004-94a 纵向 159 尺寸稳定性 横向 % 0.07 ASTMD1204-94 纵向 -0.19 吸水率 % 0.0...
