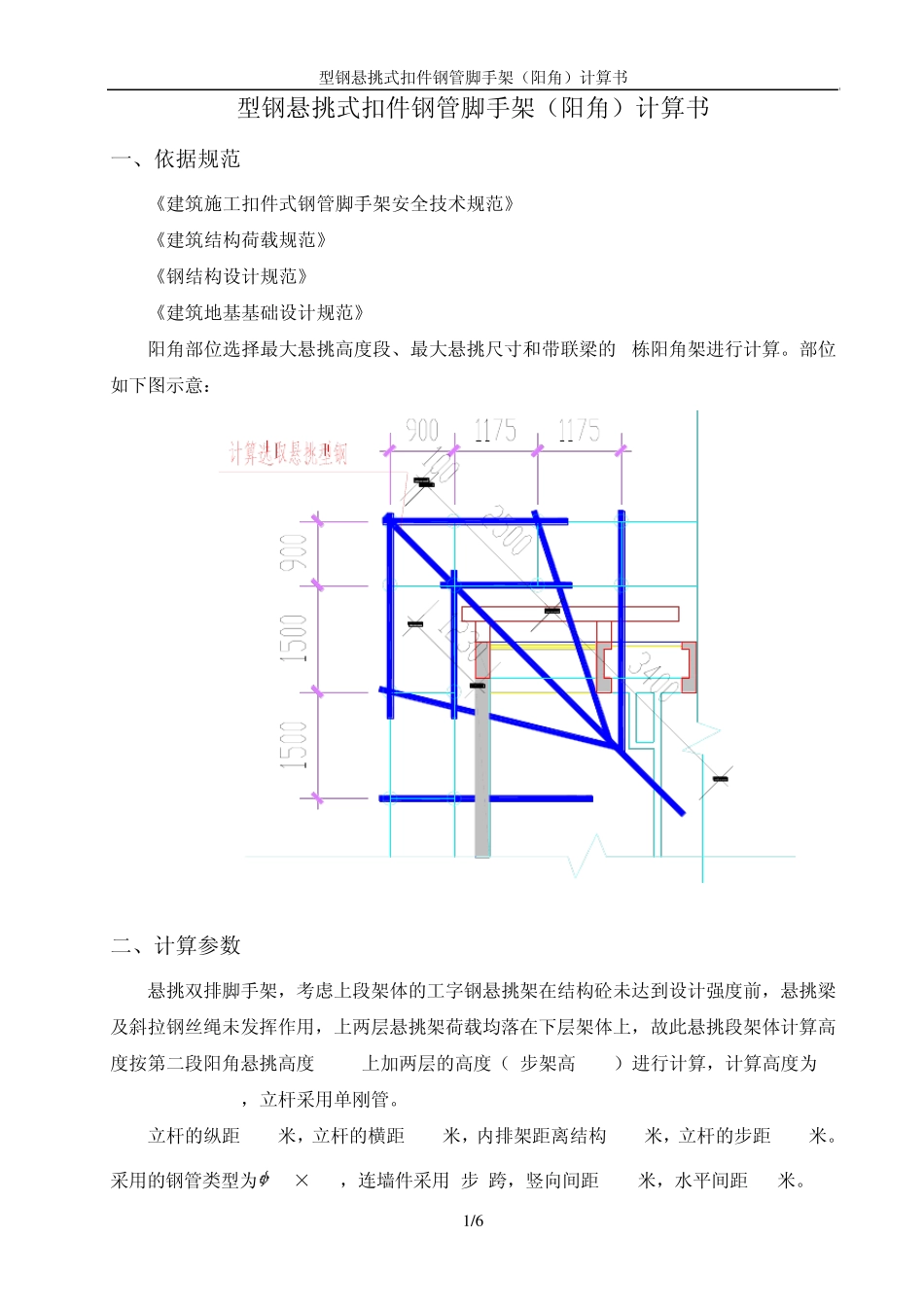

型钢悬挑式扣件钢管脚手架（阳角）计算书 1 /6 型钢悬挑式扣件钢管脚手架（阳角）计算书 一、依据规范: 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《建筑地基基础设计规范》GB50007-2011 阳角部位选择最大悬挑高度段、最大悬挑尺寸和带联梁的T1栋阳角架进行计算。部位如下图示意： 二、计算参数: 悬挑双排脚手架，考虑上段架体的工字钢悬挑架在结构砼未达到设计强度前，悬挑梁及斜拉钢丝绳未发挥作用，上两层悬挑架荷载均落在下层架体上，故此悬挑段架体计算高度按第二段阳角悬挑高度18.9m上加两层的高度（4步架高7.2m）进行计算，计算高度为18.9+7.2=26.1m，立杆采用单刚管。 立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构1.23米，立杆的步距1.80米。采用的钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.0米。 型 钢 悬 挑 式 扣 件 钢 管 脚 手 架 （ 阳 角 ） 计 算 书 2 /6 施 工 活 荷 载 为 2.5kN/m2，同 时 考 虑 2 层 施 工 。脚 手 板 采 用 钢 筋 网 片 ，荷 载 为 0.15kN/m2，按 照 铺 设10 层 计 算 。 栏 杆 采 用 钢 管 、 挡 脚 板 采 用 冲 压 钢 板 ， 荷 载 为0.16kN/m， 安 全 网 荷载 取 0.010kN/m2。 每 米 立 杆 承 受 结 构 自 重 标 准 值 0.1072 kN/m， 脚 手 板 下 大 横 杆 在 小 横 杆上 面 ， 且 主 结 点 间 增 加 一 根 大 横 杆 。 基 本 风 压 0.30kN/m2， 高 度 变 化 系 数 1.79， 体 型 系 数 1.128。 卸 荷 钢 丝 绳 采 取 2 段 卸 荷 ， 吊 点 卸 荷 水 平 距 离 1 倍 立 杆 间 距 。 卸 荷 钢 丝 绳 的 换 算 系 数为 0.85， 安 全 系 数 K=8.0， 上 吊 点 与 下 吊 点 距 离 3.15m。 悬 挑 水 平 钢 梁 采 用 20a号 工 字 钢 ，建 筑 物 外 悬 挑 段 长 度2.60m， 建 筑 物 内 锚 固 段 长 度3.40m。 相 邻 悬 挑 钢 梁 之 间 的 联 梁 上 最多 布 置 1 根 立 杆 。 悬 挑 水 平 钢 梁 采 用 悬 臂 式 结 构 ， 没 有 钢 丝 绳 或 支 杆 与 建 筑 物 拉 结 ， 最 外面 支 点 距 离 建...
