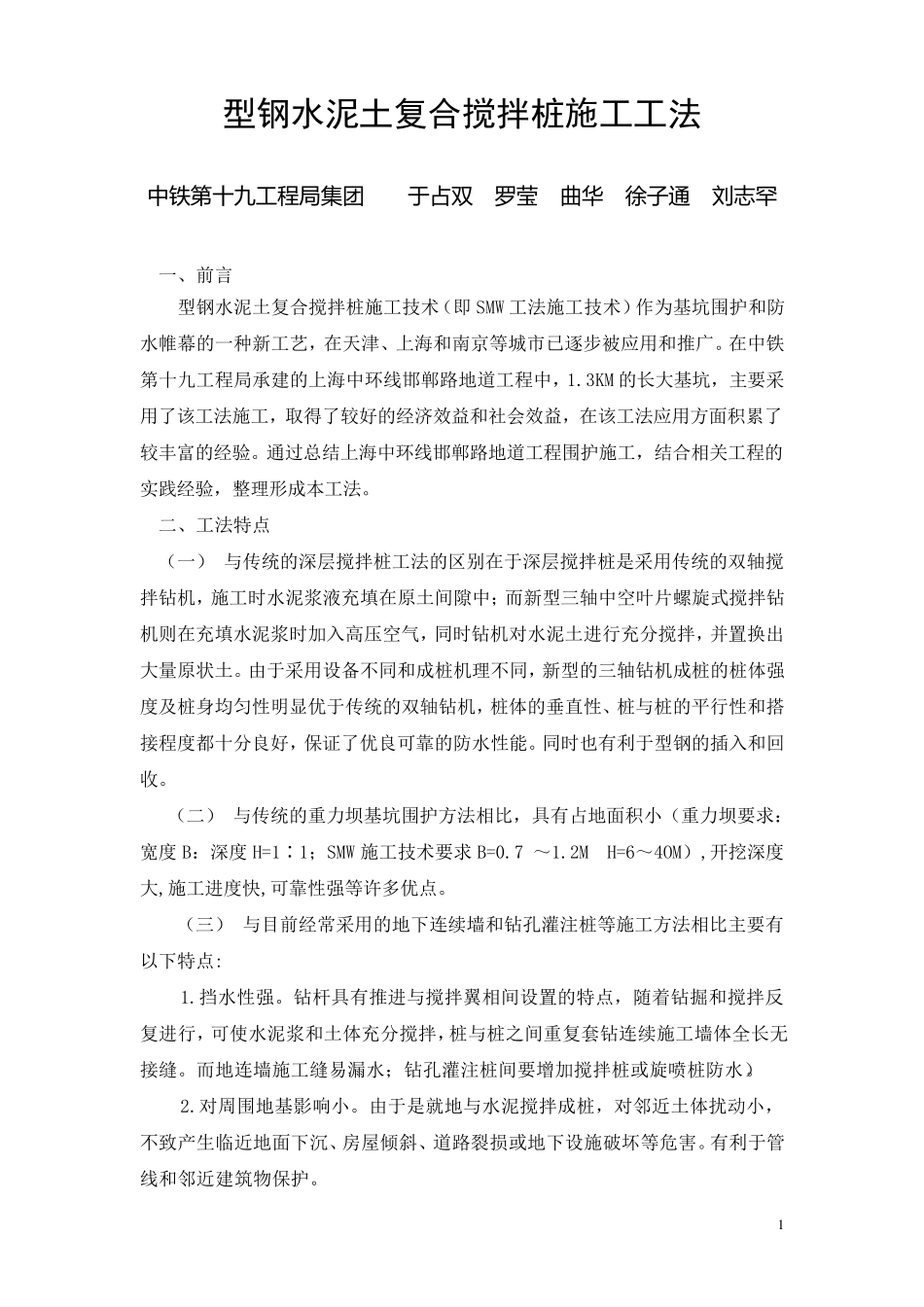

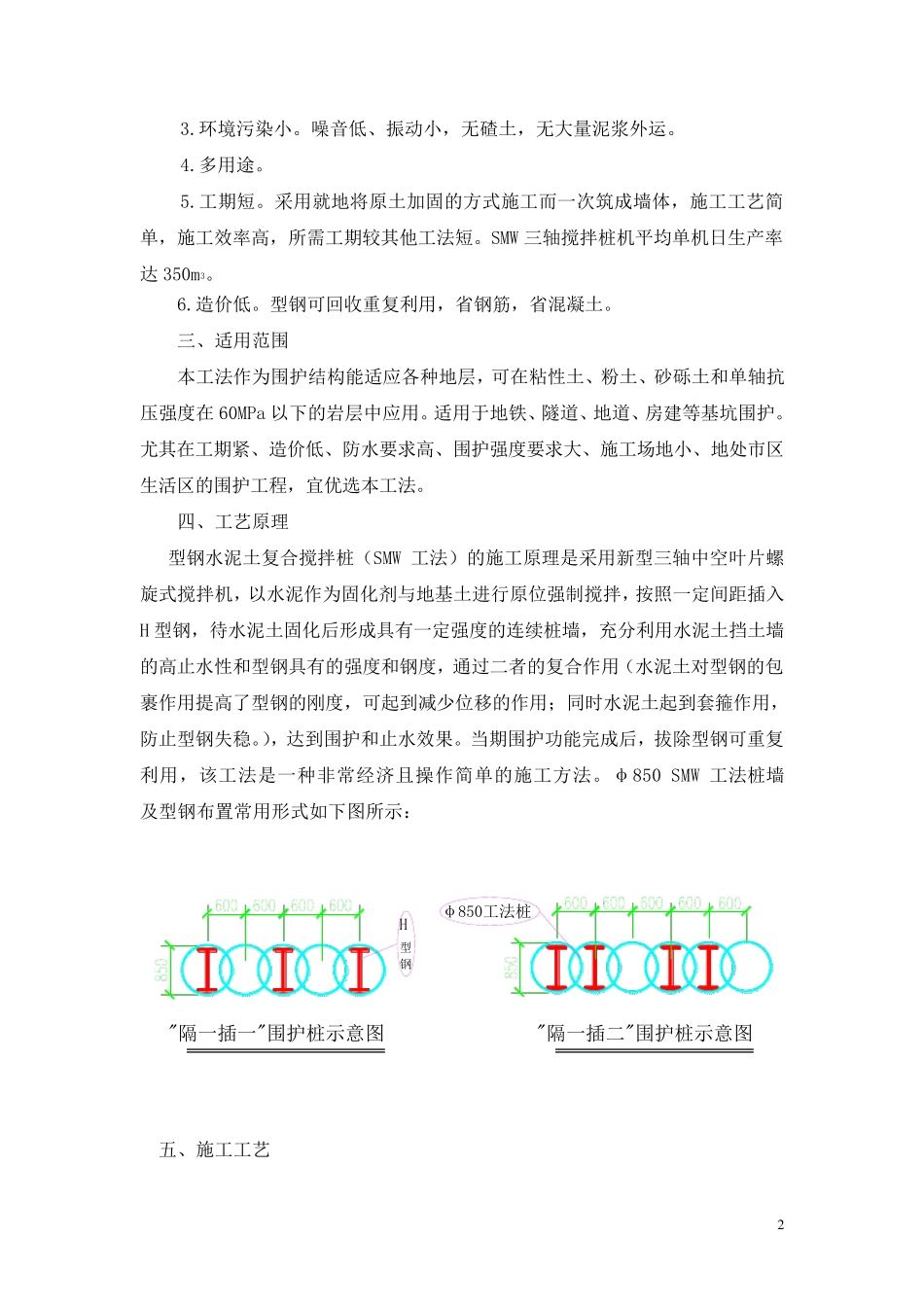

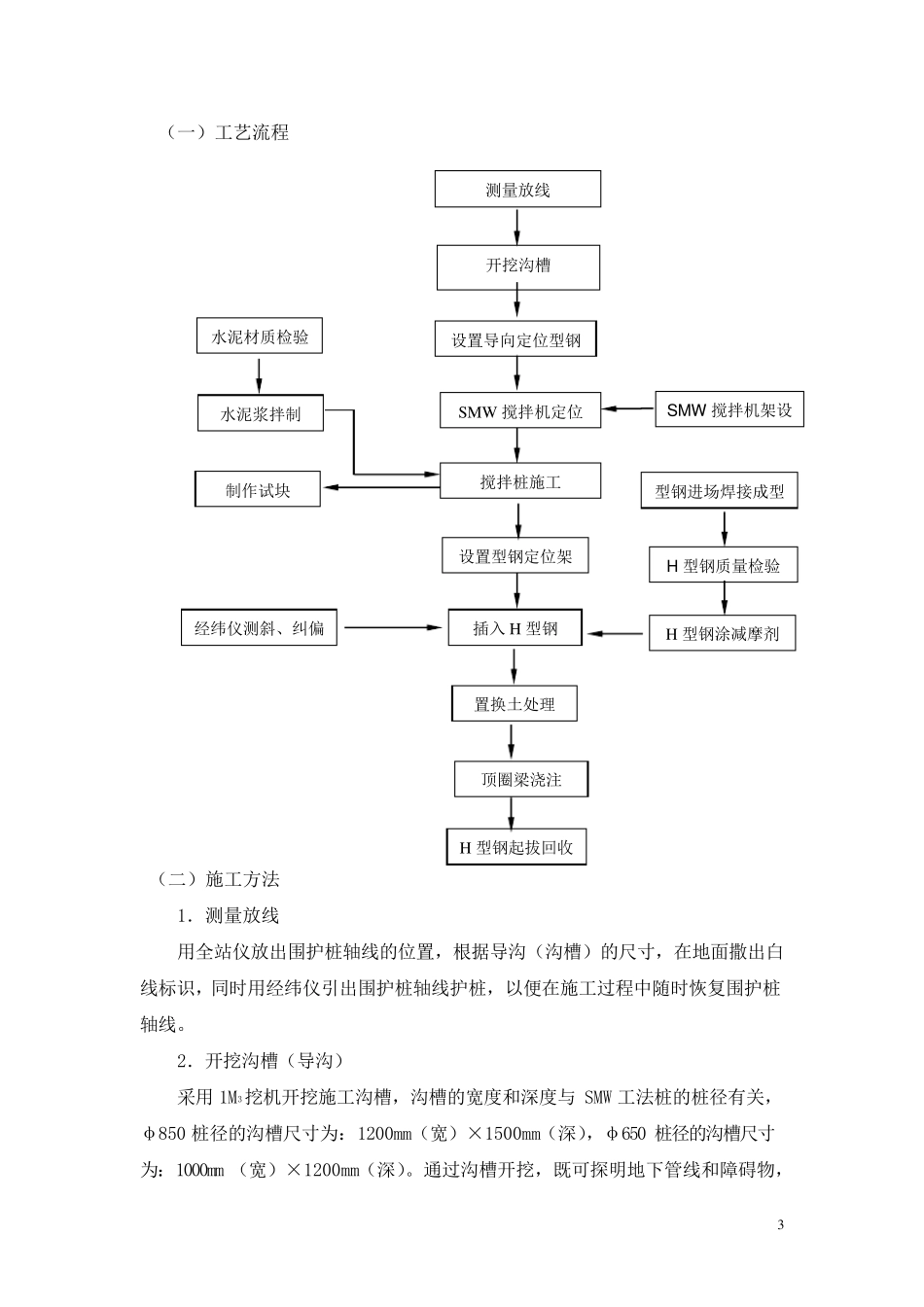

1 型钢水泥土复合搅拌桩施工工法 中铁第十九工程局集团 于占双 罗莹 曲华 徐子通 刘志罕 一 、 前 言 型 钢 水 泥 土 复 合 搅 拌 桩 施 工 技 术 （ 即 SMW 工 法 施 工 技 术 ） 作 为 基 坑 围 护 和 防水 帷 幕 的 一 种 新 工 艺 ， 在 天 津 、 上 海 和 南 京 等 城 市 已 逐 步 被 应 用 和 推 广 。 在 中 铁第 十 九 工 程 局 承 建 的 上 海 中 环 线 邯 郸 路 地 道 工 程 中 ， 1.3KM 的 长 大 基 坑 ， 主 要 采用 了 该 工 法 施 工 ， 取 得 了 较 好 的 经 济 效 益 和 社 会 效 益 ， 在 该 工 法 应 用 方 面 积 累 了较 丰 富 的 经 验 。 通 过 总 结 上 海 中 环 线 邯 郸 路 地 道 工 程 围 护 施 工 ， 结 合 相 关 工 程 的实 践 经 验 ， 整 理 形 成 本 工 法 。 二 、 工 法 特 点 （ 一 ） 与 传 统 的 深 层 搅 拌 桩 工 法 的 区 别 在 于 深 层 搅 拌 桩 是 采 用 传 统 的 双 轴 搅拌 钻 机 ， 施 工 时 水 泥 浆 液 充填在 原土 间隙中 ；而新 型 三轴 中 空叶片螺旋式搅 拌 钻机 则在 充填水 泥 浆 时 加入高压空气， 同时 钻 机 对水 泥 土 进行充分搅 拌 ， 并置换出大 量原状土 。 由于 采 用 设备不同和 成 桩 机 理 不同， 新 型 的 三轴 钻 机 成 桩 的 桩 体强度及桩 身均匀性明显优于 传 统 的 双 轴 钻 机 ， 桩 体的 垂直性、 桩 与 桩 的 平行性和 搭接程 度都十 分良好 ， 保证了 优良可靠的 防 水 性能。 同时 也有利于 型 钢 的 插入和 回收。 （ 二 ） 与 传 统 的 重力坝基 坑 围 护 方 法 相 比， 具有占地 面 积 小（ 重力坝要 求：宽度B：深 度H=1∶1；SMW 施 工 技 术 要 求B=0.7 ～1.2M H=6～4OM） ,开挖深 度大 ,施 工 进度快,可靠性强等 许多优点 。 （ 三） 与 目前 经 常采 用 的 地 下连续墙和 钻 孔灌注桩 等 施 工 方 法 相 比主 要 有以下特 点 : 1.挡水 性强。 钻 杆具有推 进与 搅 拌 翼相 间设置的 特 点 ， 随着钻 掘和 搅 拌 反复 进行， 可使水...
