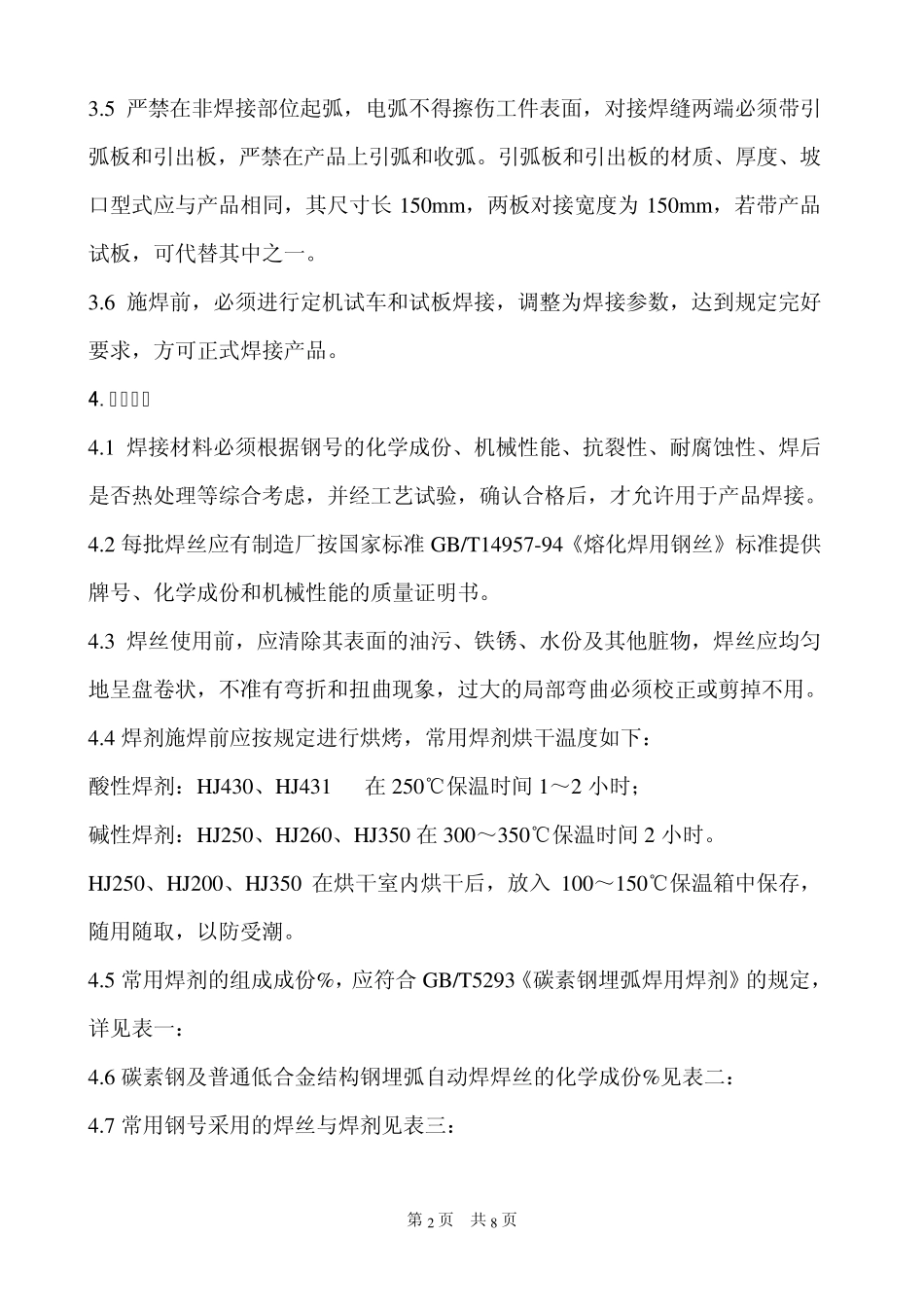

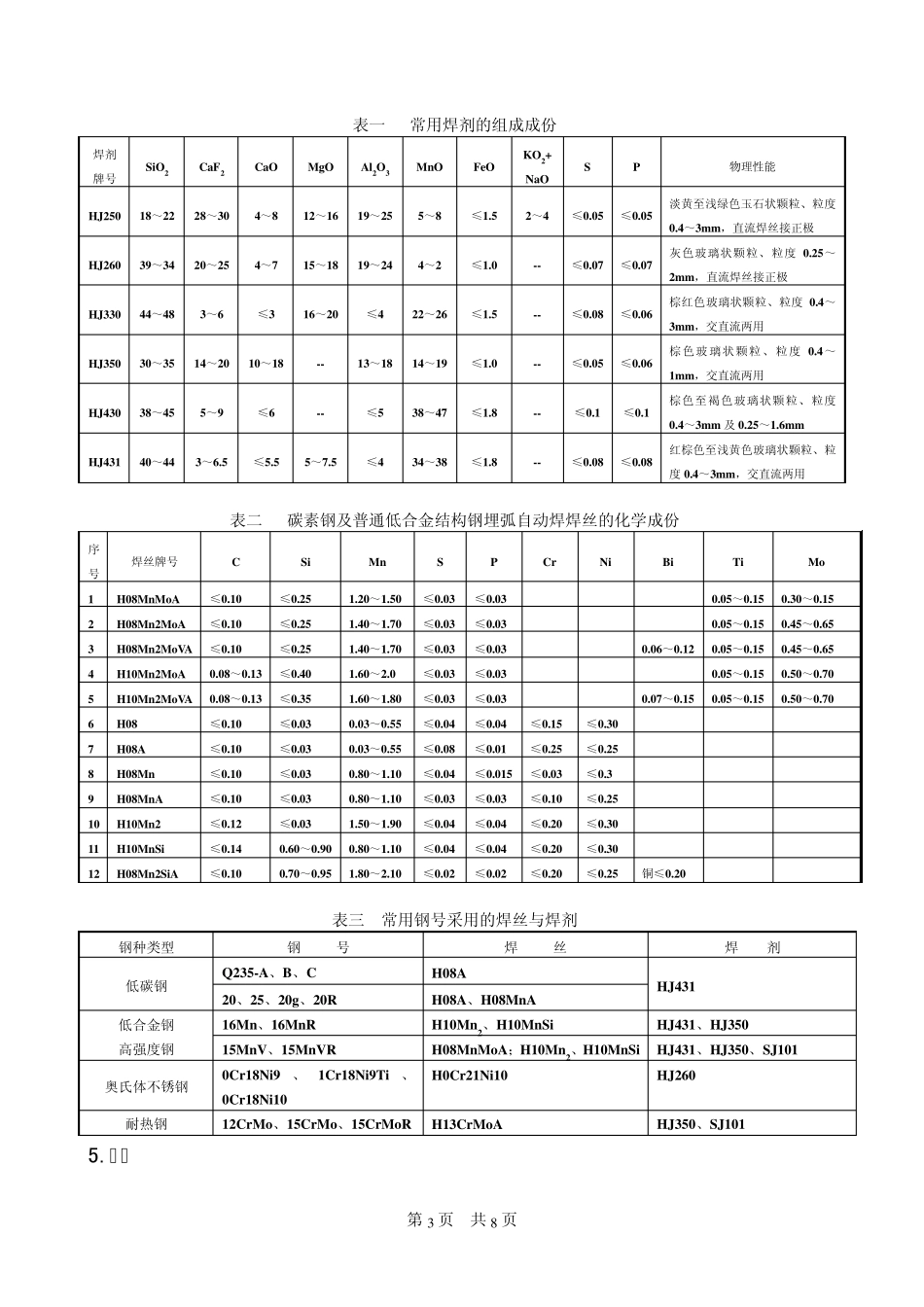

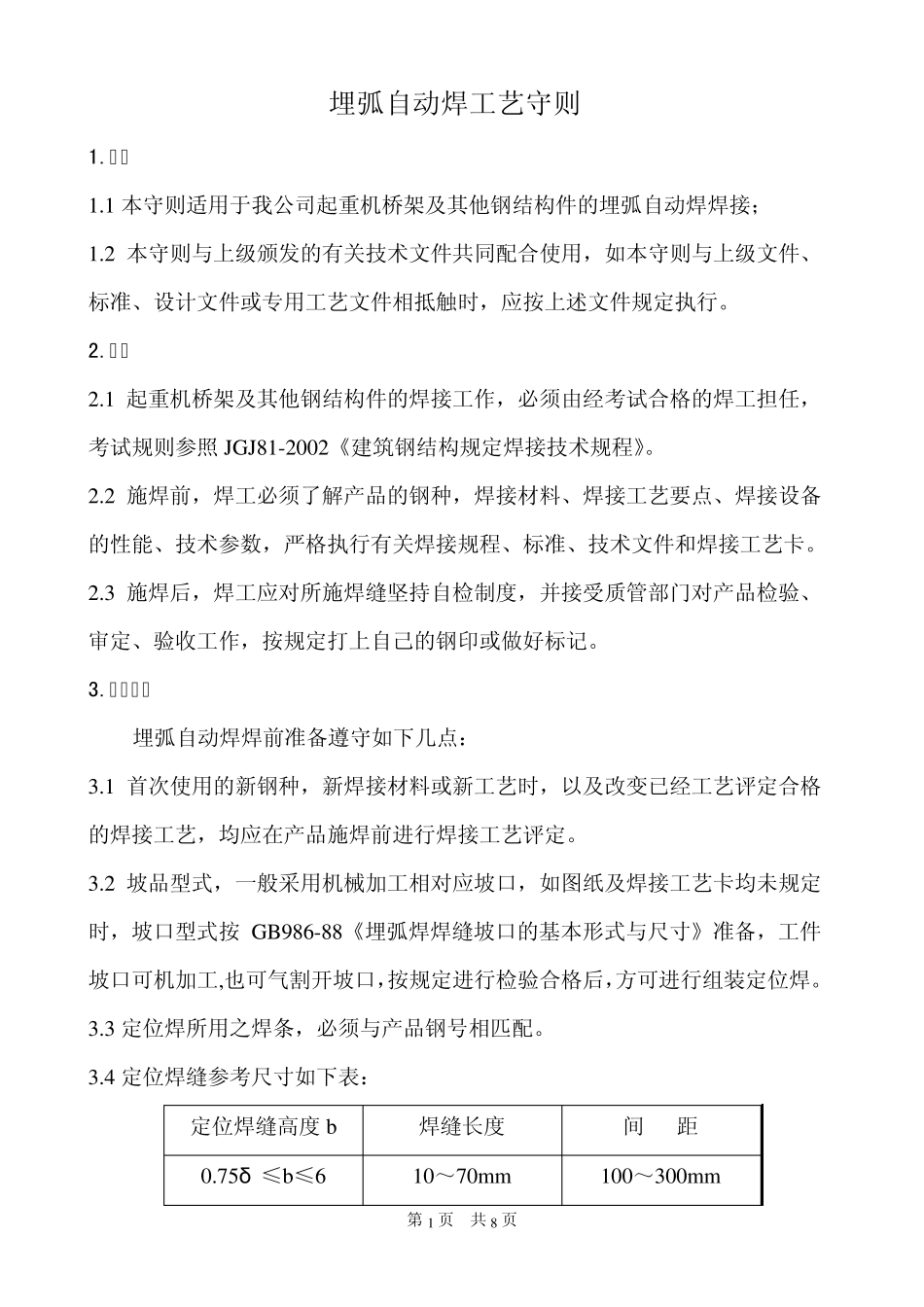

第 1 页 共 8 页 埋弧自动焊工艺守则 1.总则 1.1 本守则适用于我公司起重机桥架及其他钢结构件的埋弧自动焊焊接； 1.2 本守则与上级颁发的有关技术文件共同配合使用，如本守则与上级文件、标准、设计文件或专用工艺文件相抵触时，应按上述文件规定执行。 2.焊工 2.1 起重机桥架及其他钢结构件的焊接工作，必须由经考试合格的焊工担任，考试规则参照 JGJ81-2002《建筑钢结构规定焊接技术规程》。 2.2 施焊前，焊工必须了解产品的钢种，焊接材料、焊接工艺要点、焊接设备的性能、技术参数，严格执行有关焊接规程、标准、技术文件和焊接工艺卡。 2.3 施焊后，焊工应对所施焊缝坚持自检制度，并接受质管部门对产品检验、审定、验收工作，按规定打上自己的钢印或做好标记。 3.焊前准备 埋弧自动焊焊前准备遵守如下几点： 3.1 首次使用的新钢种，新焊接材料或新工艺时，以及改变已经工艺评定合格的焊接工艺，均应在产品施焊前进行焊接工艺评定。 3.2 坡品型式，一般采用机械加工相对应坡口，如图纸及焊接工艺卡均未规定时，坡口型式按 GB986-88《埋弧焊焊缝坡口的基本形式与尺寸》准备，工件坡口可机加工,也可气割开坡口，按规定进行检验合格后，方可进行组装定位焊。 3.3 定位焊所用之焊条，必须与产品钢号相匹配。 3.4 定位焊缝参考尺寸如下表： 定位焊缝高度 b 焊缝长度 间 距 0.75δ ≤b≤6 10～70m m 100～300m m 第 2 页 共 8 页 3.5 严禁在非焊接部位起弧，电弧不得擦伤工件表面，对接焊缝两端必须带引弧板和引出板，严禁在产品上引弧和收弧。引弧板和引出板的材质、厚度、坡口型式应与产品相同，其尺寸长 150m m ，两板对接宽度为 150m m ，若带产品试板，可代替其中之一。 3.6 施焊前，必须进行定机试车和试板焊接，调整为焊接参数，达到规定完好要求，方可正式焊接产品。 4.焊接材料 4.1 焊接材料必须根据钢号的化学成份、机械性能、抗裂性、耐腐蚀性、焊后是否热处理等综合考虑，并经工艺试验，确认合格后，才允许用于产品焊接。 4.2 每批焊丝应有制造厂按国家标准GB/T14957-94《熔化焊用钢丝》标准提供牌号、化学成份和机械性能的质量证明书。 4.3 焊丝使用前，应清除其表面的油污、铁锈、水份及其他脏物，焊丝应均匀地呈盘卷状，不准有弯折和扭曲现象，过大的局部弯曲必须校正或剪掉不用。 4.4 焊剂施焊前应按规定进行烘烤，常用焊剂烘干温度如下： 酸性焊剂：HJ430、H...
