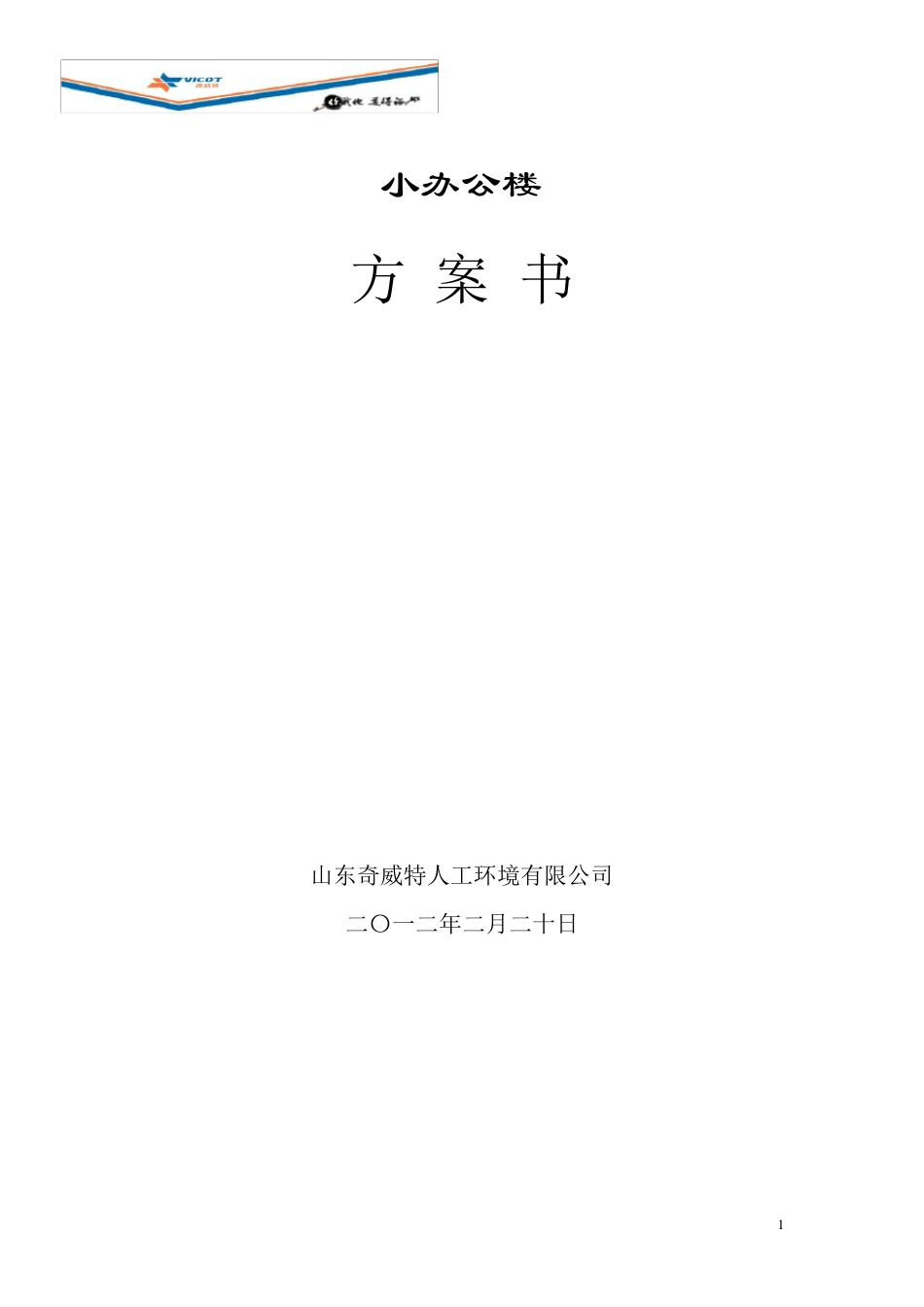

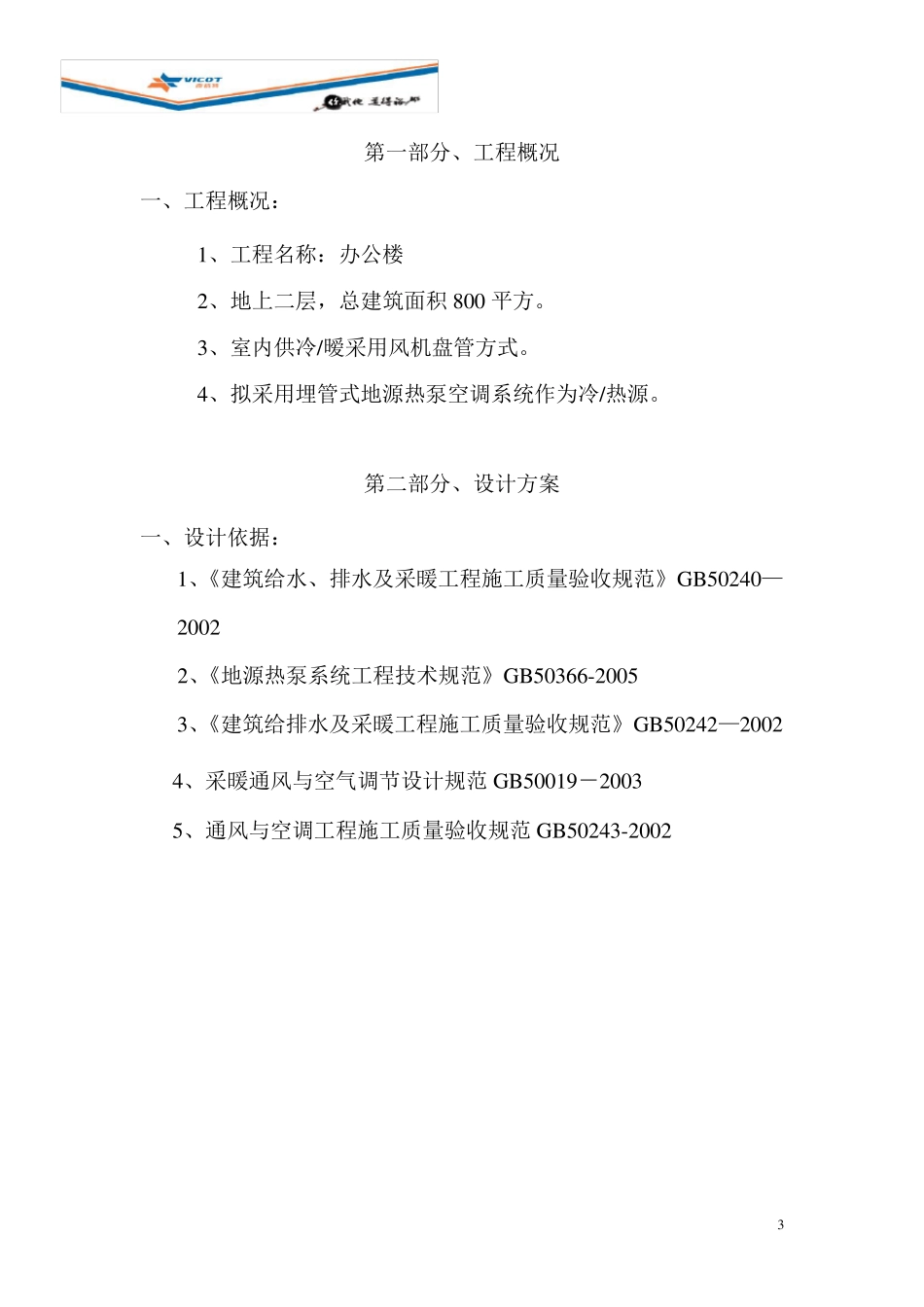

1 小办公楼 方 案 书 山东奇威特人工环境有限公司 二〇一二年二月二十日 2 目录： 第一部分、工程概况 第二部分、设计方案 第三部分、工程报价 第四部分、运行费用分析 第五部分、地埋系统成本 3 第一部分、工程概况 一、工程概况： 1、工程名称：办公楼 2、地上二层，总建筑面积800 平方。 3、室内供冷/暧采用风机盘管方式。 4、拟采用埋管式地源热泵空调系统作为冷/热源。 第二部分、设计方案 一、设计依据： 1、《建筑给水、排水及采暖工程施工质量验收规范》GB50240—2002 2、《地源热泵系统工程技术规范》GB50366-2005 3、《建筑给排水及采暖工程施工质量验收规范》GB50242—2002 4、采暖通风与空气调节设计规范GB50019－2003 5、通风与空调工程施工质量验收规范GB50243-2002 4 二、设计参数 1、室外温度设计参数 干球温度(℃) 湿球温度(℃) 相对湿度% 大气压力(Kpa) 冬季 -11.0 —— 61 102.387 夏季 34.2 26.8 2、室内温度设计参数 冬季： t=18±2℃；室内相对湿度Φ≤65% 夏季： t=24±℃；室内相对湿度Φ≤65% 三、设计原则 1、高效、可靠、节能、环保 2、在保证效果的前提下尽量减化系统复杂性从而减少工程初投资 3、搞好地下换热器水力平衡从而保证每口换热井都处于最佳换热状态 4、尽量减少在施工过程中和其它专业的交叉作业 5、从系统设计、配置上入手尽量减少系统运行费用 5 四、机房设置： 采用多台世界上最先进的涡旋式压缩机模块式主机，免维护，噪音小、寿命长。 五、负荷分析： 根据类似实际工程案例经验，负荷指标取100w/m2，总负荷800*100=80KW。 六、方案报价内容：机房及室内风机盘管系统 七、机房内配置： 1、主机：选用模块涡旋式地源热泵机组WMN-80 一台。在地源热泵工况下，单机制冷量80KW，制冷输入功率为14.5KW。夏季冷水供回水7/12℃。单机制热量为92KW，制热输入功率为18.5KW。冬季热水供回水45/40℃。通过管道向空调末端设备(风机盘管)提供冷/热水。满足使用要求。 机组内置二台压机，能根据末端负荷情况开停运行台数，最大程度减少主机耗电量，以减少运行费用。 压缩机并联设计，不仅使机组运行范围更为宽广，而且使输出冷量与所需冷负荷完全匹配，消除空转能耗，达到节能目的。 6 模块式和整体式地源热泵能效比对比5.85.14.22.95.96.06.15.80.01.02.03.04.05.06.07.0100%负荷75%负荷50%负荷25%负荷能效比整体式地源热泵 模块式地源热...
