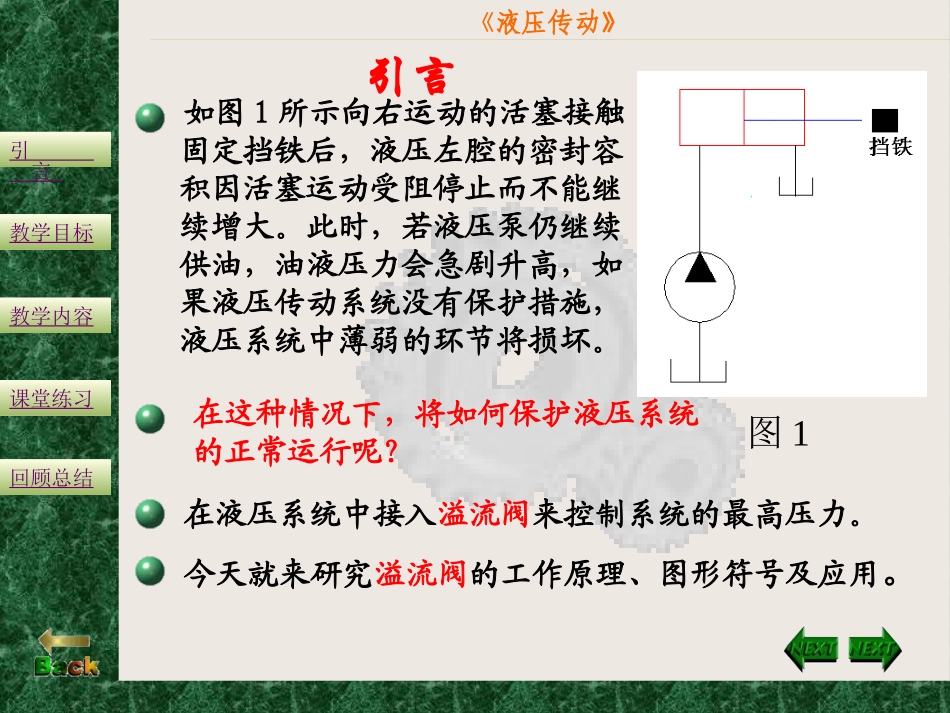

教学目标引言回顾总结《液压传动》教学内容课堂练习1溢流阀的工作原理及应用制作：池雯机电高等职业技术学校教学目标引言回顾总结《液压传动》教学内容课堂练习引言如图1所示向右运动的活塞接触固定挡铁后，液压左腔的密封容积因活塞运动受阻停止而不能继续增大。此时，若液压泵仍继续供油，油液压力会急剧升高，如果液压传动系统没有保护措施，液压系统中薄弱的环节将损坏。图1在这种情况下，将如何保护液压系统的正常运行呢？在液压系统中接入溢流阀来控制系统的最高压力。今天就来研究溢流阀的工作原理、图形符号及应用。教学目标引言回顾总结《液压传动》教学内容课堂练习掌握溢流阀的图形符号、工作原理和应用特点。学会分析溢流阀的工作原理，解决实际问题。教学目标教学目标引言回顾总结《液压传动》教学内容课堂练习教学内容溢流阀的功用溢流阀的类型、工作原理和图形符号溢流阀的应用教学目标引言回顾总结《液压传动》教学内容课堂练习溢流阀的功用1.作溢流阀用。起溢流和稳压作用，在定量泵系统中，保持液压系的压力恒定。图2(a)2.作安全阀用。起限压保护作用，在变量泵系统中，防止液压系统过载。图2(b)溢流阀通常接在液压泵出口处的油路上。图2溢流阀的功用教学目标引言回顾总结《液压传动》教学内容课堂练习溢流阀的类型、工作原理和图形符号直动式溢流阀先导式溢流阀教学目标引言回顾总结《液压传动》教学内容课堂练习直动式溢流阀组成工作原理调压原理和图形符号特点教学目标引言回顾总结《液压传动》教学内容课堂练习直动式溢流阀的组成锥阀式阀体、阀芯<球阀式、弹簧、调节螺钉滑阀式图3直动式溢流阀教学目标引言回顾总结《液压传动》教学内容课堂练习直动式溢流阀工作原理工作原理:当pAFT时，阀口打开，pT,稳压溢流或安全保护。动画演示教学目标引言回顾总结《液压传动》教学内容课堂练习教学目标引言回顾总结《液压传动》教学内容课堂练习直动式溢流阀调压原理调节调压螺帽改变弹簧预压缩量，便可调节溢流阀调整压力。图形符号PT教学目标引言回顾总结《液压传动》教学内容课堂练习直动式溢流阀特点 FT直接与pA平衡∴称直动式又 p高，q大时，K较大，不但手调困难，且FT略有变化，p变化较大。∴一般用于低压小流量场合。教学目标引言回顾总结《液压传动》教学内容课堂练习先导式溢流阀组成工作原理调压原理和图形符号特点教学目标引言回顾总结《液压传动》教学内容课堂练习先导式溢流阀组成先导阀---直动式锥阀，硬弹簧。用来控制压力主阀---滑阀和软弹簧，用来控制流量。1.先导阀2.主阀图4先导式溢流阀教学目标引言回顾总结《液压传动》教学内容课堂练习先导式溢流阀工作原理当pAF硬T时,导阀打开，主阀两端产生压差当△pF软T时，主阀打开，稳压溢流或安全保护.动画演示教学目标引言回顾总结《液压传动》教学内容课堂练习先导式溢流阀调压原理调压原理:调节调压螺帽，改变硬弹簧力，即改变压力。PT图形符号教学目标引言回顾总结《液压传动》教学内容课堂练习先导式溢流阀特点 溢流阀稳定工作时，主阀阀芯上部压力小于下部压力。∴即使下部压力较大，因有上部压力存在，弹簧可做较软，流量变化引起阀芯位置变化时，弹簧力的变化量较小，压力变化小。又 调压弹簧调好后，上部压力为常数。∴压力随流量变化较小，克服了直动式阀缺点还 锥阀锥孔尺寸较小，调压弹簧不必很硬。∴调压方便教学目标引言回顾总结《液压传动》教学内容课堂练习溢流阀的应用1为定量泵系统溢流稳压动画演示和定量泵、节流阀并联，阀口常开。2为变量泵系统提供过载保护动画演示和变量泵组合，正常工作时阀口关闭，过载时打开，起安全保护作用，故又称安全阀。3实现远程调压p远程
