基坑开挖技术交底VIP免费

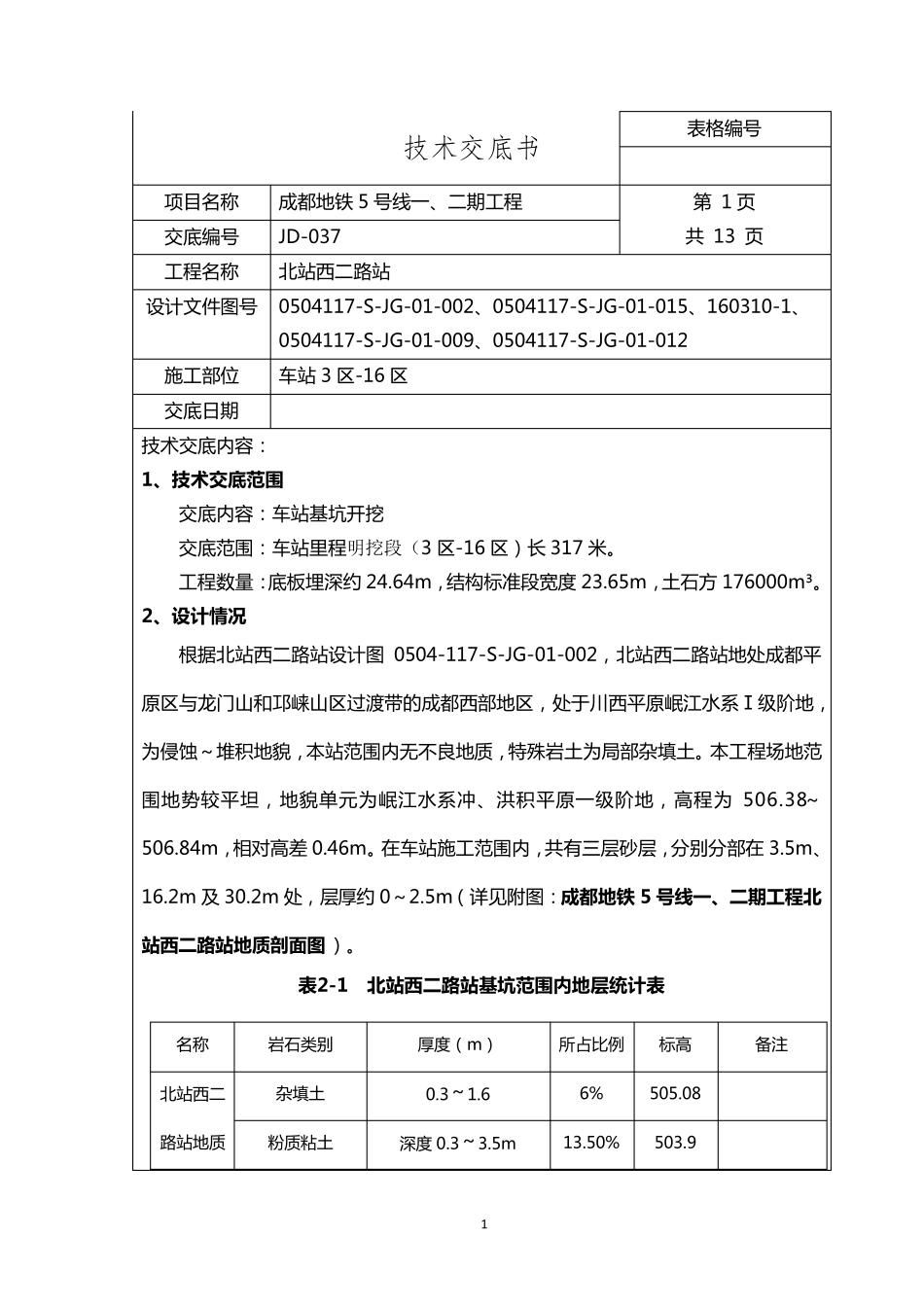

1 技术交底书 表 格 编 号 项 目 名 称 成 都 地 铁 5 号 线 一 、 二 期 工 程 第 1 页 共 13 页 交 底 编 号 JD-037 工 程 名 称 北 站 西 二 路 站 设 计 文 件 图 号 0504117-S-JG-01-002、 0504117-S-JG-01-015、 160310-1、0504117-S-JG-01-009、 0504117-S-JG-01-012 施 工 部 位 车 站 3 区 -16 区 交 底 日 期 技 术 交 底 内 容 ： 1、技术交底范围 交 底 内 容 ： 车 站 基 坑 开 挖 交 底 范 围 ： 车 站 里 程 明挖段（3 区 -16 区 ） 长 317 米 。 工 程 数 量 ： 底 板 埋 深 约 24.64m， 结 构 标 准 段 宽 度 23.65m， 土 石 方 176000m³。 2、设计情况 根 据 北 站 西 二 路 站 设 计 图0504-117-S-JG-01-002， 北 站 西 二 路 站 地 处 成 都 平原 区 与 龙 门 山 和 邛 崃 山 区 过 渡 带 的 成 都 西 部 地 区 ， 处 于 川 西 平 原 岷 江 水 系 Ⅰ级阶地 ，为侵蚀～堆积地 貌， 本站 范 围 内 无不良地 质， 特殊岩土 为局部 杂填土 。 本工 程 场地 范围 地 势较平 坦， 地 貌单元为岷 江 水 系 冲、 洪积平 原 一 级阶地 ， 高程 为 506.38～506.84m， 相对高差 0.46m。 在车 站 施 工 范 围 内 ， 共 有三层砂层， 分别分部 在 3.5m、16.2m 及 30.2m 处 ， 层厚约 0～2.5m（详见附图 ： 成都地铁 5 号线一、二期工程北站西二路站地质剖面图） 。 表2-1 北站西二路站基坑范围内地层统计表 名 称 岩石 类别 厚度 （m） 所占比例 标 高 备注 北 站 西 二路 站 地 质 杂填土 0.3～1.6 6% 505.08 粉质粘土 深 度 0.3～3.5m 13.50% 503.9 2 层 厚 0.3～ 1.9 细 砂 埋 深 3.5m 层 厚 0～ 2.5 2% 500.68 局 部 零 星 透镜 状 产 出 卵 石 土 （ 中 密 ） 深 度 5.9～ 16.2m 层 厚 4.6～ 10.3 28.60% 496.22 细 砂 埋 深 16.2m 层 厚 0～ 0.9 1% 491.2 局 部 零 星 透镜 状 产 出 卵 石 土 埋 深 17.1m 层 厚 6.4～ 13.1m 48.90% 490.3 细 砂 埋 深 26.3m 层 厚 0～ 3.9 476.91 基 底 以 下 卵 石 土 （ 密 实 ） 深 度 29.3m 大 于 ...
