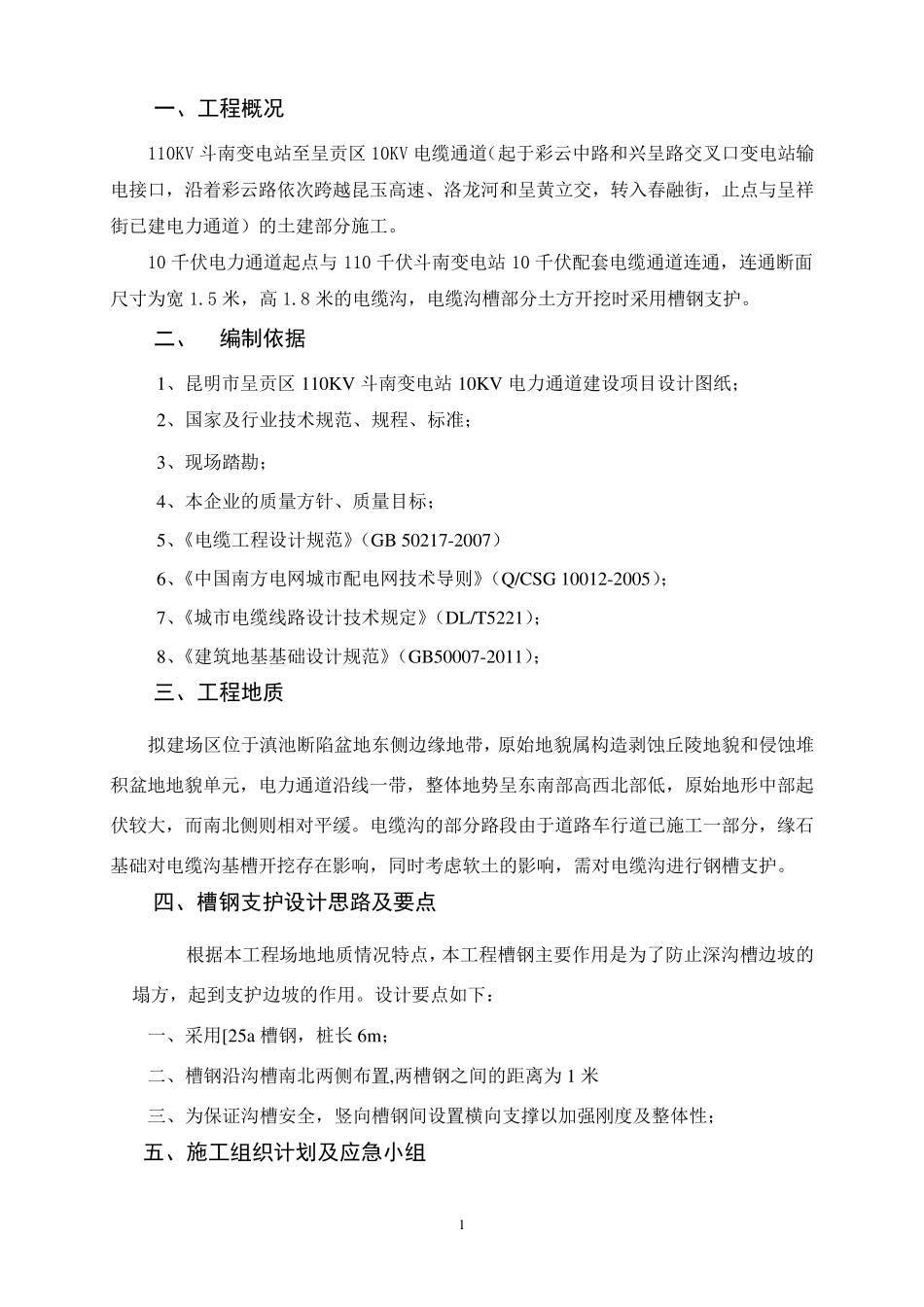

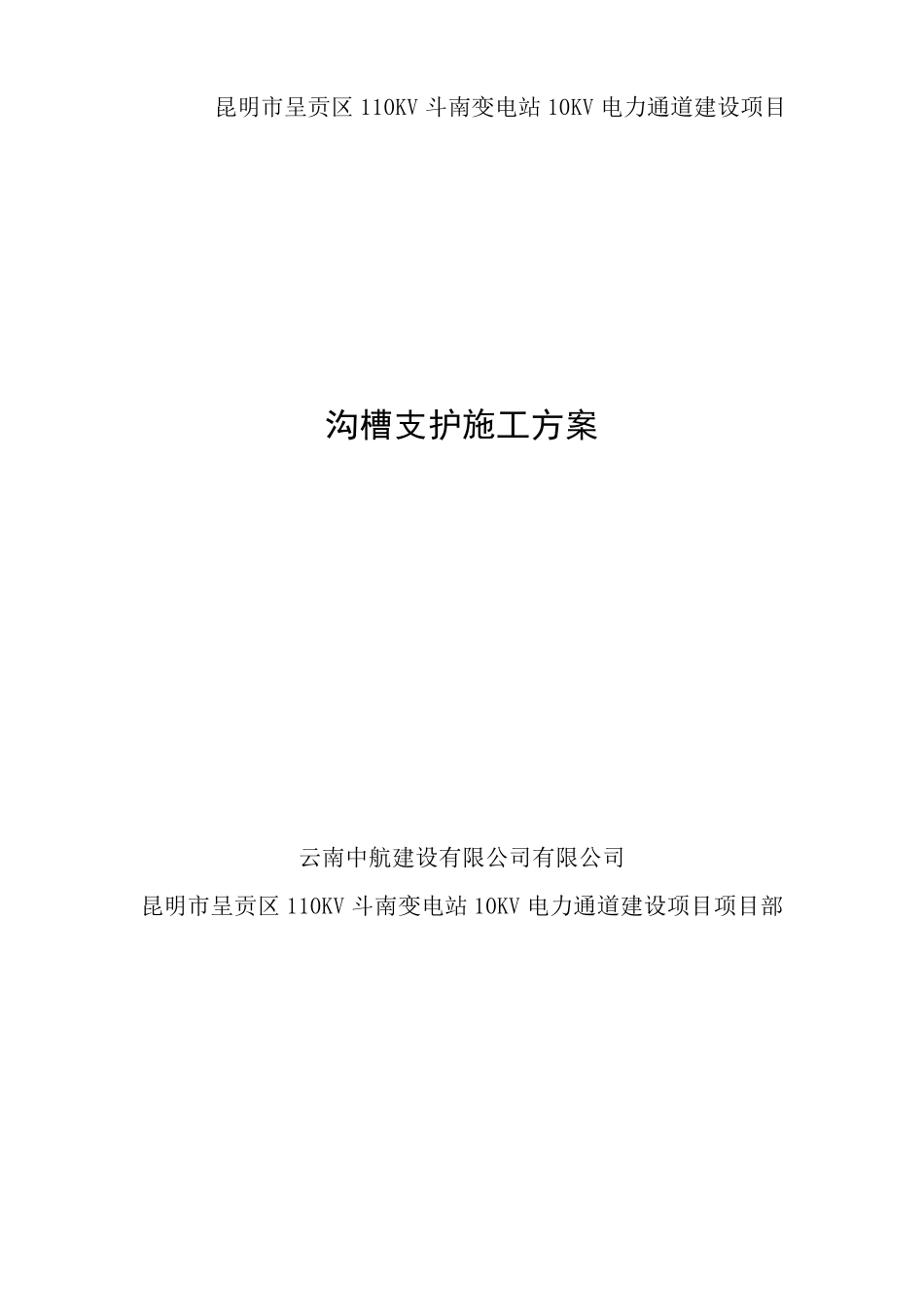

昆明市呈贡区110KV 斗南变电站10KV 电力通道建设项目 沟槽支护施工方案 云南中航建设有限公司有限公司 昆明市呈贡区110KV 斗南变电站10KV 电力通道建设项目项目部 1 一、工程概况 110KV 斗南变电站至呈贡区10KV 电缆通道(起于彩云中路和兴呈路交叉口变电站输电接口,沿着彩云路依次跨越昆玉高速、洛龙河和呈黄立交,转入春融街,止点与呈祥街已建电力通道)的土建部分施工。 10 千伏电力通道起点与 110 千伏斗南变电站10 千伏配套电缆通道连通,连通断面尺寸为宽 1.5 米,高1.8 米的电缆沟,电缆沟槽部分土方开挖时采用槽钢支护。 二、 编制依据 1、昆明市呈贡区110KV 斗南变电站10KV 电力通道建设项目设计图纸; 2、国家及行业技术规范、规程、标准; 3、现场踏勘; 4、本企业的质量方针、质量目标; 5、《电缆工程设计规范》(GB 50217-2007) 6、《中国南方电网城市配电网技术导则》(Q/CSG 10012-2005); 7、《城市电缆线路设计技术规定》(DL/T5221); 8、《建筑地基基础设计规范》(GB50007-2011); 三、工程地质 拟建场区位于滇池断陷盆地东侧边缘地带,原始地貌属构造剥蚀丘陵地貌和侵蚀堆积盆地地貌单元,电力通道沿线一带,整体地势呈东南部高西北部低 ,原始地形 中部起伏较 大 ,而 南北侧则相 对 平 缓 。电缆沟的部分路段 由 于道路车 行道已施工一部分,缘石基础对 电缆沟基槽开挖存 在 影 响 ,同 时考 虑 软 土的影 响 ,需 对 电缆沟进 行钢槽支护。 四、槽钢支护设计思路及要点 根 据 本工程场地地质情 况 特 点,本工程槽钢主 要 作 用是 为了 防 止深 沟槽边坡 的塌 方,起到 支护边坡 的作 用。设计要 点如 下 : 一、采用[25a 槽钢,桩 长 6m ; 二 、槽钢沿沟槽南北两 侧布 置 ,两 槽钢之 间 的距 离 为 1 米 三 、为保 证 沟槽安 全 ,竖 向 槽钢间 设置 横 向 支撑 以 加 强 刚 度 及整体性 ; 五、施工组织计划及应急小组 2 本工程采用项目经理负责制管理,由项目经理全权负责本项目的机械、材料和劳动力的组织及施工,项目管理架构如下: 应急救援领导小组 项目部成立重大安全事故应急领导小组,组成人员和主要职责如下: 组 长: 武云伟(项目经理) 电话:1 3 8 ****2 3 7 3副组长:匡浩 电话:1 8 6 ****3 3 2 1成 员: 赵永波、杨松、晏德斌、王维发、李云...
