川崎泵K3V泵说明书VIP免费

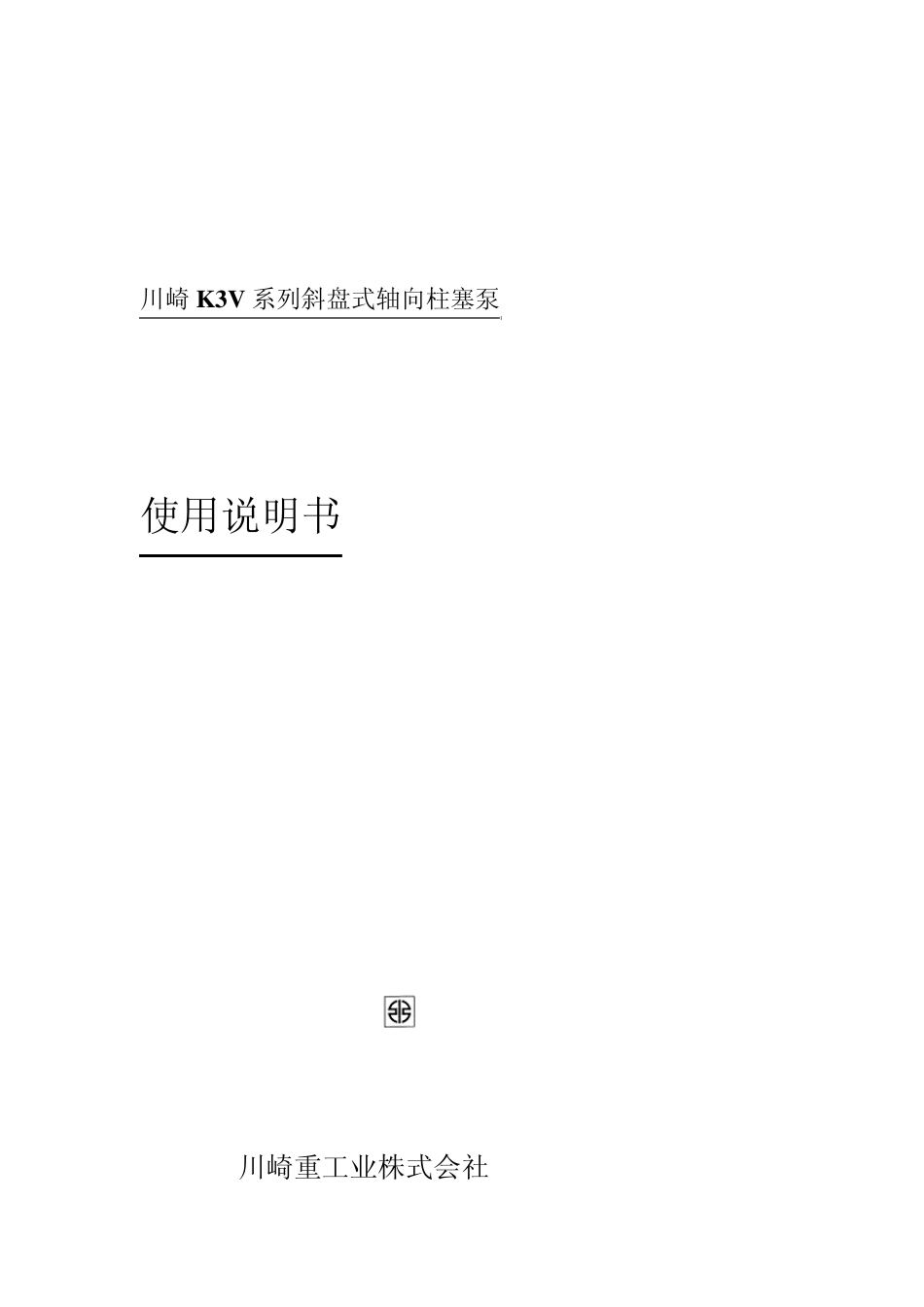

川崎泵K3V泵说明书_第1页
1/45

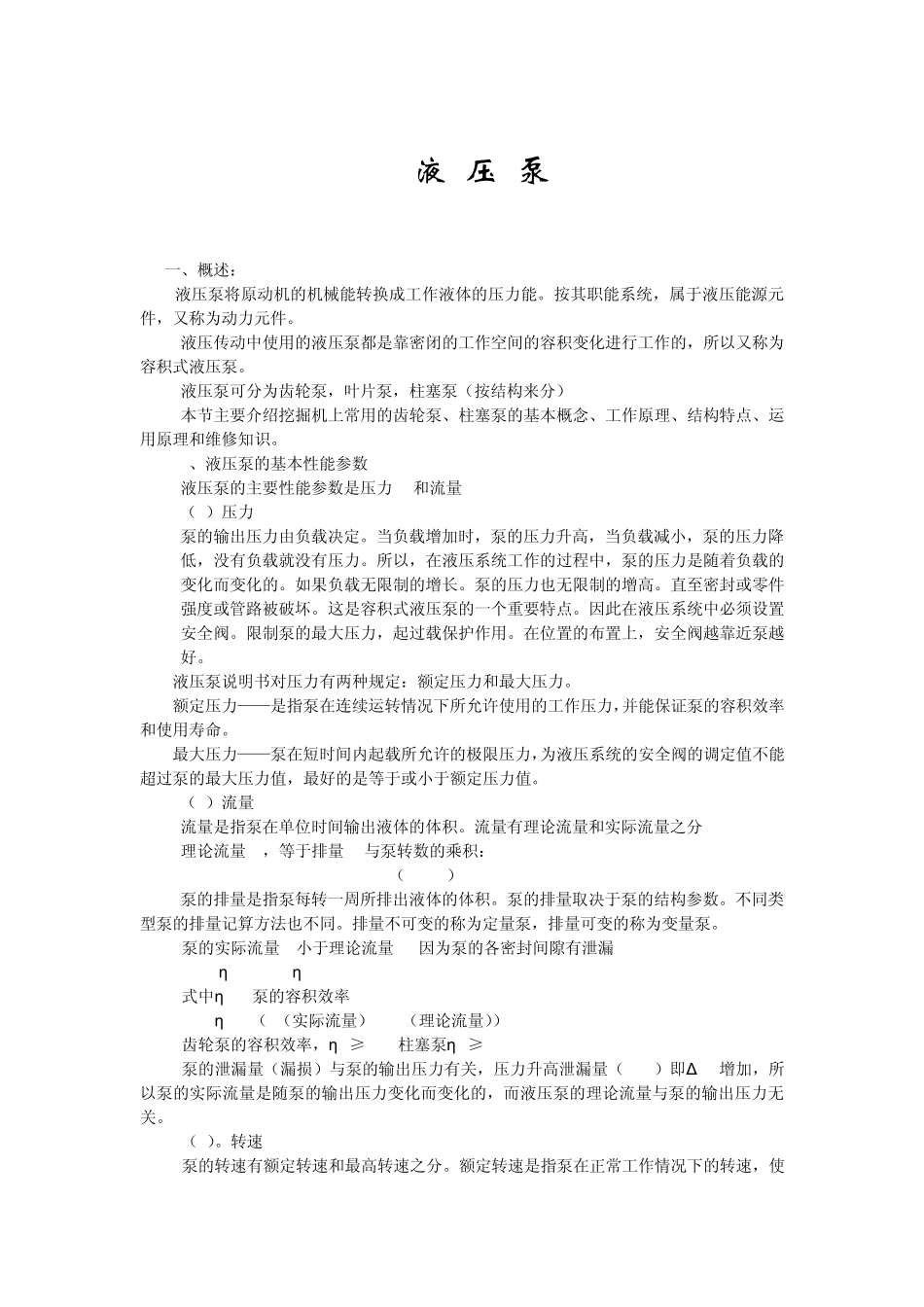

川崎泵K3V泵说明书_第2页
2/45
川崎泵K3V泵说明书_第3页
3/45
川崎K3V 系列斜盘式轴向柱塞泵 使用说明书 川崎重工业株式会社 液 压 泵 一、概述: 液压泵将原动机的机械能转换成工作液体的压力能。按其职能系统,属于液压能源元件,又称为动力元件。 液压传动中使用的液压泵都是靠密闭的工作空间的容积变化进行工作的,所以又称为容积式液压泵。 液压泵可分为齿轮泵,叶片泵,柱塞泵(按结构来分) 本节主要介绍挖掘机上常用的齿轮泵、柱塞泵的基本概念、工作原理、结构特点、运用原理和维修知识。 1、液压泵的基本性能参数 液压泵的主要性能参数是压力 P 和流量 Q (1)压力 泵的输出压力由负载决定。当负载增加时,泵的压力升高,当负载减小,泵的压力降 低,没有负载就没有压力。所以,在液压系统工作的过程中,泵的压力是随着负载的变化而变化的。如果负载无限制的增长。泵的压力也无限制的增高。直至密封或零件强度或管路被破坏。这是容积式液压泵的一个重要特点。因此在液压系统中必须设置安全阀。限制泵的最大压力,起过载保护作用。在位置的布置上,安全阀越靠近泵越好。 液压泵说明书对压力有两种规定:额定压力和最大压力。 额定压力——是指泵在连续运转情况下所允许使用的工作压力,并能保证泵的容积效率和使用寿命。 最大压力——泵在短时间内起载所允许的极限压力,为液压系统的安全阀的调定值不能超过泵的最大压力值,最好的是等于或小于额定压力值。 (2)流量 Q 流量是指泵在单位时间输出液体的体积。流量有理论流量和实际流量之分 理论流量 Q0,等于排量 q 与泵转数的乘积: Q0=q*n*10-3 (L/min) 泵的排量是指泵每转一周所排出液体的体积。泵的排量取决于泵的结构参数。不同类 型泵的排量记算方法也不同。排量不可变的称为定量泵,排量可变的称为变量泵。 泵的实际流量 Q小于理论流量 Q0(因为泵的各密封间隙有泄漏) Q= Q0ηV = q.n.ηV /1000(L/min) 式中ηV----泵的容积效率 ηV =(Q(实际流量)/ Q0(理论流量))*100% 齿轮泵的容积效率,ηV≥92%,柱塞泵ηV≥95% 泵的泄漏量(漏损)与泵的输出压力有关,压力升高泄漏量(Q0-Q)即Δ Q增加,所以泵的实际流量是随泵的输出压力变化而变化的,而液压泵的理论流量与泵的输出压力无关。 (3)。转速 n 泵的转速有额定转速和最高转速之分。额定转速是指泵在正常工作情况下的转速,使 泵具有一定的自吸能力,避免产生空穴和气蚀现象,一般不希望泵超过额定转速运转。 泵的最高转速受...
