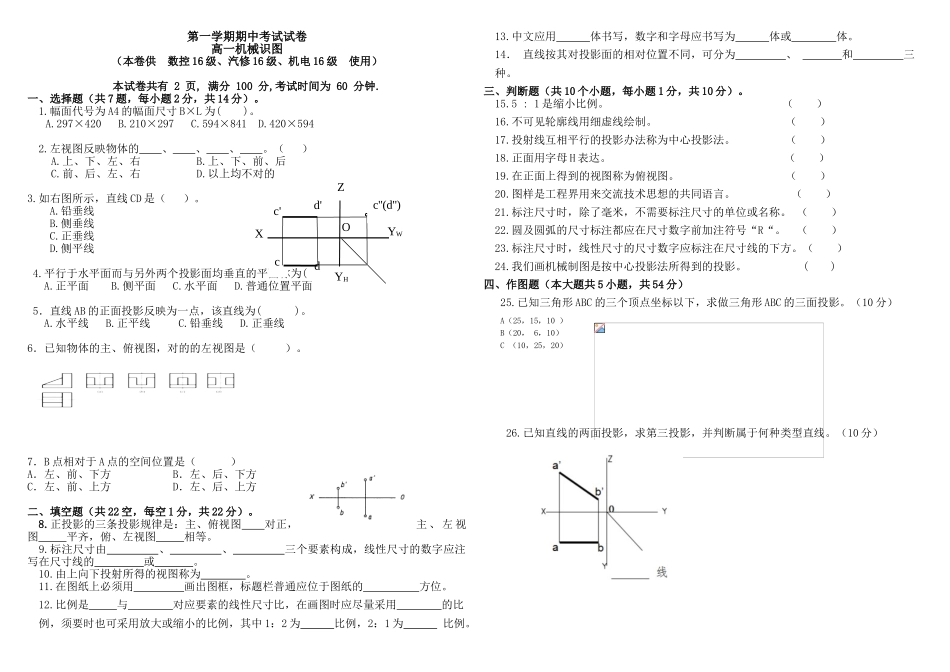

第一学期期中考试试卷高一机械识图（本卷供 数控 16 级、汽修 16 级、机电 16 级 使用） 本试卷共有 2 页, 满分 100 分,考试时间为 60 分钟.一、选择题（共 7 题，每小题 2 分，共 14 分）。 1.幅面代号为 A4 的幅面尺寸 B×L 为( )。A.297×420 B.210×297 C.594×841 D.420×594 2.左视图反映物体的 、 、 、 。（ ） A.上、下、左、右 B.上、下、前、后 C.前、后、左、右 D.以上均不对的 3.如右图所示，直线 CD 是（ ）。 A.铅垂线 B.侧垂线 C.正垂线D.侧平线 4.平行于水平面而与另外两个投影面均垂直的平面称为( )。 A.正平面 B.侧平面 C.水平面 D.普通位置平面 5．直线 AB 的正面投影反映为一点，该直线为( )。 A.水平线 B.正平线 C.铅垂线 D.正垂线 6．已知物体的主、俯视图，对的的左视图是（ ）。7．B 点相对于 A 点的空间位置是（ ）A．左、前、下方 B．左、后、下方C．左、前、上方 D．左、后、上方二、填空题（共 22 空，每空 1 分，共 22 分）。 8.正投影的三条投影规律是：主、俯视图 对正，主 、 左 视图 平齐，俯、左视图 相等。 9.标注尺寸由 、 、 三个要素构成，线性尺寸的数字应注写在尺寸线的 或 。 10.由上向下投射所得的视图称为 。 11.在图纸上必须用 画出图框，标题栏普通应位于图纸的 方位。 12.比例是 与 对应要素的线性尺寸比，在画图时应尽量采用 的比例，须要时也可采用放大或缩小的比例，其中 1：2 为 比例，2：1 为 比例。 13.中文应用 体书写，数字和字母应书写为 体或 体。 14． 直线按其对投影面的相对位置不同，可分为 、 和 三种。 三、判断题（共 10 个小题，每小题 1 分，共 10 分）。 15.5 : 1 是缩小比例。 （ ） 16.不可见轮廓线用细虚线绘制。 （ ） 17.投射线互相平行的投影办法称为中心投影法。 （ ） 18.正面用字母 H 表达。 （ ） 19.在正面上得到的视图称为俯视图。 （ ） 20.图样是工程界用来交流技术思想的共同语言。 （ ） 21.标注尺寸时，除了毫米，不需要标注尺寸的单位或名称。 （ ） 22.圆及圆弧的尺寸标注都应在尺寸数字前加注符号“R“。 （ ） 23.标注尺寸时，线性尺寸的尺寸数字应标注在尺寸线的下方。（ ） 24.我们画机械制图是按中心投影法所得到的投影。 ( ) 四、作图题（本大题共 5 小题，共 54 分） 25.已知三...
