低压大电流开关电源设计和实现论文设计VIP免费

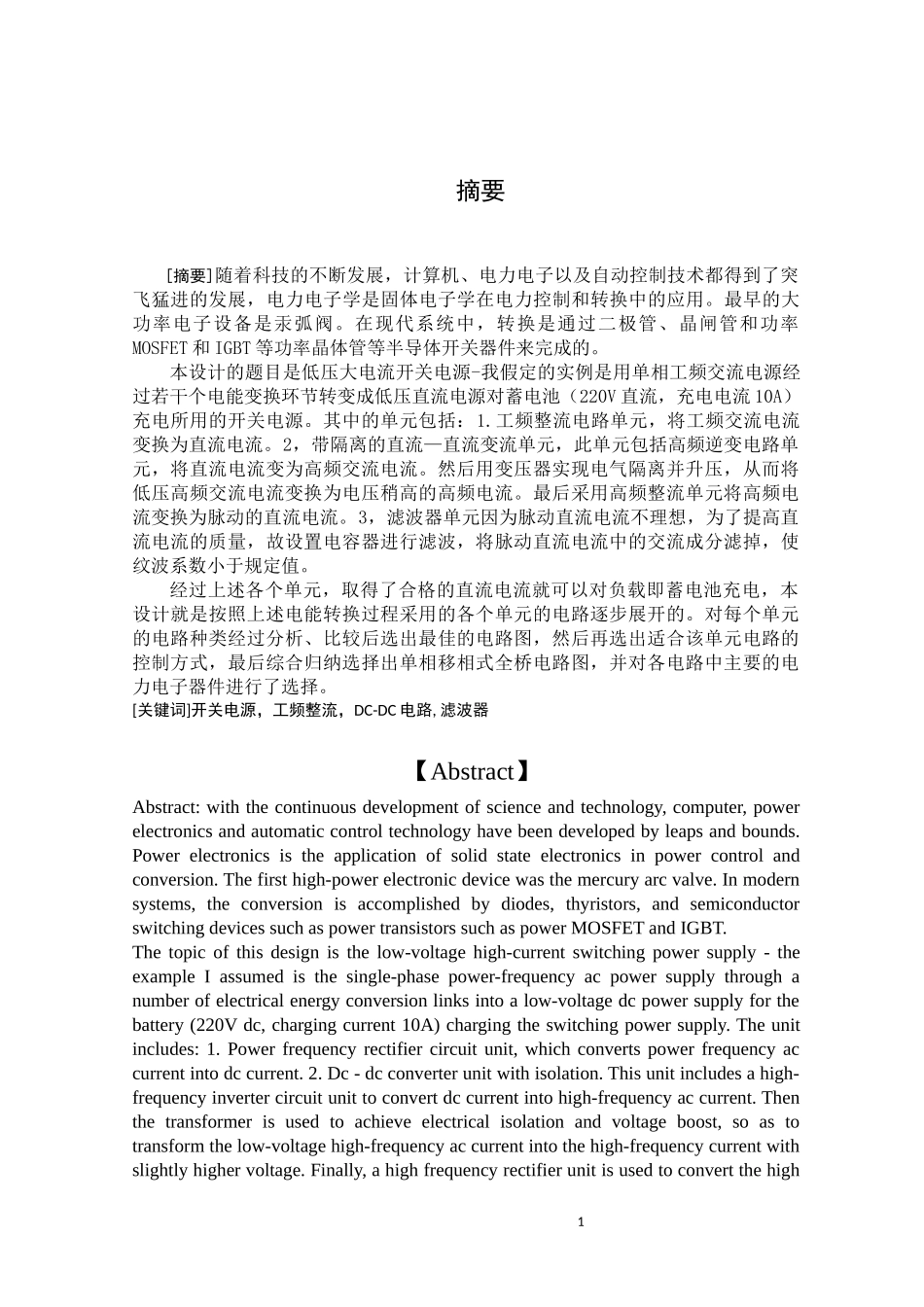

1 摘要[摘要]随着科技的不断发展，计算机、电力电子以及自动控制技术都得到了突飞猛进的发展，电力电子学是固体电子学在电力控制和转换中的应用。最早的大功率电子设备是汞弧阀。在现代系统中，转换是通过二极管、晶闸管和功率MOSFET 和 IGBT 等功率晶体管等半导体开关器件来完成的。本设计的题目是低压大电流开关电源-我假定的实例是用单相工频交流电源经过若干个电能变换环节转变成低压直流电源对蓄电池（220V 直流，充电电流 10A）充电所用的开关电源。其中的单元包括：1.工频整流电路单元，将工频交流电流变换为直流电流。2，带隔离的直流—直流变流单元，此单元包括高频逆变电路单元，将直流电流变为高频交流电流。然后用变压器实现电气隔离并升压，从而将低压高频交流电流变换为电压稍高的高频电流。最后采用高频整流单元将高频电流变换为脉动的直流电流。3，滤波器单元因为脉动直流电流不理想，为了提高直流电流的质量，故设置电容器进行滤波，将脉动直流电流中的交流成分滤掉，使纹波系数小于规定值。经过上述各个单元，取得了合格的直流电流就可以对负载即蓄电池充电，本设计就是按照上述电能转换过程采用的各个单元的电路逐步展开的。对每个单元的电路种类经过分析、比较后选出最佳的电路图，然后再选出适合该单元电路的控制方式，最后综合归纳选择出单相移相式全桥电路图，并对各电路中主要的电力电子器件进行了选择。[关键词]开关电源，工频整流，DC-DC 电路, 滤波器 【Abstract】Abstract: with the continuous development of science and technology, computer, power electronics and automatic control technology have been developed by leaps and bounds. Power electronics is the application of solid state electronics in power control and conversion. The first high-power electronic device was the mercury arc valve. In modern systems, the conversion is accomplished by diodes, thyristors, and semiconductor switching devices such as power transistors such as power MOSFET and IGBT.The topic of this design is the low-voltage high-current switching power supply - the example I assumed is the single-phase power-frequency ac power supply through a number of electrical e...
