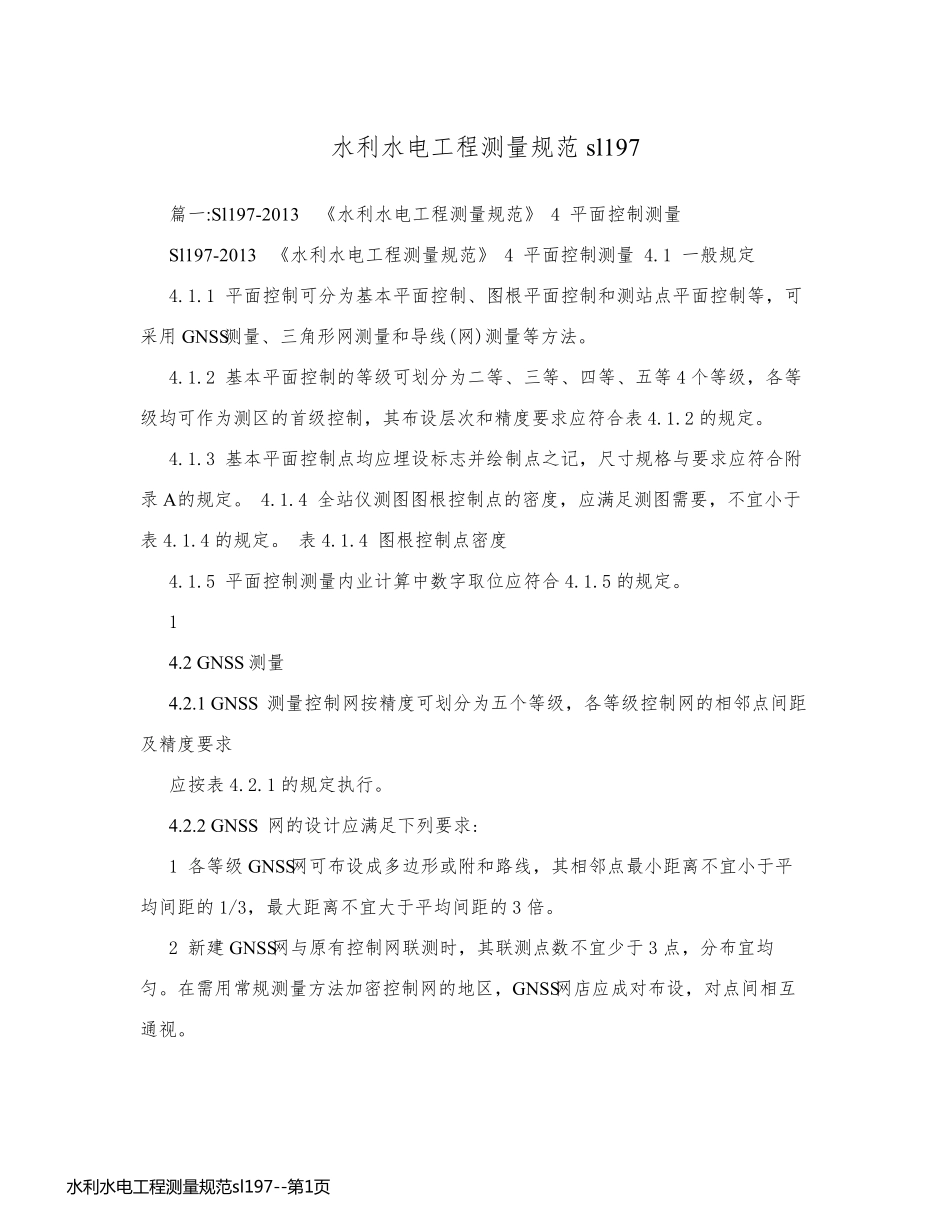

水利水电工程测量规范sl197 篇一:Sl197-2013 《水利水电工程测量规范》 4 平面控制测量 Sl197-2013 《水利水电工程测量规范》 4 平面控制测量 4.1 一般规定 4.1.1 平面控制可分为基本平面控制、图根平面控制和测站点平面控制等，可采用GNSS测量、三角形网测量和导线(网)测量等方法。 4.1.2 基本平面控制的等级可划分为二等、三等、四等、五等4 个等级，各等级均可作为测区的首级控制，其布设层次和精度要求应符合表 4.1.2 的规定。 4.1.3 基本平面控制点均应埋设标志并绘制点之记，尺寸规格与要求应符合附录 A的规定。 4.1.4 全站仪测图图根控制点的密度，应满足测图需要，不宜小于表 4.1.4 的规定。 表 4.1.4 图根控制点密度 4.1.5 平面控制测量内业计算中数字取位应符合 4.1.5 的规定。 1 4.2 GNSS 测量 4.2.1 GNSS 测量控制网按精度可划分为五个等级，各等级控制网的相邻点间距及精度要求 应按表 4.2.1 的规定执行。 4.2.2 GNSS 网的设计应满足下列要求: 1 各等级 GNSS网可布设成多边形或附和路线，其相邻点最小距离不宜小于平均间距的 1/3，最大距离不宜大于平均间距的 3 倍。 2 新建 GNSS网与原有控制网联测时，其联测点数不宜少于 3 点，分布宜均匀。在需用常规测量方法加密控制网的地区，GNSS网店应成对布设，对点间相互通视。 水 利 水 电 工 程 测 量 规 范 sl197--第 1页水 利 水 电 工 程 测 量 规 范 sl197--第 1页3 基线长度大于20km时，应采用GB/T18314中C级GPS网的时段长度进行静态观测。 4 二等、三等、四等GNSS控制网应采用网连式、边连式布网;五等、图根控制网可采用点连式布网。 5 GNSS控制网由非同步基线构成的多边形闭合环或附和路线的边数应满足表4.2.2 的规定。 表 4.2.2 GNSS 控制网非同步观测闭合环或附和路线边数规定 4.2.3 GNSS 点的点位应顶空开阔、视场内障碍物的高度角不宜大于15?，并远离大面积水域、大功率发射台或高压线，其距离不宜小于50m。 4.2.4 各等级GNSS平面控制测量的主要技术要求应满足表 2 4.2.4-1~表 4.2.4-3 的规定。 4.2.5 GNSS 测量作业时，应满足下列要求: 1 GNSS天线安置的对中允许误差为 2mm，天线高的量取应精确至 1mm。 2 观测中，应避免在天线周围使用无线电通信设备。 3 作业过程中，应正确记录点名及编号、接收型号及序号、天线高、观测时间等信息。 4.2.6 GNSS 测量相...
